Descrizione

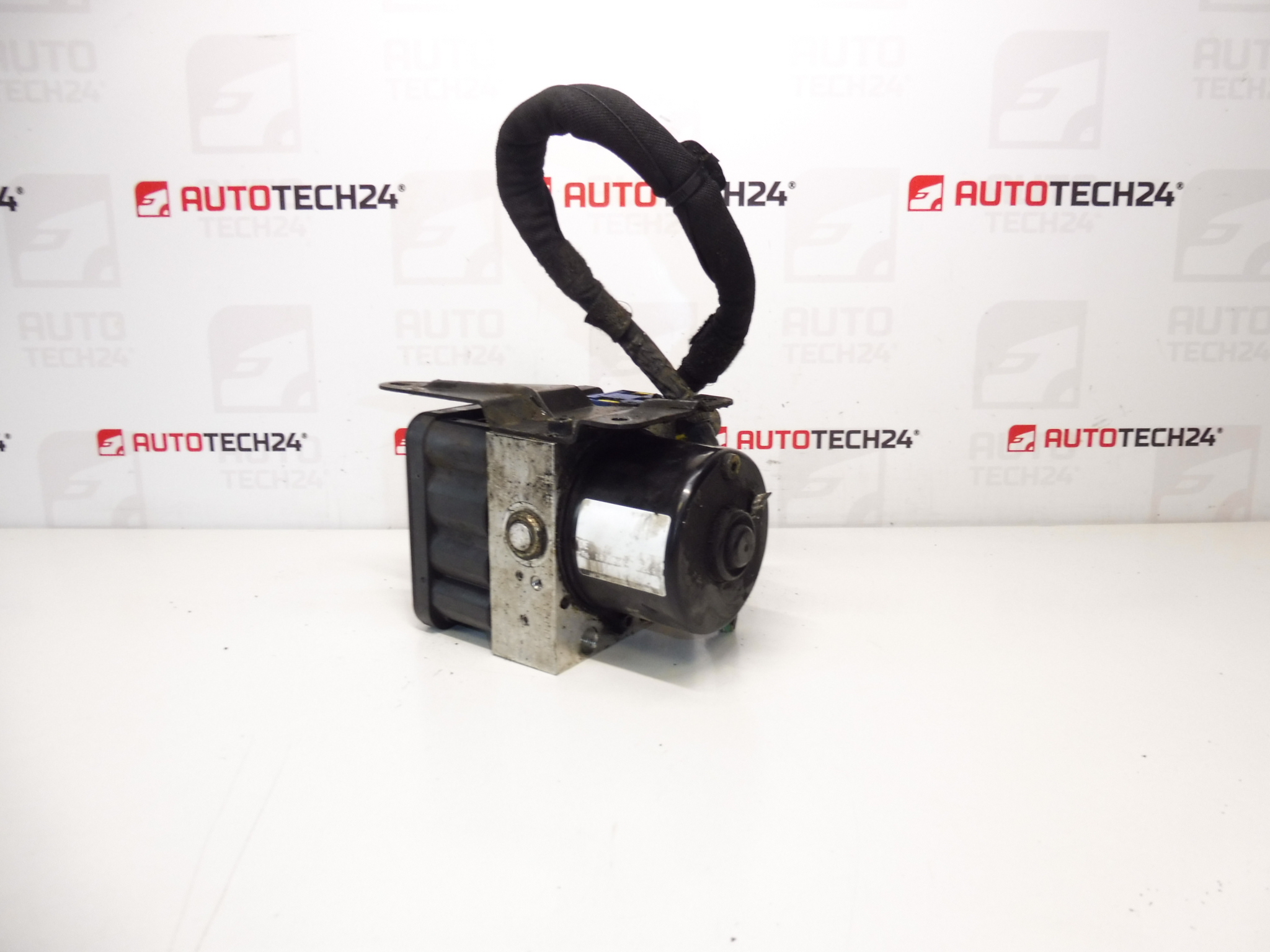

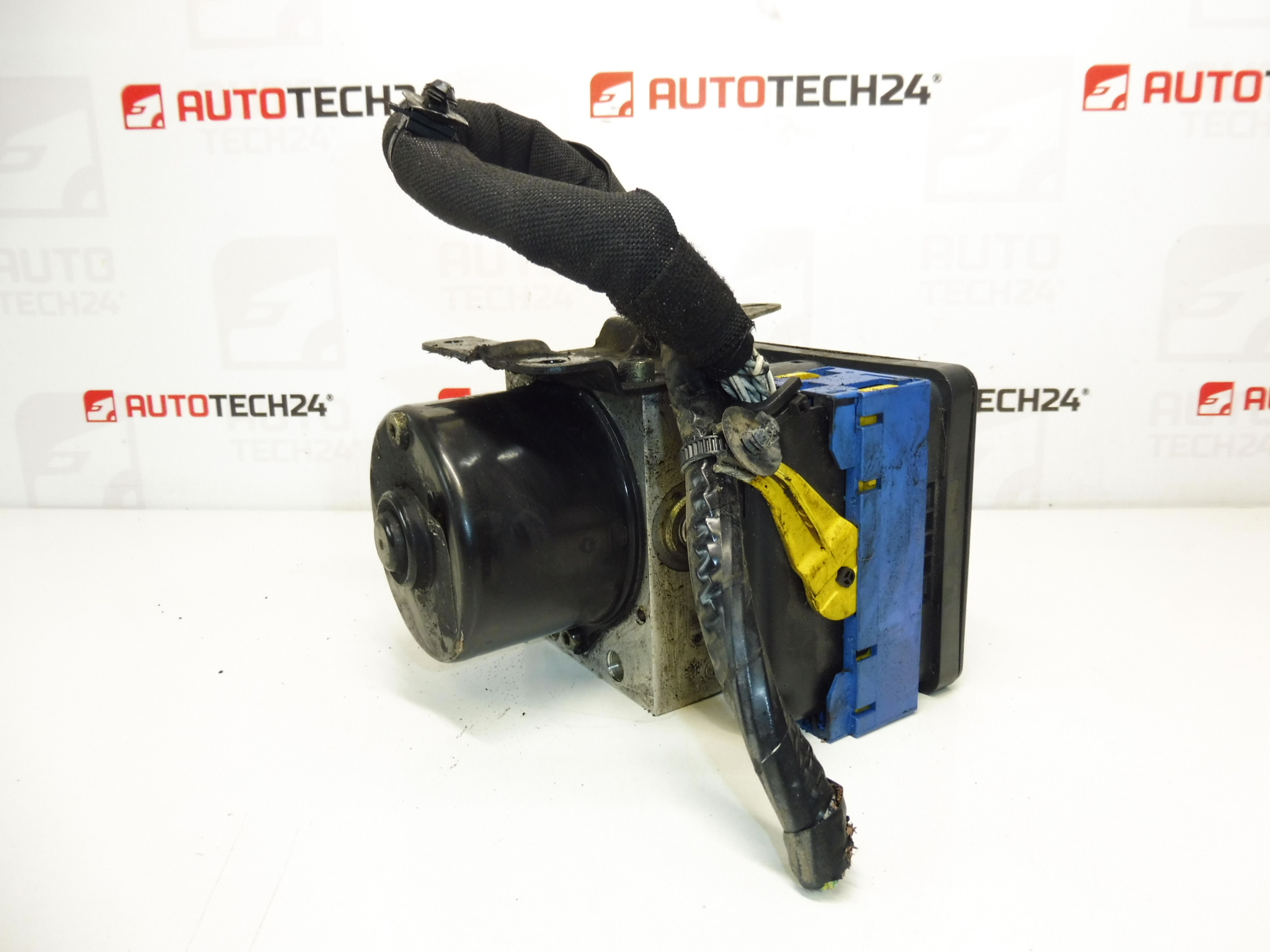

Modulo ABS/ESP ATE Citroën C5 I 9648606980 10.0206-0072.4 10.0960-1118.3
Ricambio completo per il sistema di frenata elettronico ABS/ESP, progettato per officine e appassionati di fai-da-te che effettuano riparazioni su Citroën C5 I. Unità che integra centralina elettronica, blocco valvole idrauliche e pompa: componente critico per la gestione dell’antibloccaggio e della stabilità del veicolo. Ideale per sostituzioni in corrispondenza dei codici indicati, migliora sicurezza e controllo nella guida.
Caratteristiche e Funzione
La centralina ABS/ESP controlla la modulazione della pressione frenante su ogni ruota tramite una serie di valvole e una pompa elettrica. Il modulo legge i segnali dai sensori di velocità ruota e interviene per evitare il bloccaggio in frenata (ABS) e per mantenere la stabilità in condizioni critiche (ESP). Comprende componenti elettronici di controllo, motore pompa e corpo valvole idrauliche.
Informazioni tecniche
- Produttore: ATE / Stellantis (Citroën/Peugeot)
- Modello: Citroën C5 I (prima generazione)
- Codici prodotto: 9648606980, 10.0206-0072.4, 10.0960-1118.3
- Altri numeri: 454192, 454193, 454297, 454298, NFP
Installazione
Procedura consigliata per montaggio (indicativa, operare con cautela):
- Scollegare il polo negativo della batteria e mettere il veicolo in condizioni di sicurezza prima di intervenire.
- Accedere all’unità ABS rimuovendo i pannelli o componenti che ne ostruiscono l’accesso. Proteggere l’area di lavoro da contaminazioni con sporco o liquido freni.
- Segnare la posizione delle tubazioni freni e scollegare con attrezzi adeguati, tappando i collegamenti per evitare ingressi di aria e sporco.
- Scollegare i connettori elettrici e rimuovere i fissaggi meccanici dell’unità.
- Installare il nuovo modulo, riavvitare con la coppia raccomandata dal costruttore, ricollegare tubazioni e connettori.
- Eseguire lo spurgo dell’impianto frenante fino ad eliminare tutta l’aria; utilizzare procedimento di spurgo guidato (vacuum, pressione o procedura elettronica) e liquido freni conforme alle specifiche del costruttore.
- Al termine, eseguire la procedura di inizializzazione/attivazione del sistema ABS/ESP con strumentazione diagnostica per cancellare codici guasto e stimolare la pompa se necessario.
Perché si guasta più frequentemente
- Corrosione interna del blocco idraulico dovuta all’umidità o a liquido freni contaminato.
- Ingressi d’acqua o ossidazione dei connettori elettrici che causano guasti elettronici o intermittenze.
- Guasti del motore pompa o delle elettrovalvole per usura meccanica o sovraccarichi.
- Danni derivanti da incidenti o da forti sollecitazioni meccaniche.
Segnali di guasto
- Accensione delle spie ABS e/o ESP sul cruscotto.
- Pedale del freno molle o sensazione di frenata irregolare.
- Rumori anomali provenienti dalla pompa ABS durante la guida o in fase di frenata.
- Comportamento instabile del veicolo in frenata o manovre di emergenza.
Consigli pratici
Verificare sempre i codici riportati sull’unità e confrontarli con la parte da sostituire. Utilizzare liquido freni conforme alle specifiche del costruttore e completare sempre la procedura di spurgo e inizializzazione con attrezzatura diagnostica per garantire il corretto funzionamento del sistema ABS/ESP.
