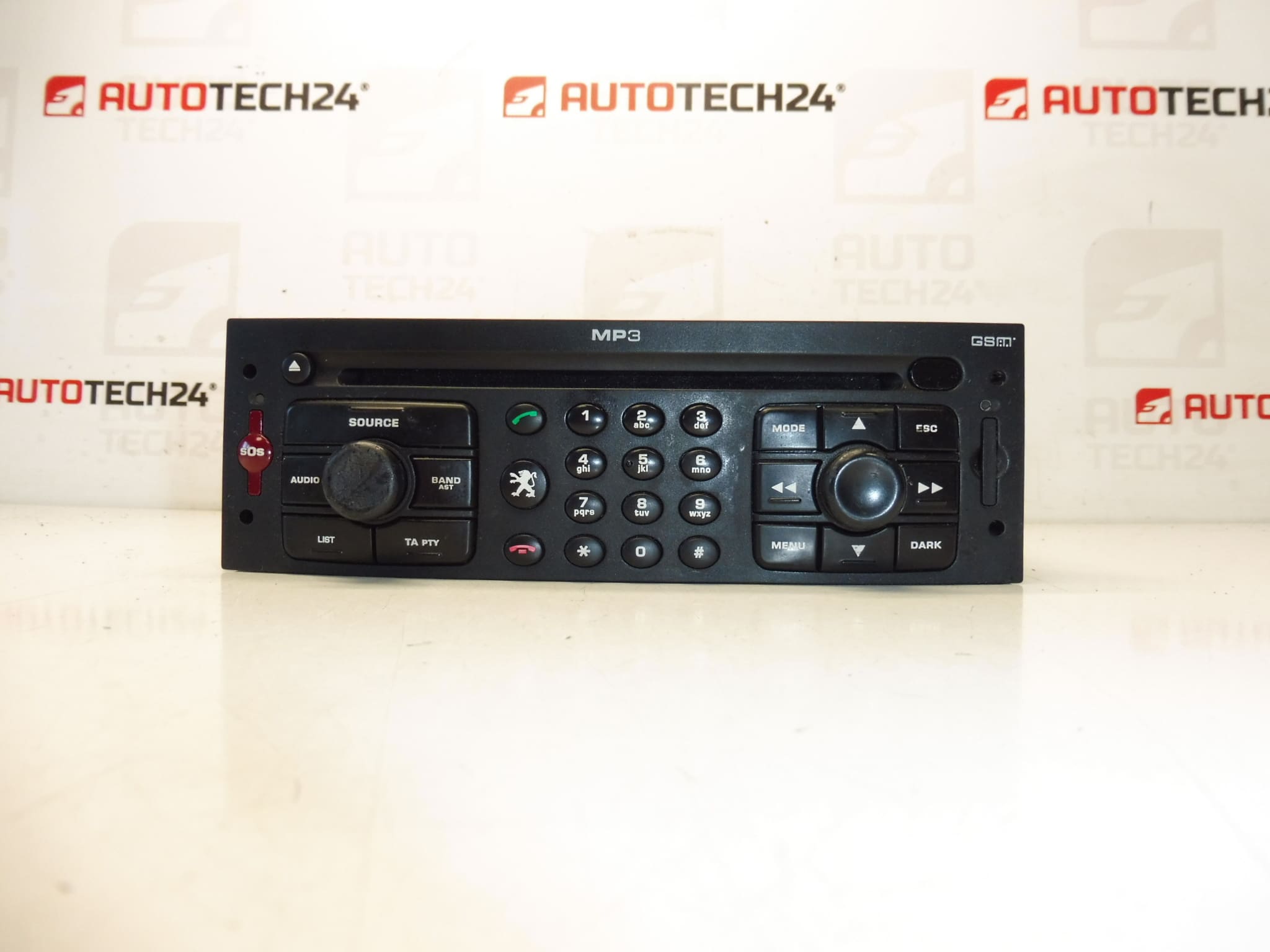

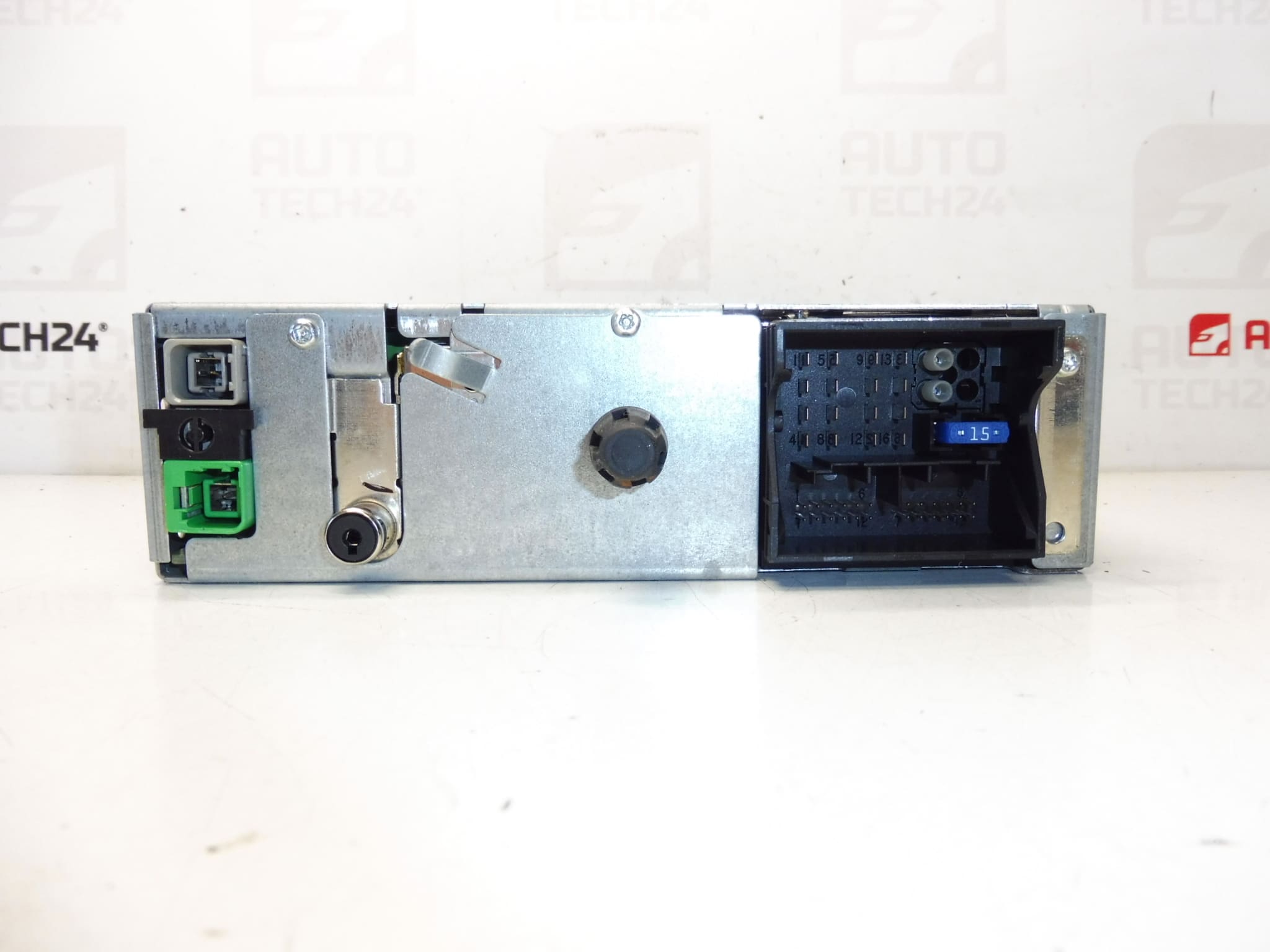

Autoradio Peugeot 307 RT3-N3 96632917XT 657465

Descrizione

Autoradio con navigazione CD GSM RT3-N3-09
La radio deve essere aggiunta all’auto tramite la diagnostica
Proviene da una PEUGEOT 307 del 2006
Testato, è perfettamente funzionante

Descrizione della parte

Questa autoradio Peugeot 307 RT3-N3 96632917XT 657465 usata è un componente elettrico originale progettato per le auto PSA. Include un’unità con navigazione CD e GSM, contrassegnata come RT3-N3-09. Il pezzo è stato smontato da una Peugeot 307 e secondo i documenti forniti è testato e perfettamente funzionante.

Quando si sceglie questo tipo di componente, è essenziale abbinare il codice prodotto, poiché le autoradio e le unità multimediali spesso differiscono nelle versioni hardware e software. È quindi importante che meccanici e riparatori domestici osservino i codici riportati sull’etichetta e li confrontino con il pezzo originale.

Secondo i documenti, si dovrebbe tenere presente che la radio deve essere aggiunta all’auto con la diagnostica. Questo è comune a queste unità ed è consigliabile tenerne conto prima dell’assemblaggio stesso.

Informazioni tecniche

• Produttore: Stellantis Citroën Peugeot
• Modello: Peugeot 307
• Altri numeri: RT3-N3-09, NFP

Tipo di componente: autoradio/navigatore con GSM e CD

Categoria secondo i documenti: 307 II | Autoradio e accessori | Componenti elettrici

Condizioni secondo i documenti: testato, perfettamente funzionante

Codici prodotto

• Codici prodotto: 96632917XT, 657465
• Denominazione dell’unità: RT3-N3-09
• Modelli: Peugeot 307

Consigli per l’installazione

Per questa parte, secondo i documenti, è necessario aggiungere all’auto la radio con diagnosi. La procedura seguente è quindi una combinazione di informazioni note provenienti dai documenti e dalla pratica generale tipica per la sostituzione di un’autoradio o di un navigatore nelle automobili PSA. I passaggi esatti possono variare a seconda del modello e dell’attrezzatura specifici dell’auto.

1) Prima del montaggio

• Controlla che tutti i numeri e i contrassegni sulle parti originali e su quelle di ricambio corrispondano, in particolare 96632917XT, 657465 e RT3-N3-09.
• Ispezionare connettori, pin, piastra frontale e punti di attacco per eventuali danni o ossidazioni.
• Controllare lo stato delle parti meccaniche, soprattutto se il pannello frontale, i pulsanti o la fessura del meccanismo non sono danneggiati.
• Prima di smontare la parte vecchia, è consigliabile registrare il collegamento dei connettori e la posizione delle singole parti.
• Poiché si tratta di una parte elettronica, maneggiare con cura e proteggere l’unità dall’elettricità statica, dall’umidità e da maneggiamenti bruschi.

2) Strumenti e materiali necessari

• Set base di utensili manuali
• Pannello in plastica per la rimozione del pannello
• Chiavi o strumenti adatti per rimuovere l’autoradio, se necessario
• Panno pulito per pulire i connettori e le superfici circostanti
• Preparazione per la pulizia delicata dei contatti elettrici, se necessario
• Apparecchiatura diagnostica per l’assegnazione della radio all’auto

3) Procedura di assemblaggio passo passo

1. Spegnere il motore e scollegare la batteria prima di iniziare il lavoro.
2. Rimuovere il rivestimento e gli elementi di accesso in modo da poter accedere in sicurezza all’unità originale senza danneggiare le parti interne circostanti.
3. Rimuovere con attenzione la radio o l’unità di navigazione originale dal luogo di conservazione.
4. Scollegare tutti i connettori e qualsiasi antenna o connessione dati. Non estrarre i connettori con forza e controllarne lo stato.
5. Confronta la parte vecchia e quella nuova fianco a fianco: numeri, disposizione del connettore, forma della custodia e punti di attacco.
6. Se i connettori sono sporchi, pulirli delicatamente e lasciarli asciugare.
7. Collega l’autoradio sostitutiva ai connettori e assicurati che sia posizionata correttamente senza sforzare il cablaggio.
8. Posizionare innanzitutto l’unità su una superficie pulita e verificare che non vi siano cavi o connettori che intralciano.
9. Dopo il posizionamento meccanico, fissare la parte e restituire le parti smontate dell’interno.
10. Collegare la batteria ed eseguire un controllo di alimentazione di base dell’unità.
11. Successivamente, effettuare l’assegnazione dell’autoradio all’auto tramite diagnostica come indicato nei documenti.
12. Una volta completata con successo la configurazione, verificare il funzionamento della radio, dei controlli, eventualmente della navigazione e di altre funzioni disponibili dell’unità.
• 4) Controlli post-assemblaggio e test drive/verifica del funzionamento
  • Verificare che l’unità si accenda e comunichi correttamente con l’auto.
  • Verificare il funzionamento dei pulsanti di controllo, del display, dell’uscita audio e della lettura multimediale, se disponibile.
  • Se l’unità utilizza funzioni di navigazione o GSM, verificare anche la loro risposta di base.
  • Durante la guida, fai attenzione alle interruzioni di corrente, ai riavvii o alla perdita del suono quando tremi.
  • Dopo un breve giro, ricontrolla il corretto posizionamento della radio e la resistenza delle parti smontate circostanti.

  5) Gli errori di montaggio più comuni + come evitarli

  • Parte selezionata in modo errato per numero: confronta sempre tutti i codici dell’etichetta, non solo parte dell’etichetta.
  • Montaggio senza scollegare la batteria: per le parti elettroniche può causare danni o errori indesiderati.
  • Danni ai connettori durante lo smontaggio: rilasciare i connettori delicatamente e solo nella direzione corretta.
  • Cablaggio fissato dietro l’unità: controllare sempre il percorso dei cavi prima del posizionamento definitivo.
  • Omissione dell’assegnazione della diagnostica – per questa radio, secondo i documenti, è necessario trasferire la diagnostica sull’auto.
  • Rimozione approssimativa del rivestimento: utilizzare strumenti di plastica adeguati per evitare di danneggiare le parti interne circostanti.

  Motivi per cui la parte è danneggiata

  • Variazioni di tensione nella rete di bordo o utilizzo improprio durante il collegamento e lo scollegamento della batteria.
  • Umidità e ossidazione dei connettori che possono causare contatti scadenti e guasti funzionali.
  • Danni meccanici dovuti a smontaggio o montaggio imprudente dell’unità.
  • Usura dei pulsanti e della meccanica durante l’uso a lungo termine.
  • Surriscaldamento dell’elettronica o carico a lungo termine in condizioni operative inadeguate.
  • Interferenza errata con l’impianto elettrico dell’auto, che può danneggiare la radio stessa o la sua comunicazione con il veicolo.
