Descrizione
Autoradio CD BLAUPUNKT RD4 per vetture CITROEN e PEUGEOT
La radio deve essere aggiunta all’auto tramite la diagnostica
Descrizione della parte

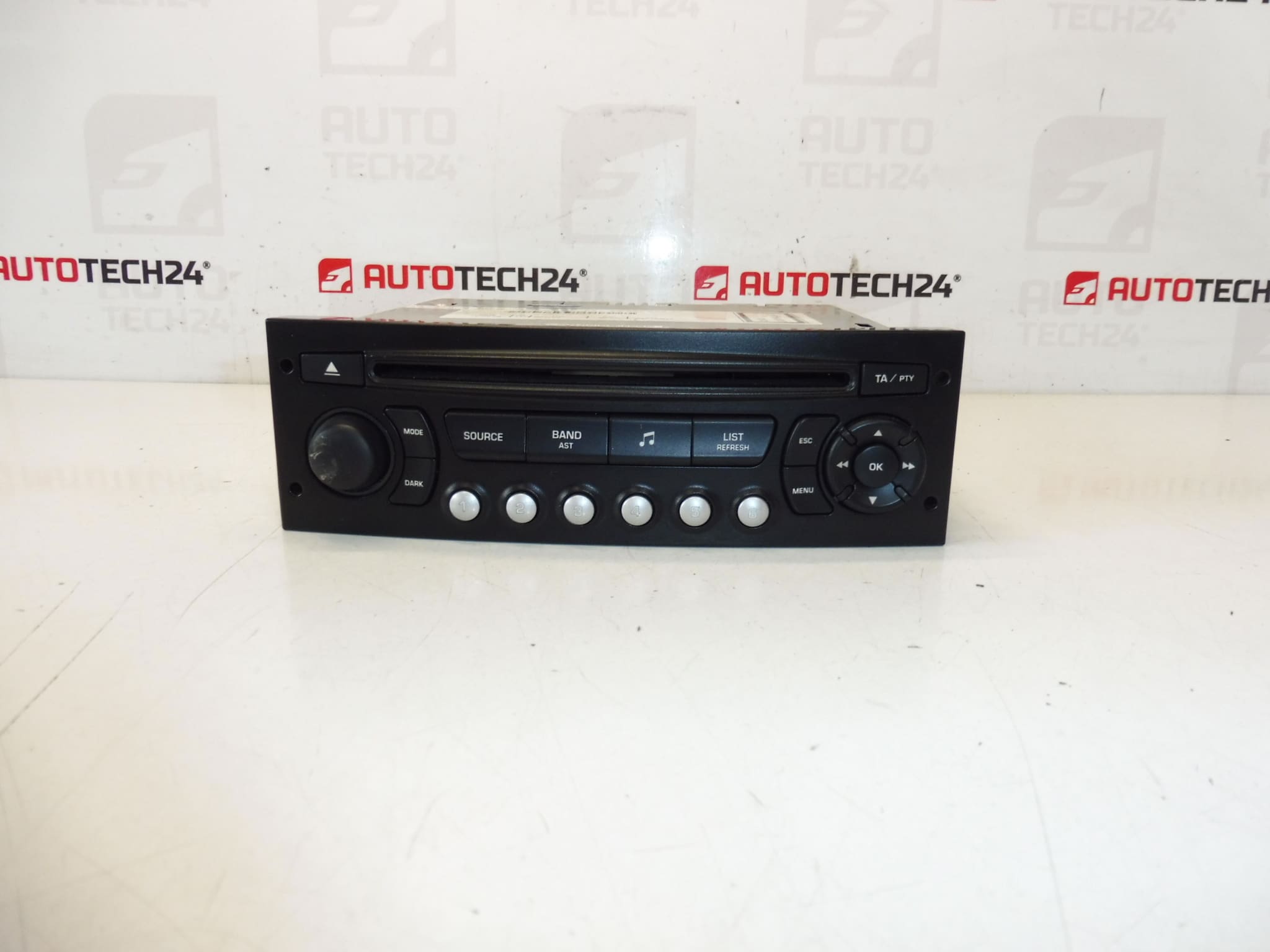

L’autoradio CD BLAUPUNKT RD4 usata è progettata per le auto Citroën e Peugeot. Si tratta di un componente elettronico originale che viene spesso ricercato tramite il numero di serie 9664769677 e altre designazioni elencate sull’etichetta. Per i proprietari di auto e i meccanici è importante che dopo l’installazione la radio venga adattata correttamente al veicolo utilizzando la diagnostica.
Questa parte è una scelta adatta quando si sostituisce una radio originale malfunzionante o danneggiata. Il vantaggio è la conservazione dell’aspetto originale del cruscotto nonché la compatibilità con il collegamento comune del tipo di unità in questione, se i codici prodotto e il design dei connettori corrispondono alla parte esistente.
Informazioni tecniche
- Produttore: BLAUPUNKT
- Modello: RD4 N1-02
- Altri numeri: 9664769677, 657932, 6579PC
Codici prodotto
- Codici prodotto: 9664769677, 657932, 6579PC
- Modelli da etichetta/sfondo: Citroën Berlingo B9, Citroën C2, Citroën C3, Citroën C3 Picasso, Citroën C3 Pluriel, Citroën C4, Peugeot 207, Peugeot 307, Peugeot Partner Tepee
Consigli per l’installazione
Generalmente/tipicamente per la sostituzione di un’autoradio di questo tipo, la procedura esatta può variare a seconda del modello specifico e del design dell’auto. Con questo componente è inoltre necessario tenere conto del fatto che, dopo il montaggio fisico, la radio deve essere aggiunta all’auto con la diagnostica.
1) Prima del montaggio
- Controlla se la designazione della parte originale e della parte nuova corrispondono, in particolare 9664769677, o altri numeri 657932 e 6579PC.

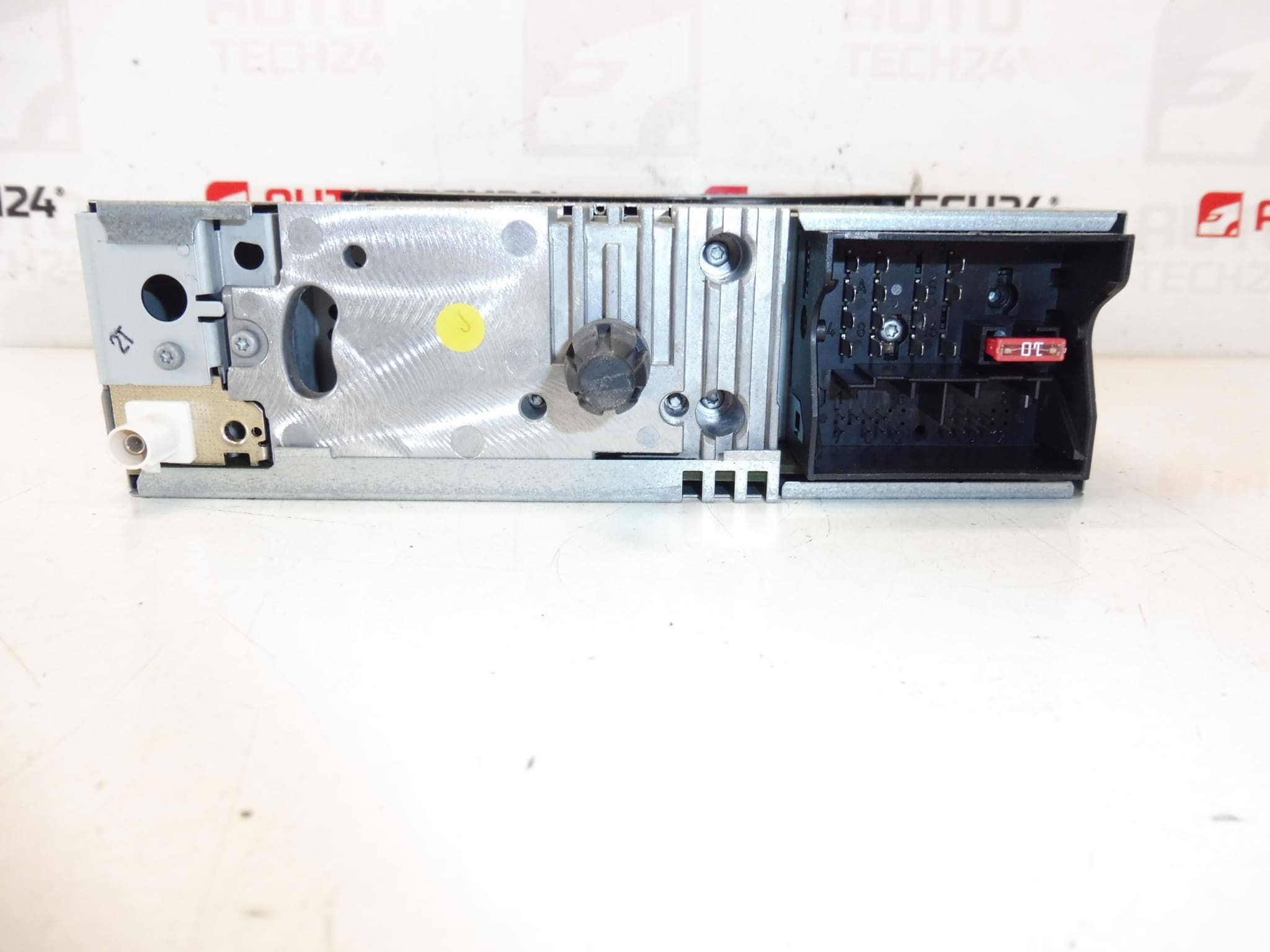

- Confronta i connettori, il pannello frontale, il montaggio e il design complessivo dell’unità.
- Controllare le condizioni della parte usata: connettori non danneggiati, telaio non schiacciato, pannello frontale e unità CD non danneggiati.
- Prima di iniziare il lavoro, scollegare la batteria secondo le normali pratiche di servizio.
2) Strumenti e materiali necessariAggiungi immagini alla galleria del prodotto
- Chiavi per lo smontaggio dell’autoradio o idonei attrezzi di sblocco
- Set base di utensili manuali
- Pannello in plastica per la rimozione del pannello
- Panno pulito per pulire i connettori e attorno al gruppo
- Apparecchiatura diagnostica per il collegamento della radio all’auto
3) Procedura di assemblaggio passo passo
- Spegnere l’accensione e preparare il veicolo per la rimozione sicura della parte elettronica.
- Scollega la batteria.
- Utilizzando gli appositi strumenti di rimozione, sganciare l’autoradio originale dal cruscotto.
- Espellere l’unità con attenzione per non danneggiare il cablaggio o i connettori.
- Scollegare tutti i connettori collegati e tutti i cavi dell’antenna.
- Confronta la parte originale e quella nuova in base all’etichetta, ai connettori, al montaggio e al design del pannello frontale.
- Collegare i connettori all’unità sostitutiva e verificare che siano posizionati correttamente senza gioco.
- Inserire l’autoradio nella posizione di montaggio, facendo attenzione a non pizzicare il cablaggio.
- Collega la batteria.
- Eseguire un controllo di base dell’alimentazione e la risposta dell’unità dopo l’accensione.
- Successivamente, collega la radio all’auto con la diagnostica, perché senza la corretta assegnazione potrebbe non funzionare correttamente.
- Una volta completata la configurazione, verificare la funzionalità radio di base e la corretta risposta del controllo.
-
4) Controlli post-assemblaggio e verifica funzionale
- Verifica che la radio si accenda e funzioni senza interruzioni.
- Verificare la funzionalità dell’unità CD, se applicabile.
- Verifica se l’unità comunica correttamente con il veicolo dopo il caricamento.
- Controllare che nulla risuoni quando inserita e che la radio sia saldamente posizionata.
5) Gli errori di montaggio più comuni + come evitarli
- Sostituzione delle parti in base all’aspetto: confronta sempre i codici dei prodotti, non solo il pannello anteriore.
- Danni ai connettori durante lo smontaggio: rilasciare i connettori con attenzione e senza forzare.
- Montaggio senza input diagnostico – con questa radio è necessario tenere conto del successivo adattamento all’auto.
- Pizzica il cablaggio quando inserisci la radio: controlla il percorso dei cavi prima di posizionarlo completamente.
- Lavora sotto tensione: scollega sempre la batteria prima di maneggiare i componenti elettronici.
Motivi per cui la parte è danneggiata
- Guasto dell’elettronica interna dovuto all’età e all’uso a lungo termine
- Danni ai connettori o ai pin durante smontaggio e montaggio imprudenti
- Variazioni di tensione nella rete di bordo
- Usura meccanica dei pulsanti, del pannello frontale o dell’unità CD
- Intrusione di polvere, umidità o sporco nell’unità
- Espulsione forzata della radio senza strumenti adeguati
