Descrizione

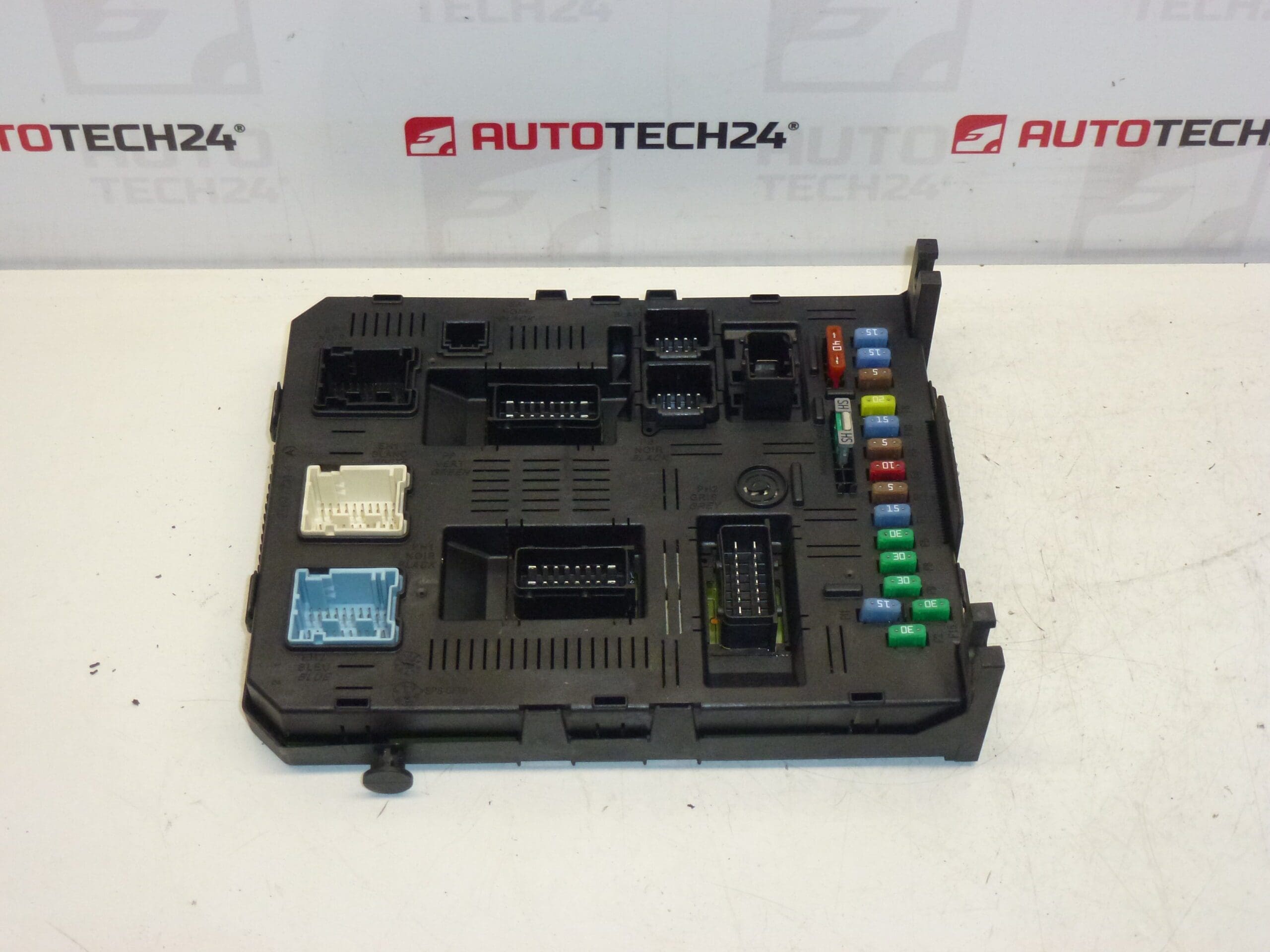

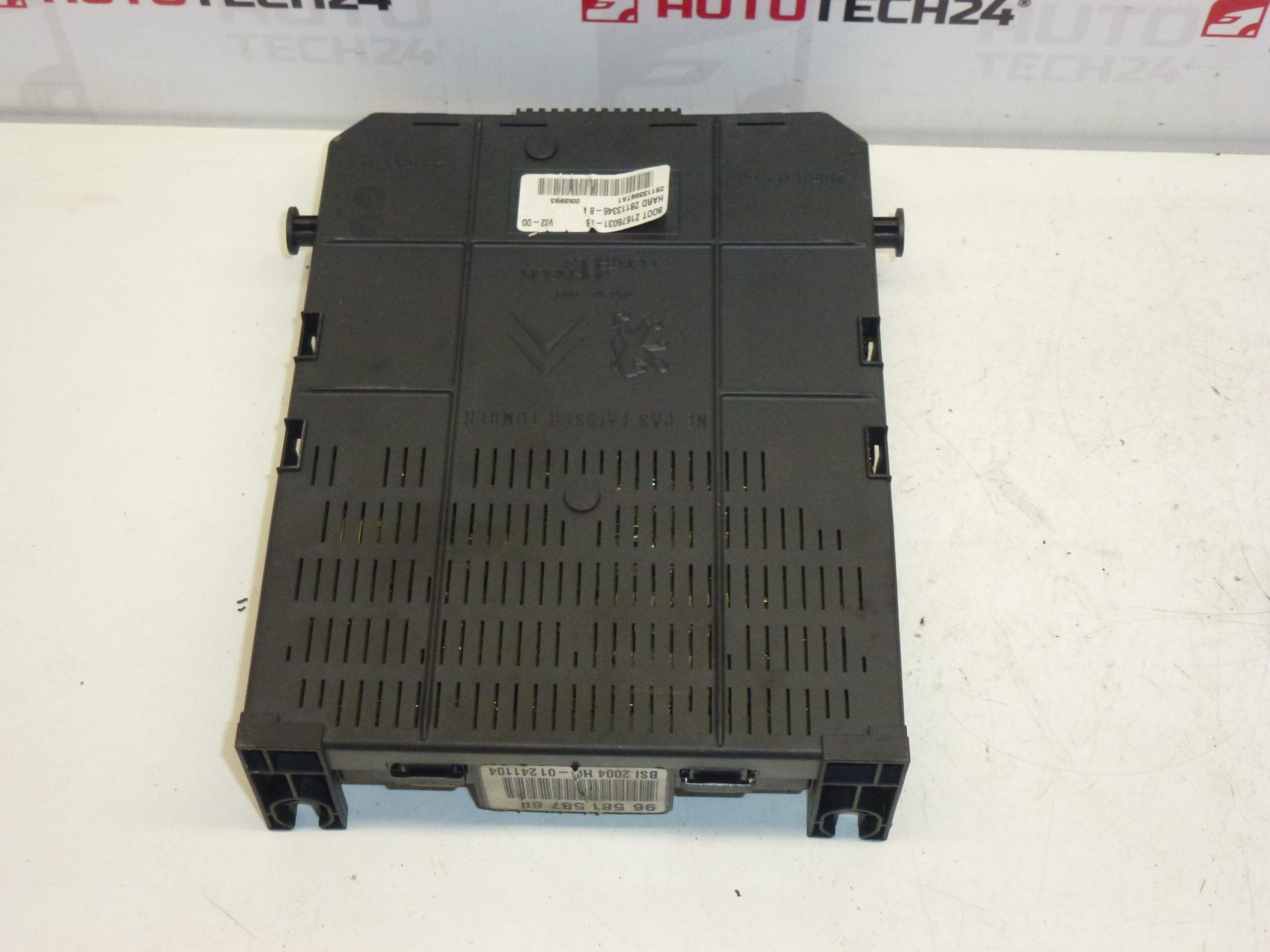

BSI 2004 H05-01 Johnson Controls per Citroën e Peugeot
Centralina BSI (Body System Interface) progettata per la gestione dei servizi comfort su vetture Citroën e Peugeot. Un componente centrale nell’architettura elettrica che coordina luci, chiusure centralizzate, tergicristalli, comunicazione con quadro strumenti e altri sistemi di bordo. Il pezzo è spesso ricercato tramite i codici articolo indicati: 9658158780, 1660729180, 6580Y5, 6580Y6, H05-01.
Descrizione e funzione
La centralina BSI è l’unità di controllo che centralizza le funzioni di comfort e la ripartizione dell’alimentazione elettrica. Gestisce segnali provenienti da pulsanti e sensori, coordina l’apertura porte, l’illuminazione interna ed esterna, i tergicristalli e funge da ponte di comunicazione tra altri moduli elettronici. Un malfunzionamento della BSI può causare sintomi quali anomalie alle luci, blocco o funzionamento irregolare delle serrature, messaggi di errore sul cruscotto o avviamento irregolare.
Modelli compatibili
- Citroën C4
- Peugeot 307
Come si sostituisce
Sostituire la BSI richiede attenzione e alcune competenze meccaniche ed elettriche. Procedura di massima:
- Staccare la batteria per evitare cortocircuiti e danni ai componenti elettronici.
- Accedere al vano dove è montata la BSI (di norma dietro la plancia o vicino al vano portaoggetti, a seconda del modello).
- Rimuovere i pannelli di finitura e scollegare con cura i connettori multipolari, annotando eventuali posizioni o bloccaggi.
- Svitare i fissaggi che tengono la centralina e rimuovere l’unità usurata.
- Installare la nuova unità, riconnettere i cablaggi e riposizionare i pannelli di finitura.
- Dopo il montaggio è necessario effettuare la diagnostica e la programmazione/ricodifica della centralina con uno strumento diagnostico adeguato per integrare la BSI con gli altri dispositivi del veicolo.
Informazioni tecniche
- Produttore: Johnson Controls
- Modello: Compatibile con Citroën C4, Peugeot 307
- Codici prodotto: 9658158780, 1660729180
- Altri numeri: 6580Y5, 6580Y6, H05-01, NFP
Raccomandazioni per il montaggio
- Utilizzare strumenti isolati e seguire le procedure di sicurezza elettrica, scollegando sempre la batteria prima dell’intervento.
- Controllare lo stato dei connettori: spine ossidate o pin piegati devono essere riparati o sostituiti per garantire un buon contatto elettrico.
- Proteggere la nuova unità da umidità e contaminazioni: verificare guarnizioni e passaggi cavi che potrebbero permettere infiltrazioni d’acqua.
- Eseguire la programmazione/ricodifica con strumento diagnostico compatibile dopo la sostituzione per evitare anomalie di comunicazione tra moduli.
Perché il pezzo si guasta più spesso
I guasti alla BSI sono frequentemente causati da fattori ambientali e elettrici: infiltrazioni d’acqua e umidità che provocano corrosione dei connettori, sovratensioni o disturbi elettrici dovuti a batteria o alternatore difettosi, cortocircuiti nell’impianto o danneggiamento meccanico dei cablaggi. Anche vibrazioni e surriscaldamento prolungato possono ridurre l’affidabilità nel tempo.
Questa centralina è adatta per officine e appassionati del fai-da-te che dispongono degli strumenti diagnostici necessari per la codifica e la verifica del corretto funzionamento dopo l’installazione. Utilizzare sempre ricambi con codici corrispondenti per massimizzare la compatibilità e la durata del componente.
