Descrizione

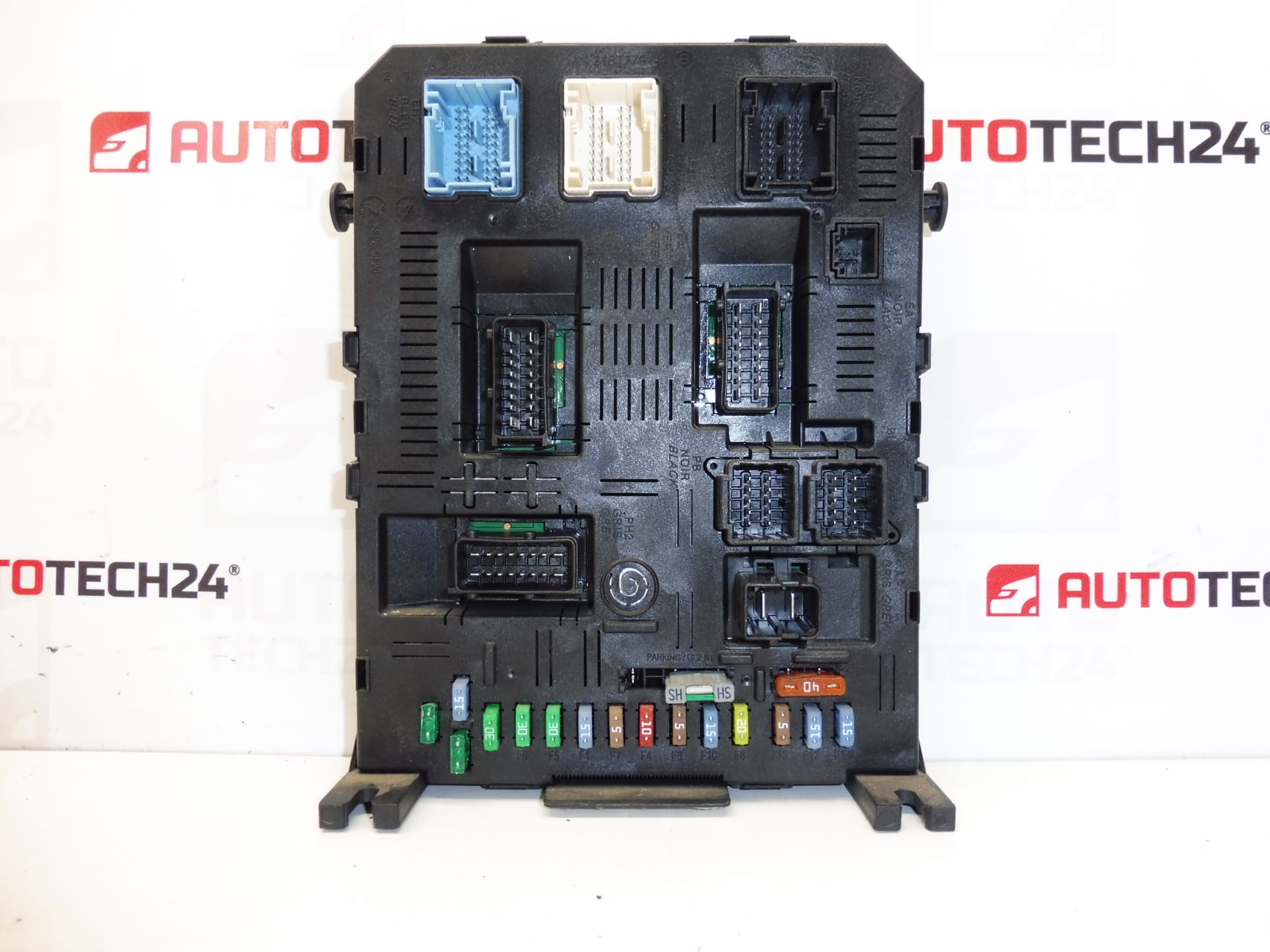

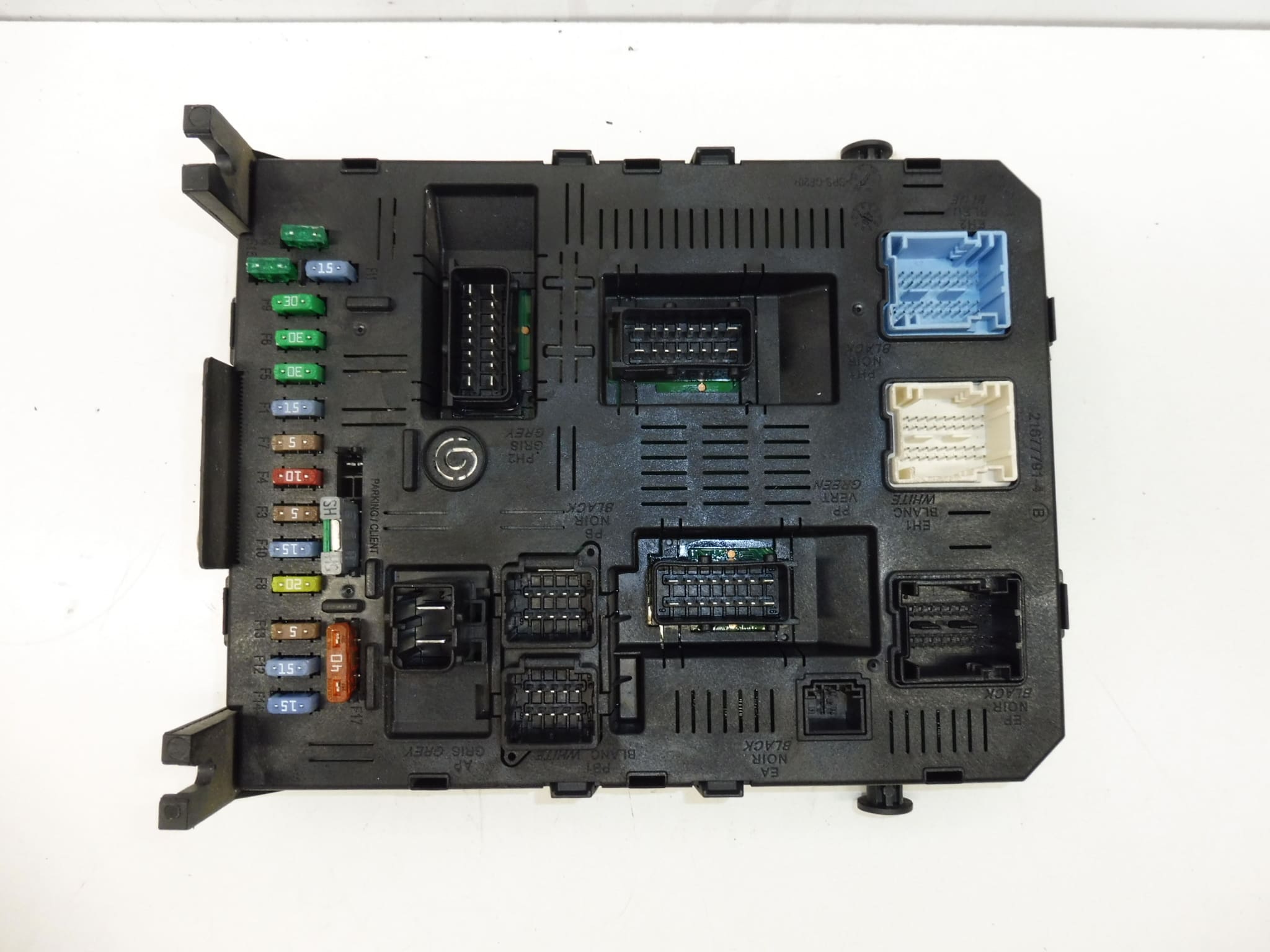

BSI 2004 H01-01 Johnson Controls per veicoli Peugeot 307. Proveniente da Peugeot 307, compatibile anche con Citroën C4.
Il modulo BSI (Body System Interface) è la centralina di comando per le funzioni di comfort ed elettronica di bordo: gestisce serrature centralizzate, luci interne ed esterne, tergicristalli, alzacristalli elettrici e l’interfaccia con l’immobilizer. Questo ricambio è spesso ricercato tramite i codici 9664476480 e H01-01 e viene impiegato su alcuni veicoli del gruppo PSA/Stellantis dell’inizio anni 2000.
Descrizione pensata per meccanici e appassionati del fai-da-te: la ricerca per numero di catalogo accelera la sostituzione. Prima dell’installazione è importante prevedere la procedura di programmazione/associazione del modulo al veicolo con uno strumento diagnostico dedicato, per evitare problemi di riconoscimento chiavi e funzioni comfort.
Informazioni tecniche
- Produttore: Johnson Controls
- Modello: BSI H01-01 (anno 2004)
- Codici prodotto: 9664476480, H01-01
- Altri numeri: 9661940080, 21676031-5b (boot), 28121558-8a (hard)
Veicoli compatibili
- Peugeot 307 (versioni con BSI H01-01)
- Citroën C4 (alcune varianti condividono lo stesso tipo di BSI)
Sostituzione e Montaggio
- Staccare la batteria e attendere almeno 10 minuti per scaricare i condensatori.
- Rimuovere i pannelli sotto il cruscotto per accedere al BSI (spesso dietro la scatola fusibili lato guida o sotto la plancia).
- Segnare la posizione dei connettori e scollegarli con attenzione; non tirare i fili direttamente.
- Svitare le viti di fissaggio e sostituire la centralina con quella nuova o compatibile.
- Ricollegare i connettori, rimontare i pannelli e riattaccare la batteria.
- Eseguire la programmazione/registrazione del nuovo BSI con uno strumento diagnostico compatibile (es. Diagbox/LEXIA o equivalente) per ripristinare l’associazione con l’immobilizer, i telecomandi e i parametri veicolo.
Perché si guasta più spesso
- Infiltrazioni di umidità o acqua che provocano corrosione dei contatti o dei circuiti stampati.
- Sovratensioni o picchi elettrici dovuti a batterie difettose o lavori sull’impianto elettrico senza le dovute precauzioni.
- Stress termico e cicli di riscaldamento/raffreddamento che possono causare microfessure nelle saldature o nei componenti SMD.
- Connessioni allentate o ossidate nei cablaggi e nei connettori.
Segni comuni di guasto
- Malfunzionamento della chiusura centralizzata e dei comandi porte.
- Spie anomale sul cruscotto, problemi con luci o indicatori di direzione.
- Intermittenza dei tergicristalli o dei comandi dei vetri elettrici.
- Problemi di avviamento legati all’immobilizer o mancata lettura del transponder delle chiavi.
Raccomandazioni per l’installazione
- Operare in ambiente asciutto e pulito per ridurre il rischio di umidità residua.
- Utilizzare attrezzi isolati e seguire le procedure di sicurezza per scollegare la batteria.
- Verificare lo stato dei connettori e dei cavi: pulire o sostituire quelli ossidati prima dell’installazione.
- Dopo la sostituzione effettuare una diagnosi completa per cancellare eventuali codici guasto e verificare il corretto funzionamento delle funzioni di comfort.
- Conservare i riferimenti e i codici (9664476480, H01-01) per future ricerche del ricambio.
