Descrizione

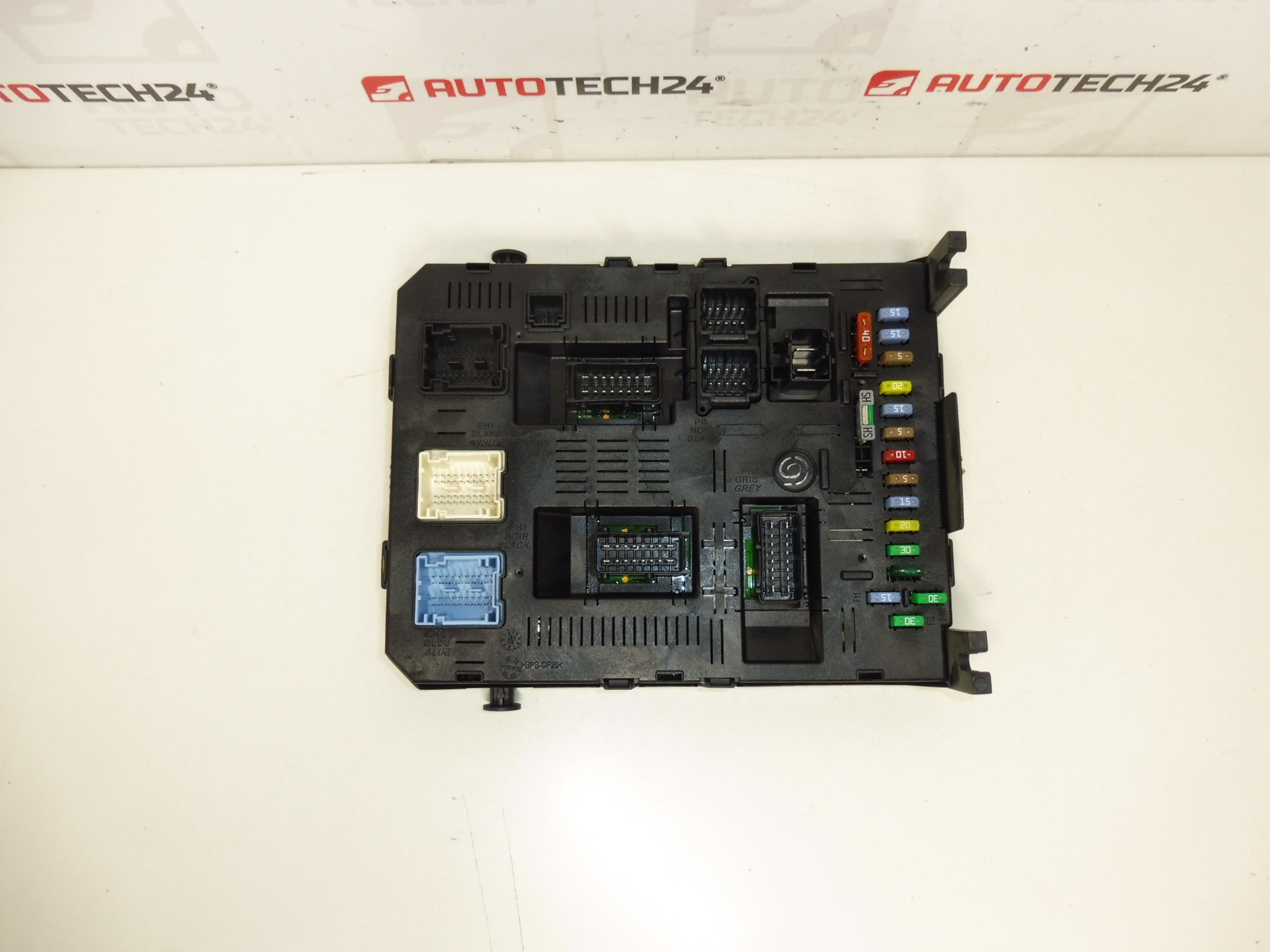

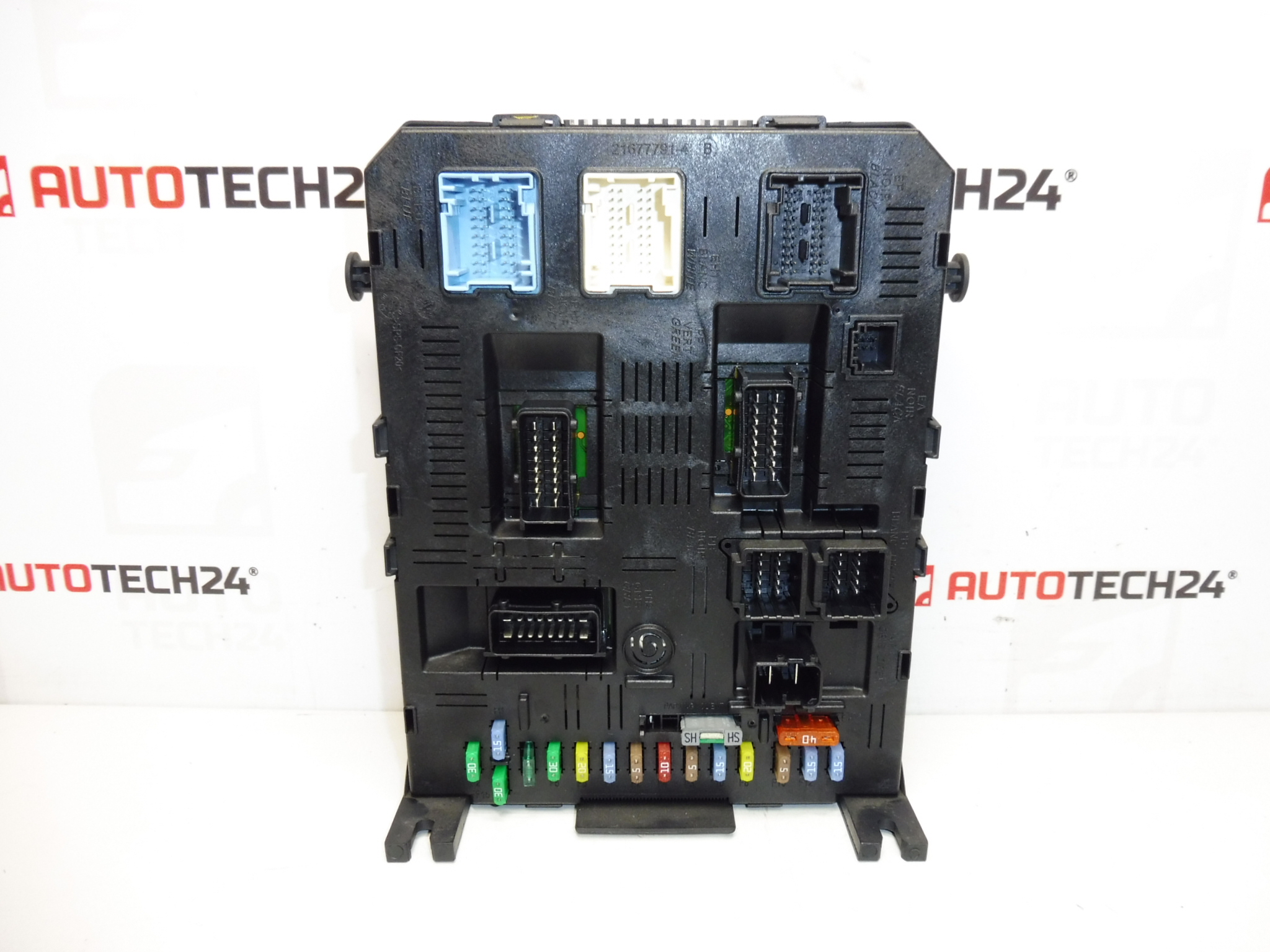

BSI 2004 H01-01 Johnson Controls per veicoli Citroën e Peugeot. Proviene da un Citroën C4 Picasso.
Centralina BSI (Body System Interface) destinata ai veicoli Stellantis, progettata per gestire le funzioni di comfort e comunicazione tra i vari impianti dell’auto. Questo modulo, identificato anche con i codici 9663510180 e 6580JE, coordina serrature, luci interne ed esterne, tergicristalli, indicazioni sul quadro strumenti e la comunicazione con altre centraline. Ideale per meccanici e appassionati che effettuano riparazioni fai-da-te, la descrizione include riferimenti codice per una rapida ricerca e confronto.
Informazioni Tecniche
- Produttore: Johnson Controls (per Stellantis)
- Modello: Citroën C4 Picasso (moduli compatibili con BSI H01-01, anno 2004)
- Codici Prodotto: 9663510180, 6580JE, H01-01010307, H01-01
- Altri Numeri: 1663372080, 6580JF, boot 21676031-5B, hard 28119735-0A
Funzione e Applicazioni
La BSI è il cuore della gestione comfort del veicolo: riceve segnali dai comandi dell’auto e invia comandi alle utenze (chiusure centralizzate, indicatori di direzione, illuminazione interna, sensori di porte e lunotti, e interfaccia con il quadro strumenti). Nei veicoli Citroën/Peugeot la BSI contribuisce anche alla gestione delle priorità di alimentazione e alla diagnostica di bordo.
Sostituzione e Procedura di Montaggio
Sostituire la BSI richiede attenzione e alcuni strumenti base. Procedura sintetica consigliata per meccanici e hobbisti esperti:
- Scollegare il polo negativo della batteria e attendere alcuni minuti per evitare cortocircuiti e danni elettronici.
- Rimuovere pannelli e rivestimenti sotto il cruscotto per accedere alla centralina. Conservare viti e clips in ordine.
- Scollegare con cura i connettori elettrici della BSI, evitando trazioni sui cavi e controllando eventuali clip di bloccaggio.
- Sostituire l’unità e rimontare i connettori, assicurandosi di inserire correttamente le spine fino allo scatto di bloccaggio.
- Al termine del montaggio è necessario eseguire il riconoscimento e la programmazione della centralina tramite diagnostica PSA (es. DiagBox/PP2000) per l’adattamento alle chiavi, alla centralina motore e alla configurazione del veicolo.
Raccomandazioni Per Il Montaggio
- Operare in ambiente asciutto e privo di umidità per evitare ingressi d’acqua nei connettori.
- Usare attrezzi isolati e scollegare sempre la batteria prima di lavorare sull’impianto elettrico.
- Annotare o fotografare la posizione dei cablaggi prima della rimozione per un rimontaggio corretto.
- Effettuare una scansione diagnostica dopo l’installazione per cancellare eventuali codici guasto e verificare il corretto funzionamento di tutte le utenze gestite dalla BSI.
Perché Il Pezzo Si Guasta Più Frequentemente
I guasti alle BSI nei veicoli Citroën/Peugeot sono spesso causati da ingressi d’acqua o umidità, corrosione dei connettori, sovratensioni elettriche dovute a malfunzionamenti dell’impianto o a interventi impropri sulla batteria, e usura dei componenti elettronici nel tempo. Sintomi comuni includono malfunzionamento delle serrature, lampeggi anomali degli indicatori, problemi con i tergicristalli o l’illuminazione interna, e spie anomale sul cruscotto.
Questo modulo è indicato per chi cerca un ricambio con i codici riportati; l’utilizzo dei riferimenti (9663510180, 6580JE, H01-01010307) facilita la ricerca e l’identificazione del pezzo adatto al Citroën C4 Picasso e ad altri modelli compatibili all’interno della gamma Peugeot/Citroën.
