BSI BSI04EV K04-00 Johnson Controls per veicoli Citroën/Peugeot dal Citroën C5 (2009) Boot 28120836-4 Hard 28119248-3C
Descrizione

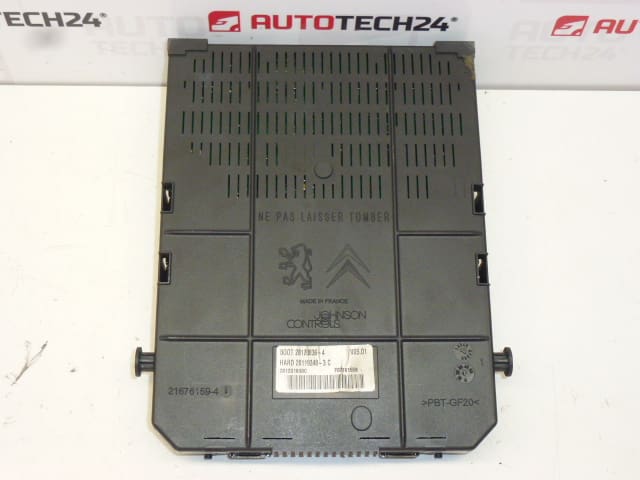

Unità BSI (Body System Interface) BSI04EV K04-00 prodotta da Johnson Controls, progettata per gestire e coordinare le funzioni elettriche e di comfort sui veicoli Citroën e Peugeot. Questa centralina elettronica controlla dispositivi quali chiusure centralizzate, alzacristalli elettrici, luci interne ed esterne, tergicristalli, comandi al volante e interfacciamento con l’immobilizer. Spesso ricercata tramite codici 9664059080, 1663370680 o K04-00, è una componente chiave per il corretto funzionamento dell’impianto elettrico di bordo.
Caratteristiche e Applicazioni
- Adatta a: Citroën C5 (X7) — versione riferita al 2009 e modelli correlati della famiglia X7.
- Compatibilità: Veicoli Stellantis equipaggiati con centralina BSI04EV K04-00 (Citroën e Peugeot).
- Funzioni principali: Gestione centralizzata luci, serrature, alzacristalli, diagnostica sensori, comunicazione CAN BUS e interfacciamento immobilizer.
- Ricerca per codice: I tecnici e gli appassionati trovano spesso il ricambio cercando i numeri di riferimento elencati nei dettagli tecnici.
Informazioni Tecniche
- Produttore: Johnson Controls
- Modello: BSI04EV K04-00
- Codici prodotto: 9664059080, 966405908001, 1663370680
- Altri numeri: 657062, 657063, 28120836-4, 28119248-3C
Istruzioni per la Sostituzione
- Scollegare la batteria: Staccare il polo negativo della batteria e attendere alcuni minuti per scaricare i condensatori di bordo.
- Accesso alla centralina: Rimuovere i pannelli di rivestimento sotto il cruscotto per raggiungere la BSI; in molti modelli è posizionata dietro la scatola fusibili lato guida o sotto la plancia.
- Disconnessione: Scollegare con attenzione tutti i connettori elettrici, evitando di piegare i pin; segnare la posizione dei connettori se necessario.
- Rimozione e montaggio: Svitta i fissaggi della centralina, estrarla e inserire la nuova unità assicurandosi della corretta sede e del serraggio dei supporti.
- Ricollegamento: Reinserire i connettori, rimontare i pannelli e riagganciare la batteria.
- Verifica post-montaggio: Effettuare una diagnosi con strumento OBD per cancellare eventuali codici errore e verificare la corretta comunicazione CAN; può essere necessaria la codifica o l’abbinamento dell’immobilizer per il riconoscimento completo del modulo.
Motivi Più Comuni Di Guasto
- Ingressi di umidità e corrosione sui connettori o sul circuito stampato che provocano malfunzionamenti elettrici.
- Sovratensioni o disturbi elettrici dovuti a problemi alla batteria o a salti di tensione durante lavori sull’impianto.
- Contatti e massa non affidabili che generano anomalie e comunicazioni errate sul bus CAN.
- Usura elettronica e guasti componentistici legati all’età del veicolo.
- Difetti software o necessità di aggiornamento che causano comportamenti anomali delle funzioni di bordo.
Consigli Per L’Installazione
- Utilizzare strumenti adeguati e adottare precauzioni antistatiche durante la manipolazione della centralina.
- Controllare e pulire i connettori e i punti di massa prima del rimontaggio per prevenire futuri contatti instabili.
- Verificare lo stato della batteria e dell’impianto di ricarica: tensione instabile può compromettere la nuova BSI.
- Effettuare la diagnosi completa dopo l’installazione e procedere con la codifica/abbinamento ove richiesto per ripristinare tutte le funzioni, compreso l’immobilizer.
- Testare tutte le funzioni di comfort e sicurezza (chiusure, alzacristalli, luci, avviamento) prima di richiudere i rivestimenti interni.
