BSI04EV K05-00 Citroën Peugeot 9666895780 01 658059

Descrizione

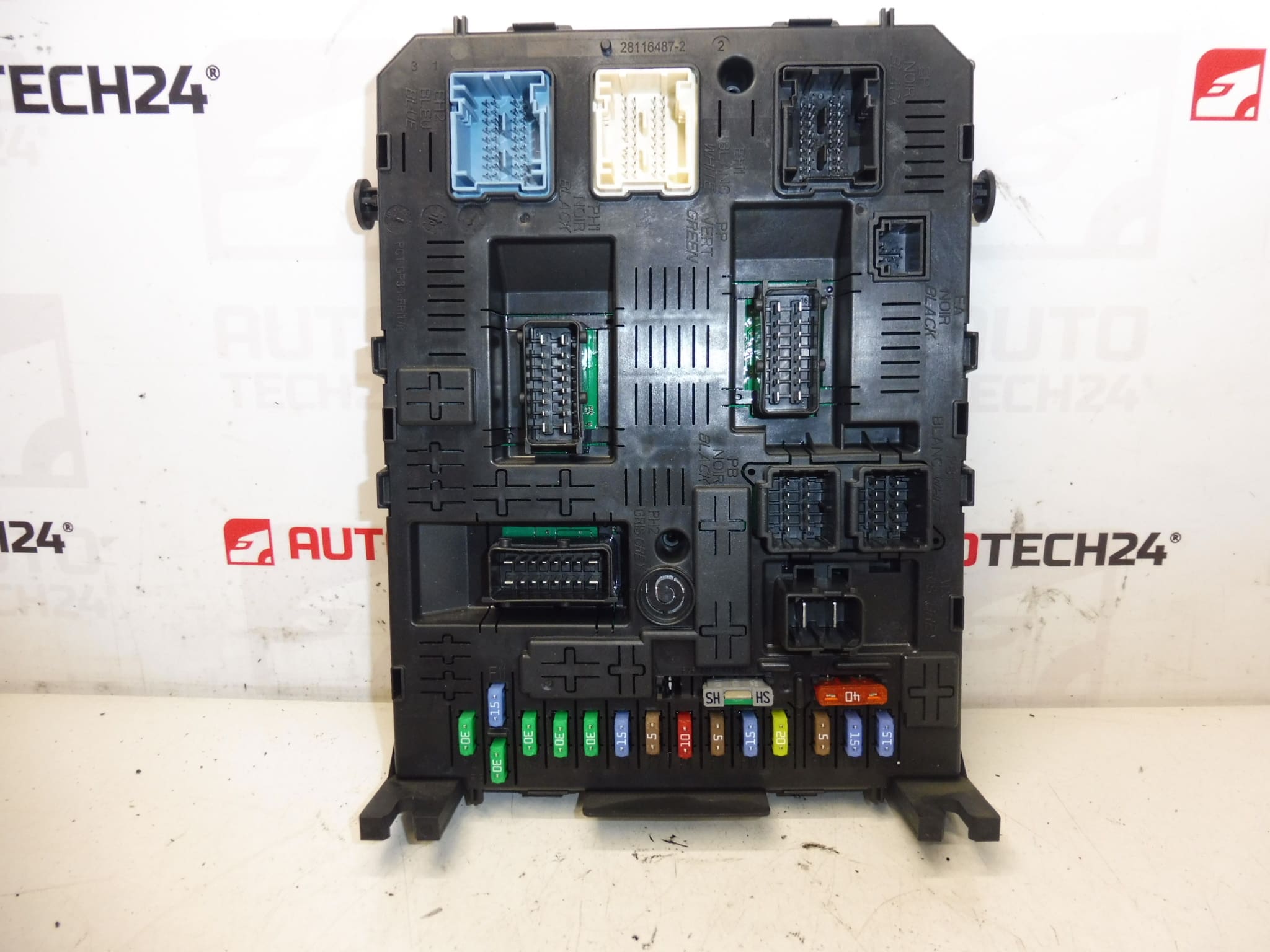

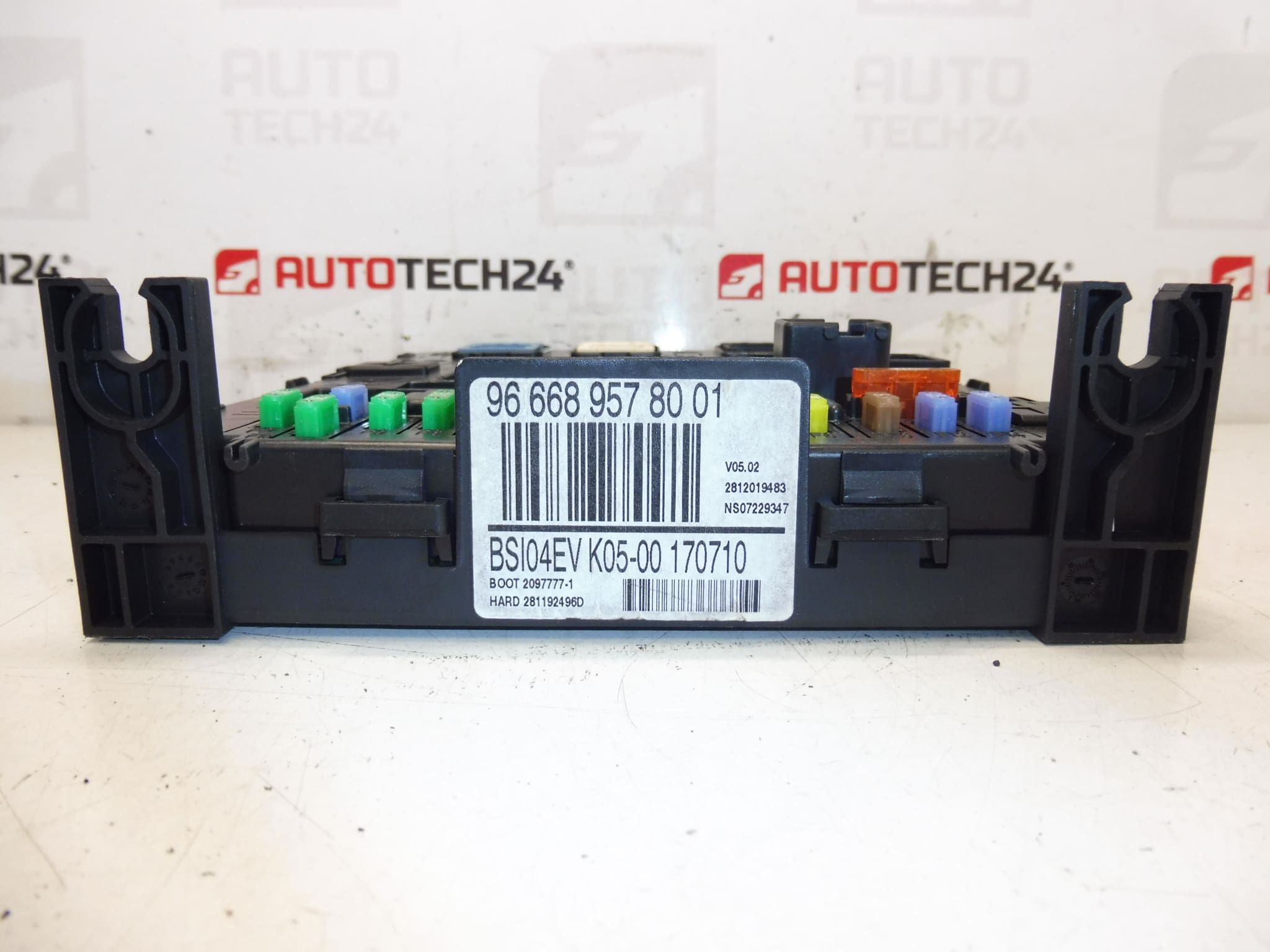

BSI BSI04EV K05-00 JOHNSON CONTROLS per vetture CITROEN e PEUGEOT
Proviene da una PEUGEOT 308

Descrizione della parte

Questa unità comfort BSI è una parte usata originale destinata alle auto Citroën e Peugeot. Si tratta di una centralina elettronica della categoria BSI – unità comfort, che viene comunemente ricercata anche in base a specifici numeri di produzione. Ciò lo rende particolarmente adatto ai meccanici automobilistici e agli hobbisti più esperti che cercano il pezzo giusto in base alle indicazioni sull’etichetta.

L’unità BSI04EV K05-00 di Johnson Controls proviene da una Peugeot 308. Pertanto, quando si sceglie, è importante confrontare non solo il numero di parte stesso, ma anche tutte le altre designazioni elencate sull’etichetta dell’unità. Per i moduli elettronici di questo tipo la corrispondenza del codice è fondamentale per il corretto utilizzo.

Informazioni tecniche

• Produttore: Johnson Controls
• Modello: BSI04EV K05-00
• Altri numeri: 9666895780 01, 658059, 1663370480
• Marca del veicolo: Citroën, Peugeot
• Origine del pezzo: Peugeot 308
• Categoria: BSI – unità comfort | Componenti elettrici | Unità di controllo

Codici prodotto

• Codici prodotto: 9666895780 01, 658059, 1663370480, BSI04EV K05-00
• Modelli menzionati nei documenti: Citroën C4, Peugeot 308

Consigli per l’installazione

Questa parte è un’unità BSI, cioè un modulo elettronico, dove è necessario prestare attenzione e i passaggi esatti possono variare a seconda del design specifico dell’auto. Di seguito è riportata una procedura pratica basata sulla pratica comune per il montaggio di questo tipo di parti.

1) Prima del montaggio

• Controlla se la designazione BSI04EV K05-00 e gli altri numeri sull’etichetta corrispondono alla parte vecchia.
• Confronta i connettori, il loro numero, la forma e le condizioni generali della custodia dell’unità.
• Controllare eventuali danni all’imballaggio, ai supporti, ai pin del connettore o agli elementi di fissaggio.
• Prima di qualsiasi operazione, scollegare la batteria e attendere, secondo le normali pratiche di servizio, che l’impianto elettrico si ristabilisca.

2) Strumenti e materiali necessari

• Un set comune di utensili manuali
• Attrezzi adatti per rimuovere coperture e finiture
• Guanti da lavoro puliti
• Detergente per contatti elettrici adatto per l’impianto elettrico dell’auto
• Apparecchiature diagnostiche compatibili con i sistemi PSA

3) Procedura di assemblaggio passo passo

1. Proteggere il veicolo contro i movimenti e spegnere il motore.
2. Scollegare la batteria e lasciare girare il veicolo al minimo seguendo le normali pratiche elettroniche sicure.
3. Rimuovere le coperture necessarie per accedere all’unità BSI originale.
4. Documentare attentamente il collegamento dei connettori e le loro posizioni per evitare confusione durante il montaggio.
5. Scollegare con attenzione i connettori senza usare una forza eccessiva e controllarne le condizioni.
6. Rimuovere l’unità originale dal supporto o dallo spazio di archiviazione.
7. Confronta la vecchia e la nuova unità tramite etichette, connettori e design.
8. Posizionare l’unità usata e fissarla adeguatamente.
9. Collegare tutti i connettori in modo che siano completamente inseriti e adeguatamente fissati.
10. Reinstallare tutte le coperture e le finiture rimosse.
11. Collega la batteria.
12. Eseguire le azioni diagnostiche necessarie per mettere in funzione l’unità in base alle condizioni specifiche del veicolo e dell’unità.
• 4) Controlli post-assemblaggio e test drive/verifica del funzionamento
  • Controllare se il veicolo si sveglia correttamente dopo aver inserito l’accensione.
  • Verificare il comfort di base e le funzioni elettriche comunemente associate al BSI.
  • Controllare la comunicazione dell’unità e la presenza di possibili messaggi di errore utilizzando la diagnostica.
  • Una volta completata con successo la messa in servizio, eseguire una breve verifica del funzionamento del veicolo durante il normale funzionamento.

  5) Gli errori di montaggio più comuni + come evitarli

  • Scambia unità in base al numero incompleto: confronta sempre tutti i contrassegni sull’etichetta.
  • Connessione o disconnessione mentre è alimentata: scollegare sempre la batteria prima di maneggiarla.
  • Danni al connettore: rilasciare delicatamente i connettori e non tirare mai il cablaggio.
  • Sottostima della diagnostica post-installazione: con le unità BSI, controllare la comunicazione e la corretta messa in servizio è essenziale.

  Assemblaggio e codifica – Importante

  • L’unità è usata ed è “accoppiata” con l’auto originale (VIN/PIN/chiavi).
  • Opzioni di messa in servizio:
    1. Clonazione dei dati dalla vecchia unità (EEPROM/Flash): dopo la clonazione, l’unità è plug and play.
    2. Verginizzazione e successiva inizializzazione/telecodifica tramite DiagBox (possibilmente online) + personalizzazione delle chiavi.
  • Si consiglia di eseguirlo da un esperto con l’attrezzatura di servizio PSA (DiagBox/Lexia/PP2000).
  • Scollegare sempre la batteria prima dello smontaggio/montaggio e seguire la procedura del produttore per evitare di danneggiare l’unità.

  Motivi per cui la parte è danneggiata

  • Sbalzi di tensione nell’impianto elettrico: sovratensione, batteria scarica o problemi nell’alimentazione elettrica possono mettere a dura prova l’elettronica.
  • Umidità e ossidazione: la penetrazione di umidità nei connettori o nell’unità stessa è una causa frequente di malfunzionamenti.
  • Danni ai connettori e al cablaggio: contatti allentati, piegati o corrosi possono causare malfunzionamenti o interruzioni della comunicazione.
  • Maneggiamento improprio dell’assemblaggio: il collegamento sotto tensione o un maneggiamento brusco possono danneggiare l’unità.
  • Usura naturale dei componenti elettronici: i componenti interni e i collegamenti potrebbero guastarsi nel tempo.
