Descrizione
PSA CITROËN PEUGEOT
Descrizione e utilizzo

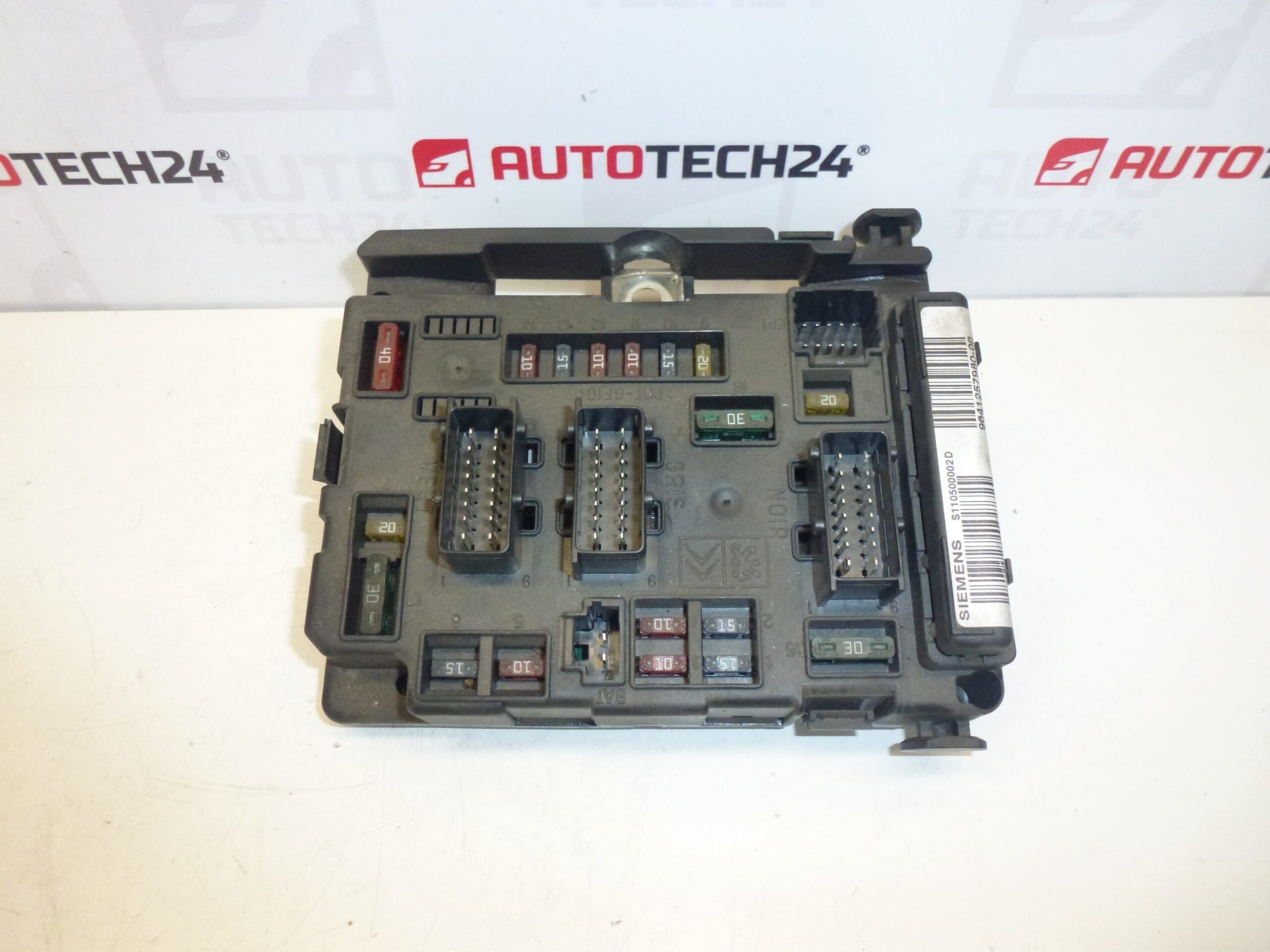

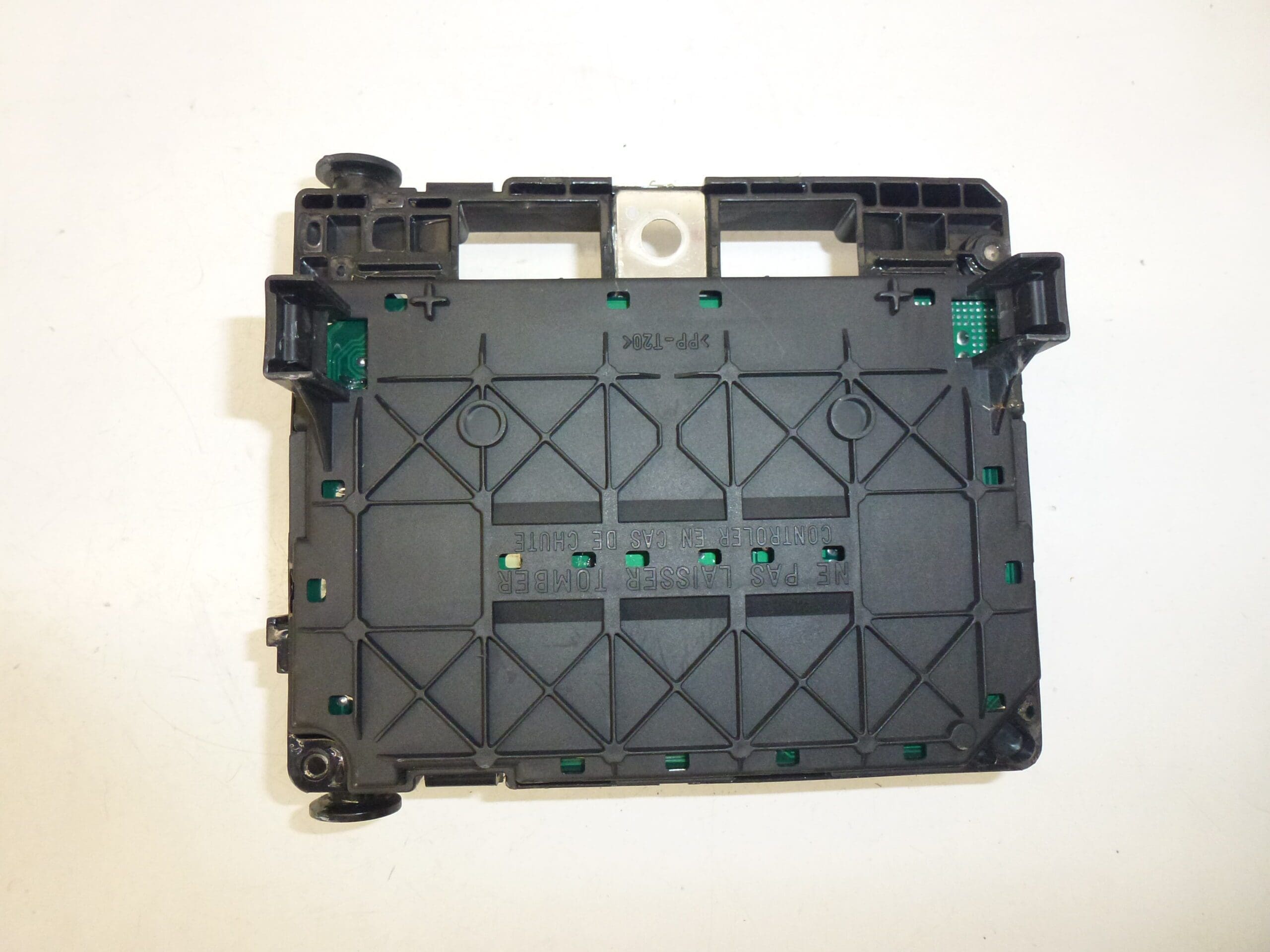

Il BSM (Boîtier de Servitude Moteur) è un modulo elettrico nel vano motore utilizzato sui veicoli del gruppo PSA (Citroën/Peugeot) per la distribuzione delle alimentazioni e la gestione di relè e protezioni tramite fusibili. È un componente spesso ricercato per codice prodotto, perché possono esistere varianti con collegamenti e configurazioni diverse.
Quando sostituirlo e sintomi tipici
Un BSM guasto può causare anomalie elettriche intermittenti o permanenti, come mancata alimentazione di alcuni servizi nel vano motore, avviamento irregolare o malfunzionamenti legati ai circuiti protetti dai fusibili/relè del modulo. In diagnosi officina, quando risultano presenti più utenze non alimentate senza un guasto evidente del cablaggio, il BSM è uno dei punti da verificare.
Consigli per la sostituzione (montaggio)
- Scollegare la batteria prima dell’intervento per evitare cortocircuiti e danni ai circuiti.
- Verificare attentamente la corrispondenza dei codici (vedi sezione “Informazioni tecniche”) e la versione del modulo.
- Durante lo smontaggio, segnare la posizione dei connettori e controllare che non vi siano pin piegati, ossidazione o infiltrazioni.
- Dopo il montaggio, controllare l’integrità dei fusibili e il corretto innesto dei connettori; eseguire un controllo funzionale delle utenze alimentate dal modulo.
Motivo più comune di guasto
La causa più frequente è lo stress termico e l’invecchiamento dei contatti/connessioni interne, spesso aggravati da umidità/ossidazione nel vano motore o da carichi elettrici elevati che possono surriscaldare piste e sedi dei relè/fusibili.
Informazioni tecniche
- Produttore: Siemens
- Modello: Citroën / Peugeot (PSA) – indicato per Citroën C5 secondo la descrizione
- Codici prodotto: 9641257980, 9641257980-00
- Altri numeri: S110500002D, 6500Y1
