Descrizione

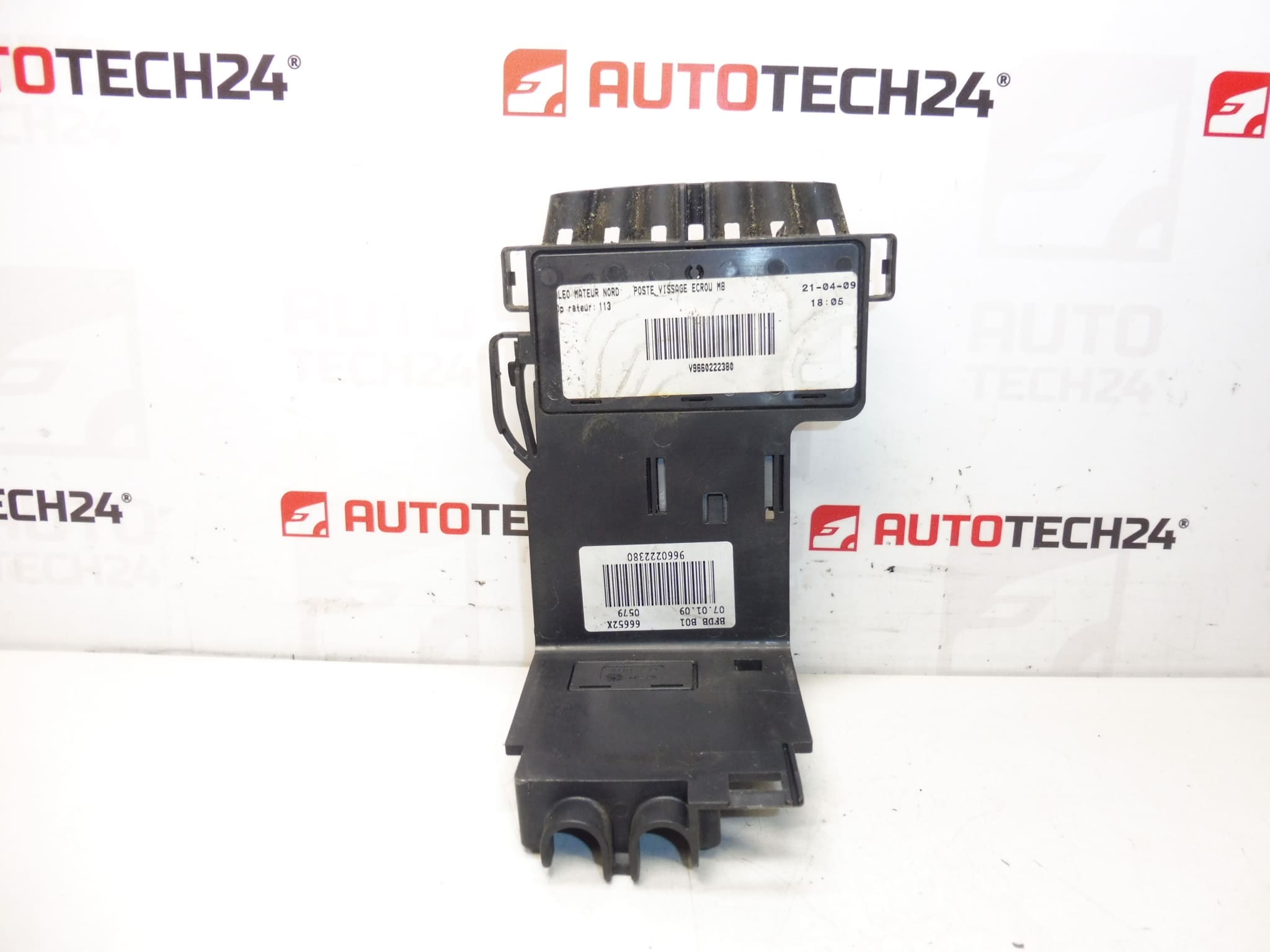

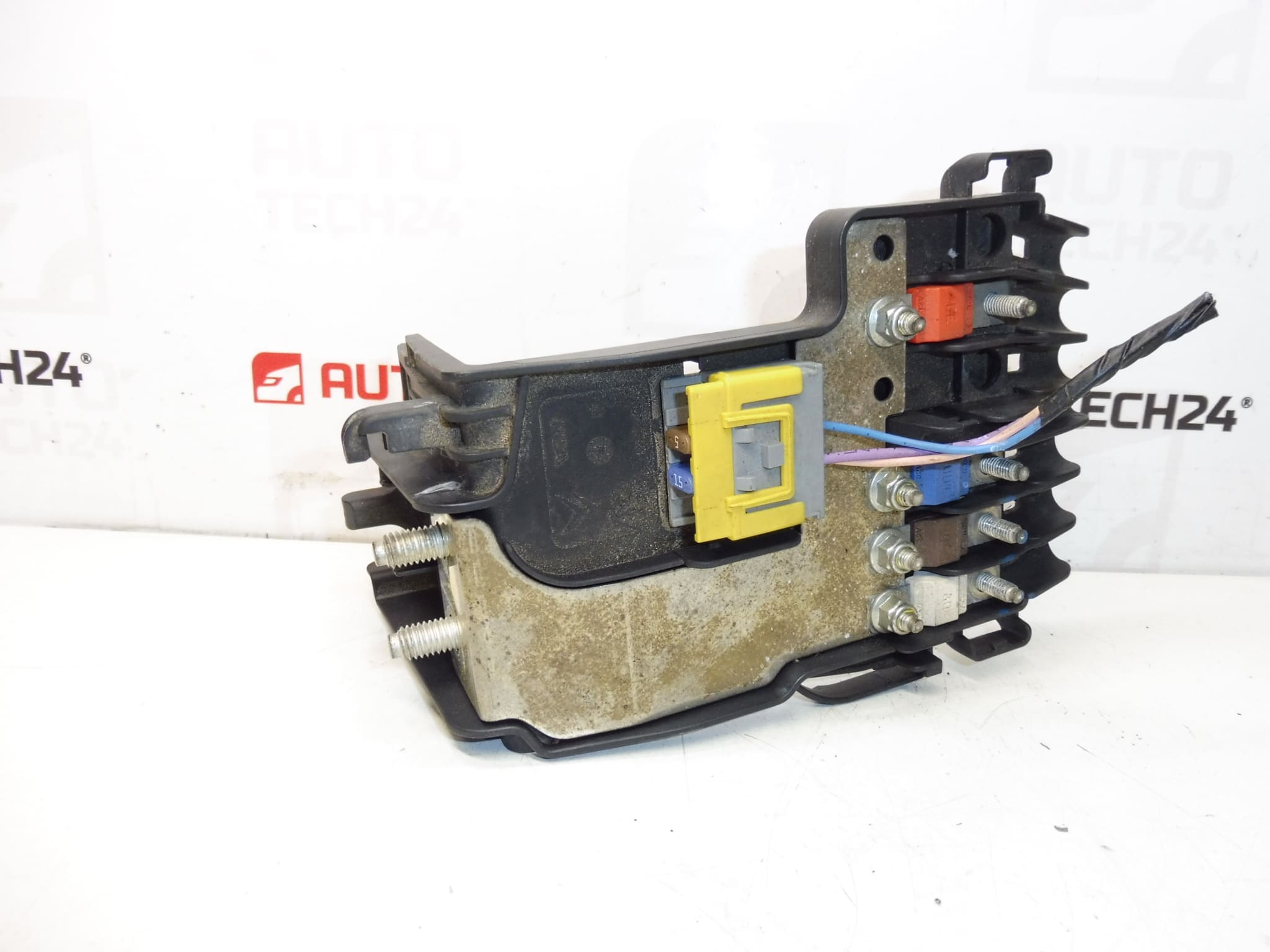

Modulo portafusibili della batteria per veicoli Citroën e Peugeot
Modulo fusibili (BSM) con codici 9660222380 e 6500EK, progettato per la gestione dell’alimentazione primaria su diversi modelli del gruppo Stellantis. Questo componente è spesso ricercato tramite il numero di riferimento: 9660222380 o 6500EK; indicato per officine e appassionati del fai-da-te che effettuano riparazioni elettriche su vetture Citroën e Peugeot.
Funzione e caratteristiche
Il modulo portafusibili sulla batteria (BSM) centralizza fusibili e relè ed è responsabile della distribuzione dell’energia elettrica ai principali circuiti del veicolo (avviamento, alimentazione centralizzata, luci, unità di controllo). Agisce da punto di protezione contro sovraccarichi e corto circuiti e integra connettori verso l’impianto elettrico del veicolo.
Veicoli compatibili
Compatibile con modelli del gruppo Stellantis come:
- Citroën Berlingo B9
- Peugeot 308
- Peugeot Partner III
Informazioni tecniche
- Produttore: Stellantis (Citroën / Peugeot)
- Modello: Citroën Berlingo B9, Peugeot 308, Peugeot Partner III
- Codici prodotto: 9660222380, 6500EK
- Altri numeri: 96602222380
Sostituzione
Procedura di massima per la sostituzione del modulo:
- Scollegare la batteria: prima rimuovere il polo negativo per evitare cortocircuiti.
- Accedere al vano batteria e rimuovere eventuali coperture protettive per raggiungere il modulo.
- Staccare con cura i connettori elettrici multipin, annotando la posizione o fotografandone il collegamento per evitare errori al rimontaggio.
- Allentare le viti o le staffe di fissaggio e rimuovere il modulo difettoso.
- Installare il nuovo modulo, fissarlo correttamente e ricollegare i connettori assicurandosi del corretto inserimento e delle guarnizioni.
- Ricollegare la batteria e verificare il funzionamento dei principali circuiti elettrici. In alcuni casi può essere necessario uno strumento diagnostico per adattamenti o per cancellare eventuali codici errore.
Raccomandazioni per il montaggio
- Operare in un’area asciutta e pulita; indossare guanti isolanti e protezione per gli occhi.
- Non forzare i perni dei connettori: controllare eventuali contatti corrotti o pin piegati prima del collegamento.
- Verificare lo stato della batteria e degli ancoraggi: una batteria malfunzionante o cablaggi ossidati possono causare problemi anche al nuovo modulo.
- Controllare le guarnizioni e i sigilli per evitare ingressi d’acqua che accelerano il deterioramento.
Perché si guasta più frequentemente
I guasti al modulo portafusibili si verificano solitamente per cause elettriche o ambientali comuni:
- Ingressi d’acqua o umidità che provocano corrosione dei contatti.
- Sovratensioni o picchi di corrente dovuti a problemi di batteria o al caricatore.
- Usura dei contatti e stress termico dovuto a elevata temperatura sotto il cofano.
- Connessioni allentate o cavi deteriorati che generano malfunzionamenti intermittenti.
Questo modulo è una componente critica per la distribuzione dell’energia: intervenire tempestivamente alla comparsa dei primi sintomi evita malfunzionamenti più estesi agli impianti elettrici del veicolo. Cercare il codice 9660222380 o 6500EK per trovare rapidamente il ricambio corretto.
