Descrizione

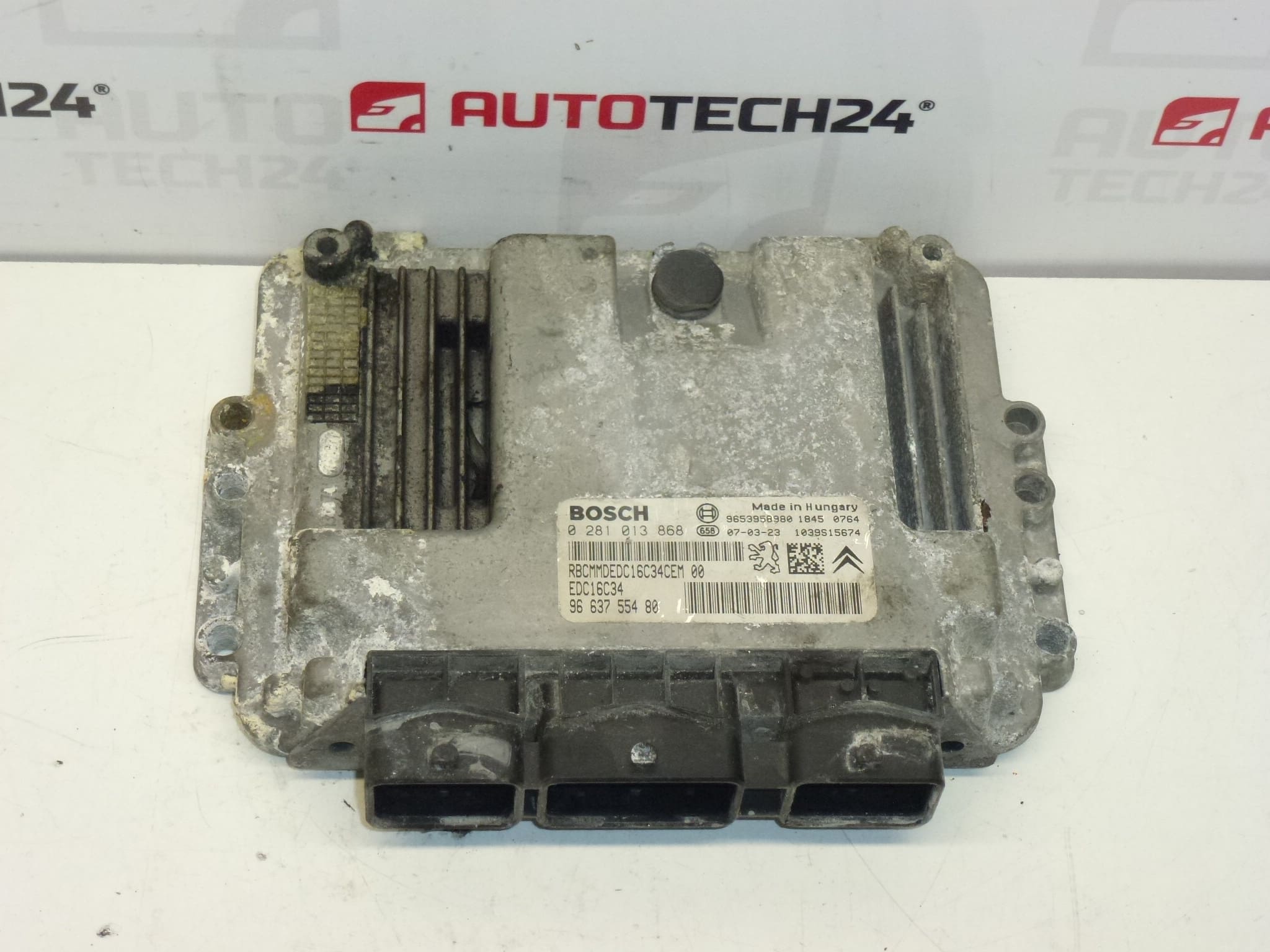

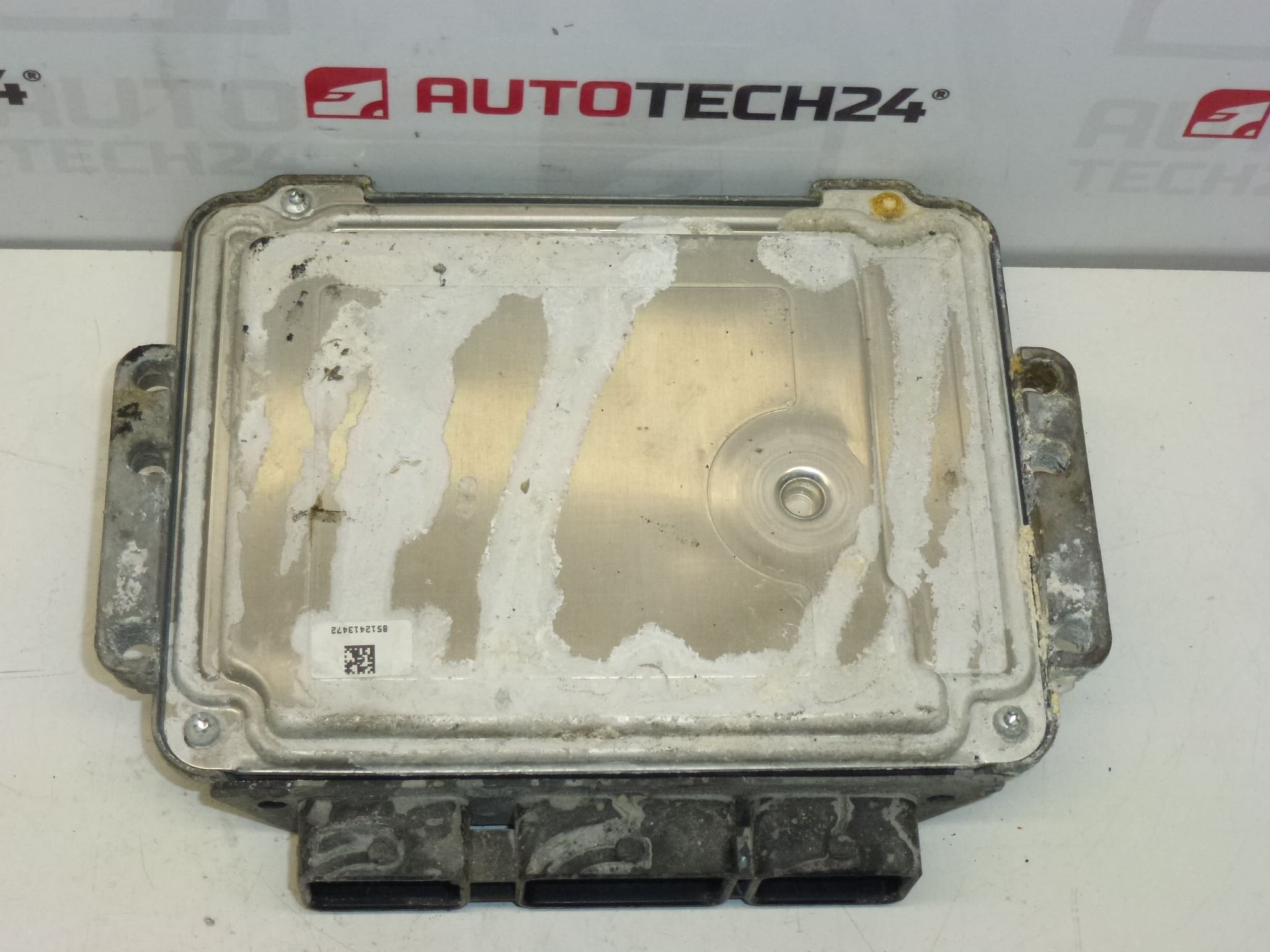

Centralina di controllo Bosch per veicoli Peugeot 207 1.6 HDi 66 kW
Questa ECU Bosch EDC16C34 gestisce l’iniezione e il controllo motore sui veicoli del gruppo Stellantis, in particolare per il Peugeot 207 1.6 HDi 66 kW. È un componente elettronico critico che coordina sensori e attuatori del motore; i sintomi di malfunzionamento includono regime instabile, perdita di potenza, errori in diagnosi o impossibilità di avviare il motore.
Informazioni tecniche
- Produttore: Bosch
- Modello: Peugeot 207 1.6 HDi 66 kW
- Codici prodotto: 0281013868, 9663755480
- Altri numeri: 1608325880; 1677616780; HW 9653958980; 1942KW; 1942KX
Raccomandazioni per il montaggio
Prima di procedere verificare sempre la corrispondenza dei codici sulla nuova unità con quelli della vecchia
- 1) Controlli preliminari: ispezionare connettori, assenza di corrosione, crepe o segni di surriscaldamento
- 2) Strumenti necessari: attrezzi manuali comuni, leve in plastica per connettori, pulitore per contatti elettrici e strumento diagnostico per verifica e programmazione
- 3) Procedura tipica: spegnere il quadro e scollegare la batteria (prima il polo negativo); accedere all’ECU rimuovendo eventuali coperture; scollegare i connettori agendo sul corpo del connettore e non sui cavi; rimuovere l’unità e confrontare numeri e fissaggi; installare la nuova unità fissandola negli stessi punti e collegare i connettori fino allo scatto di sicurezza
- 4) Dopo il montaggio: ricollegare la batteria, accendere il quadro e controllare l’assenza di spie anomale, eseguire una diagnosi completa e, se necessario, adattamenti o programmazione tramite strumento diagnostico
Controlli dopo l’installazione
- Verificare che il motore avvii e funzioni con regime uniforme
- Controllare che i connettori siano bloccati e che la cablatura non sia sotto tensione o a contatto con spigoli
- Eseguire un test su strada per confermare l’assenza di errori funzionali
Errori più comuni e come evitarli
- Installare un’unità con codici non corrispondenti → sempre confrontare Bosch/OE e numero HW
- Operare sui connettori con batteria collegata → scollegare la batteria per evitare danni elettronici
- Connettori non inseriti correttamente o clip di sicurezza non chiuse → controllare meccanicamente ogni accoppiamento
- Trascurare la causa della guasto originale (cablaggio, acqua, massa) → ispezionare l’impianto elettrico prima dell’installazione
Attenzione: alcune unità richiedono il caricamento del software originale del veicolo (EEPROM/FLASH) o altre operazioni di programmazione per funzionare correttamente.
Motivi principali di guasto
- Umidità e corrosione nei connettori causano interruzioni di segnale e danni ai componenti elettronici
- Oscillazioni di tensione o avviamenti impropri tramite cavi possono compromettere l’elettronica
- Scarsa massa o cablaggio danneggiato genera resistenze di contatto, surriscaldamenti e comportamento irregolare
- Manipolazioni non corrette, come lo scollegamento sotto tensione o danni meccanici ai connettori
- Sollecitazioni termiche e vibrazioni a lungo termine possono danneggiare saldature e componenti interni
