Radio Magneti Marelli RT3-N3 14956410XT 6574F1

Descrizione

Autoradio con navigazione CD e GSM RT3-N3-02 per auto Citroën e Peugeot
Proviene da CITROEN C8 2003, forse C5 e PEUGEOT 807
La radio deve essere aggiunta all’auto tramite la diagnostica
Testato e perfettamente funzionante

Descrizione della parte

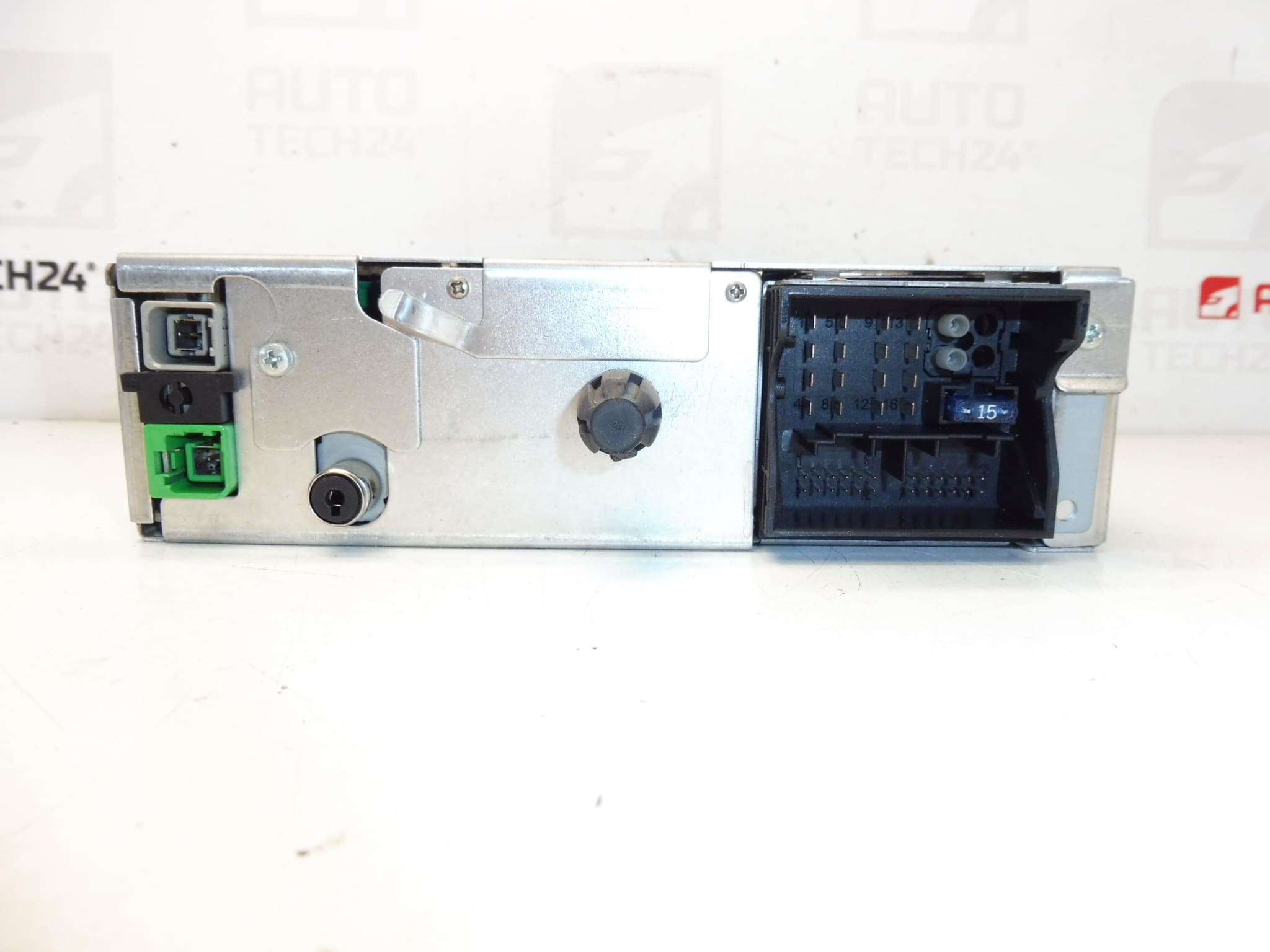

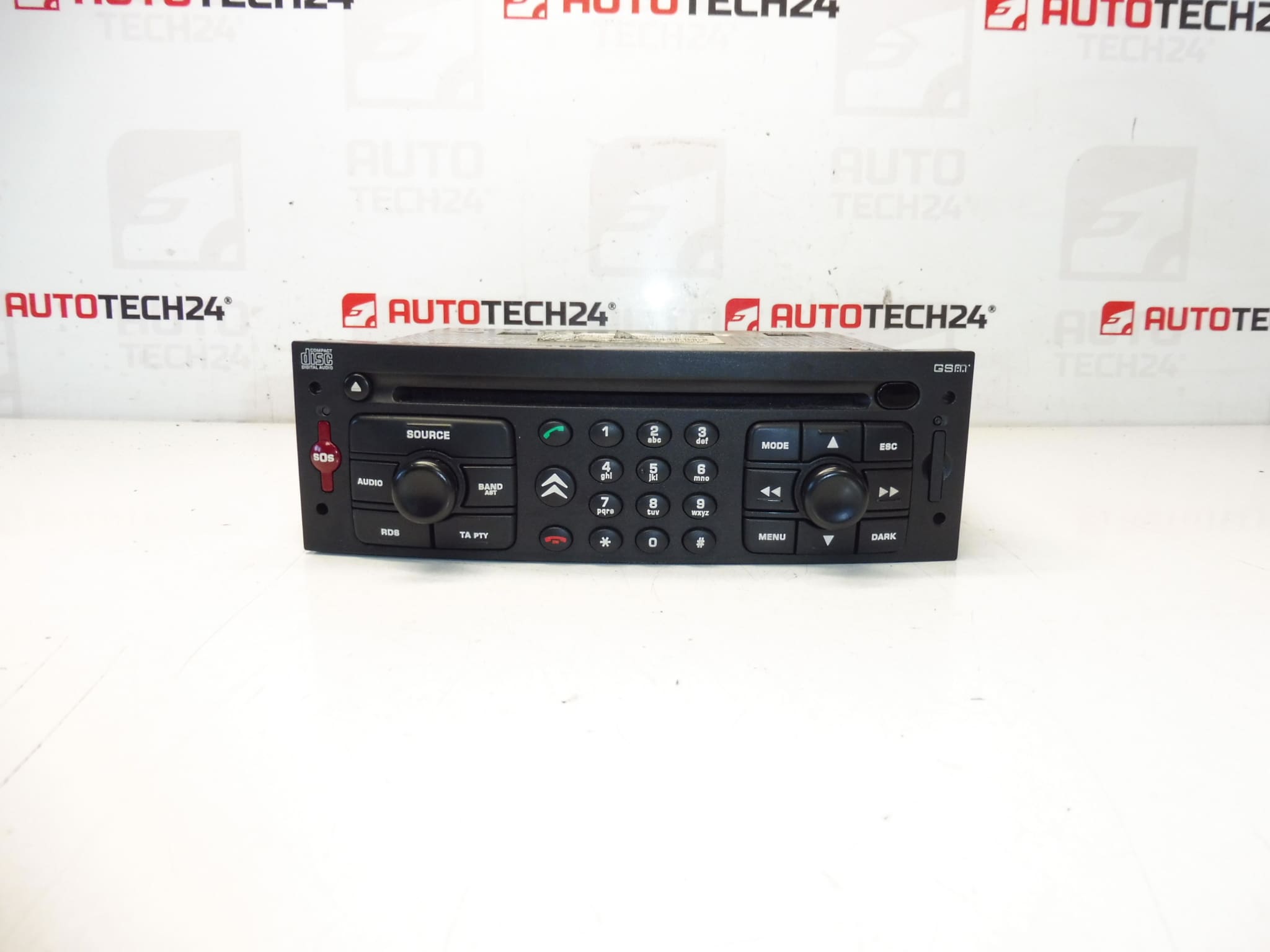

L’autoradio Magneti Marelli RT3-N3 usata è un componente elettronico originale progettato per le auto Citroën e Peugeot. Si tratta di un’unità con unità CD, navigazione GSM e la denominazione RT3-N3-02, particolarmente ricercata con i codici prodotto 14956410XT e 6574F1.

Il pezzo proviene da una Citroën C8 2003, i documenti indicano anche il possibile utilizzo per Citroën C5 e Peugeot 807. La radio è stata testata ed è perfettamente funzionante, cosa che sarà apprezzata sia dalle autofficine professionali che dai meccanici domestici alla ricerca di un ricambio originale senza inutili compromessi.

Con questo tipo di unità è necessario tenere conto che dopo l’installazione è necessario collegarla all’auto con la diagnostica. Ecco perché questo modello è adatto principalmente agli acquirenti che sanno cosa stanno cercando in base alla denominazione del pezzo e desiderano mantenere l’equipaggiamento originale del veicolo.

Informazioni tecniche

Produttore: Magneti Marelli

Modello: RT3-N3-02

Altri numeri: 14956410XT, 6574F1, NFP

Codici prodotto

Codici prodotto: 14956410XT, 6574F1

• Citroën C5
• Citroën C8
• Peugeot 807

Consigli per l’installazione

Con questa autoradio è necessario aggiungerla all’auto tramite la diagnostica. La procedura che segue è quindi una combinazione di dati provenienti dalla documentazione e dalla prassi generale tipicamente applicabile alla sostituzione dell’autoradio/unità multimediale originale nelle vetture di questa categoria. I passaggi esatti possono variare a seconda del modello di auto specifico.

1) Prima del montaggio

• Verifica che la denominazione RT3-N3-02 e i numeri del prodotto 14956410XT / 6574F1 corrispondano alla parte vecchia.
• Confronta i connettori, i supporti, il pannello frontale e le condizioni generali dell’unità con la vecchia autoradio.
• Verifica che non vi siano danni al display, ai pulsanti, ai pin del connettore o alle parti meccaniche della custodia.
• Prima dell’intervento vero e proprio è consigliabile avere pronta l’attrezzatura diagnostica necessaria per il successivo trasferimento dell’unità sull’auto.

2) Strumenti e materiali necessari

• Set base di utensili manuali
• Pannello in plastica per la rimozione del pannello
• Attrezzi di smontaggio adatti per rimuovere l’autoradio
• Panno pulito per pulire i connettori e attorno al gruppo
• Diagnostica compatibile con il veicolo per il caricamento della radio

3) Procedura di assemblaggio passo passo

1. Spegnere l’accensione e scollegare la batteria prima di iniziare il lavoro, se ciò corrisponde alla normale procedura di manutenzione del veicolo.
2. Smontare con attenzione il rivestimento circostante per non danneggiare le parti in plastica dell’interno.
3. Rimuovere l’autoradio originale utilizzando attrezzi idonei o chiavi di smontaggio.
4. Scollegare tutti i connettori e qualsiasi antenna o cavo dati dalla vecchia unità.
5. Confronta la parte vecchia e quella nuova fianco a fianco, soprattutto in base all’etichetta, ai connettori e al design.
6. Se sporchi, pulire delicatamente i connettori e verificare che non siano allentati o danneggiati meccanicamente.
7. Collega i connettori all’autoradio RT3-N3 usata e controlla che siano inseriti correttamente senza forzare eccessivamente.
8. Inserire l’unità nella posizione di montaggio e verificare che il cablaggio non prema da nessuna parte prima del fissaggio finale.
9. Eseguire il cablaggio di base e ripristinare l’alimentazione del veicolo come al solito.
10. Utilizza la diagnostica per ascoltare la radio sull’auto come descritto nei documenti.
11. Una volta effettuata con successo l’assegnazione, controllare l’accensione dell’unità, la risposta dei pulsanti, l’uscita audio, l’unità CD e la disponibilità delle funzioni di navigazione, se utilizzate nell’auto.
12. Dopo aver verificato il funzionamento, rimontare il rivestimento interno.
• 4) Controlli post-assemblaggio e verifica test funzionali
  • Verifica che la radio si accenda correttamente e non visualizzi comportamenti di errore quando è collegata all’auto.
  • Verificare il funzionamento dei controlli, la riproduzione del CD e la risposta di base del sistema.
  • Se nell’auto vengono utilizzate le funzioni di navigazione o GSM, verificarne la disponibilità in base all’equipaggiamento del veicolo.
  • Ascolta per vedere se il suono è chiaro senza interruzioni, interferenze o alimentazione intermittente.
  • Verificare che l’unità sia saldamente inserita nel cruscotto e non vibri.

  5) Gli errori di montaggio più comuni + come evitarli

  • Scambio di parti in base all’aspetto simile: confronta sempre i codici esatti e le designazioni delle unità.
  • Danni ai connettori durante il collegamento: non spingere mai i connettori con forza e controllare il loro orientamento prima del montaggio.
  • Posizione cablaggio insufficiente: verificare che i cavi non siano schiacciati prima di inserire la radio.
  • Omissione dell’assegnazione della diagnostica – per questa parte, secondo i documenti, è necessario aggiungere la radio all’auto con la diagnostica.
  • Assemblaggio avventato senza test preliminare: verificare sempre le funzioni di base dell’unità prima del montaggio finale del cruscotto.

  Motivi per cui la parte è danneggiata

  • Usura dei componenti elettronici dovuta all’età e al funzionamento a lungo termine
  • Rimozioni e rimontaggi frequenti che potrebbero danneggiare i connettori o il pannello anteriore
  • Variazioni di tensione nella rete di bordo del veicolo
  • Umidità, condensa o sporco all’interno dell’abitacolo
  • Danni meccanici dovuti a manipolazione o smontaggio imprudente
  • Usura dell’unità CD e dei pulsanti di controllo dovuta al normale utilizzo
