ABS Bosch Citroën C4 Peugeot 307 9663241680 0265950636

Descrizione

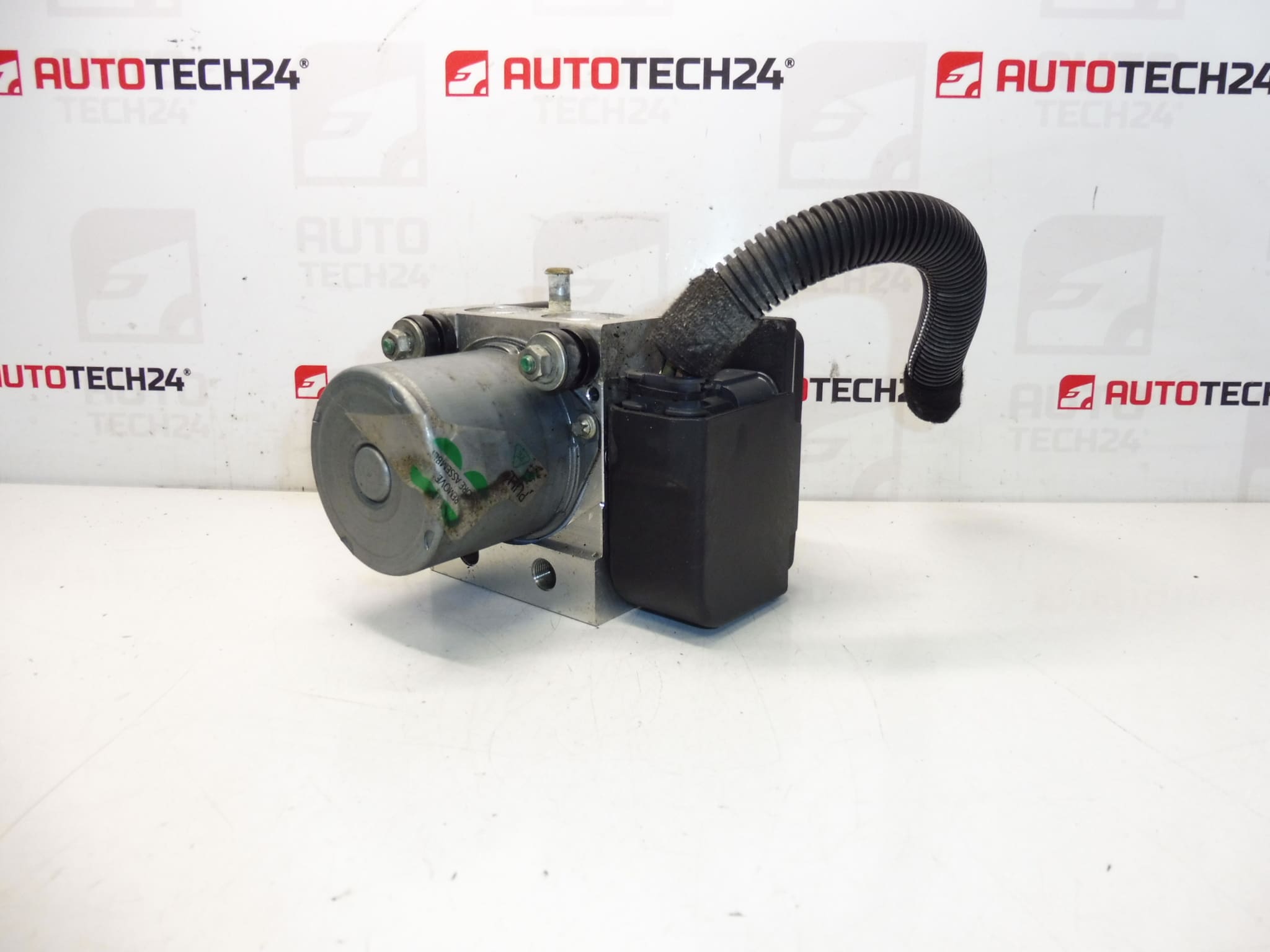

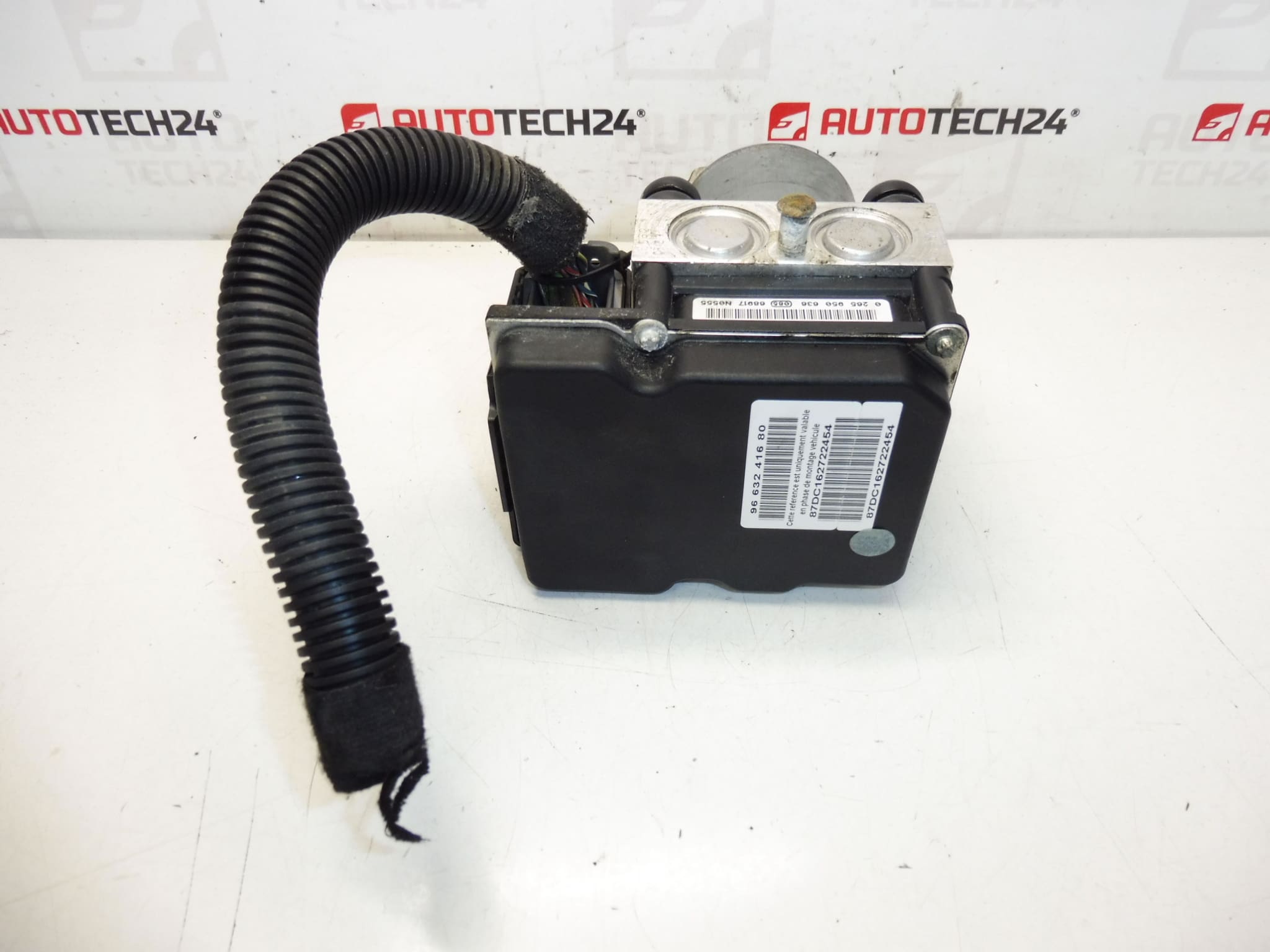

Centralina, pompa ABS, ESP e blocco idraulico ABS BOSCH per vetture CITROEN C4 e PEUGEOT 307
Proviene da una Peugeot 307 2.0 16V automatica del 2006
Con un pezzo di cablaggio

Descrizione della parte

Questo ABS Bosch usato include modulo di controllo, pompa ABS e blocco idraulico ESP/ABS. È incluso anche un pezzo di cablaggio che può facilitare la sostituzione di una parte originale danneggiata o non funzionante. Parti di questo tipo sono importanti per il corretto funzionamento dell’impianto frenante e dei sistemi elettronici di assistenza del veicolo.

Il prodotto è adatto per auto Citroën C4 e Peugeot 307, mentre i documenti indicano la provenienza dell’auto Peugeot 307, anno 2006, 2.0 16V automatica. Quando si cerca il pezzo di ricambio giusto, si consiglia di seguire la produzione specificata e i numeri di prodotto.

Informazioni tecniche

• Produttore: BOSCH
• Modello: Citroën C4, Peugeot 307
• Altri numeri: 1682607580, 4541Q4, 4541Q5

Sul pezzo sono elencati i codici 9663241680 e 0265950636, essenziali per la scelta di questo tipo di unità e blocco idraulico.

Codici prodotto

Codici prodotto: 9663241680, 0265950636, 1682607580, 4541Q4, 4541Q5

• Citroën C4
• Peugeot 307

Consigli per l’installazione

Questa parte è una combinazione di elementi elettronici e idraulici del sistema frenante. La procedura esatta può variare a seconda del design specifico dell’auto, quindi di seguito presentiamo la procedura generalmente e tipicamente valida per la sostituzione di un modulo ABS/ESP con un blocco idraulico.

1) Prima del montaggio

• Controllare che tutti i contrassegni sulla parte rimossa e su quella nuova corrispondano, in particolare 9663241680 e 0265950636.
• Confronta i connettori, il numero e la distribuzione delle uscite, l’attacco e il design del blocco idraulico.
• Controllare le condizioni dei connettori, dei pin e del cablaggio collegato, se sono ossidati, allentati o danneggiati meccanicamente.
• Controllare se il corpo dell’unità è incrinato, deformato o evidentemente influenzato da liquidi o corrosione.
• Prima di iniziare il lavoro, assicurare il veicolo contro eventuali movimenti e lavorare in un ambiente pulito.

2) Strumenti e materiali necessari

• Set di utensili manuali comuni
• Chiavi e accessori idonei per la rimozione di staffe e collegamenti
• Strumento per scollegare delicatamente i connettori elettrici
• Detergente per componenti tecnici e panni puliti senza pelucchi
• Guanti protettivi e mezzi per catturare eventuale sporco
• Attrezzatura diagnostica per controllare il sistema dopo il montaggio

3) Procedura di assemblaggio passo passo

1. Scollegare la batteria e attendere un tempo ragionevole affinché l’impianto elettrico si disconnetta in sicurezza.
2. Accedere allo spazio della parte in modo che i collegamenti elettrici e meccanici possano essere scollegati in sicurezza.
3. Segnare attentamente i singoli collegamenti e la posizione della linea, se il design dell’auto lo richiede.
4. Scollegare il connettore o i connettori elettrici senza usare una forza eccessiva.
5. Smontare il modulo originale e il blocco idraulico.
6. Rimuovere attentamente la parte vecchia per non danneggiare i componenti o il cablaggio circostanti.
7. Confronta il vecchio e il nuovo pezzo fianco a fianco, inclusi numeri, connettori, supporti e forma del corpo.
8. Posizionare la parte usata e verificare che si adatti correttamente nella sua posizione originale.
9. Installare gli elementi di fissaggio e serrarli in modo uniforme senza incrociarsi o tensionare.
10. Collegare i connettori elettrici e qualsiasi pezzo di cablaggio in modo che tutto sia saldamente inserito e non in tensione.
11. Controllare che il percorso del cavo e attorno alla parte non presenti sfregamenti, pizzicature o tensione eccessiva.
12. Ricollegare la batteria al termine del montaggio.
• 4) Controlli post-assemblaggio e test drive/verifica del funzionamento
  • Controllare visivamente che tutti i connettori siano posizionati e collegati correttamente.
  • Utilizzare la diagnostica per verificare la comunicazione dell’unità con il sistema del veicolo, se la progettazione del veicolo lo richiede.
  • Verificare la presenza di spie relative ad ABS/ESP.
  • Prestare attenzione durante la verifica della funzionalità ed eseguire prima il controllo a bassa velocità in un ambiente sicuro.
  • Dopo un breve giro di prova, ricontrolla i fissaggi, i connettori e le condizioni generali dell’ambiente circostante la parte.

  5) Gli errori di montaggio più comuni + come evitarli

  • Scambio di parti in base all’aspetto anziché al codice: confronta sempre tutti i numeri elencati.
  • Danni al connettore o ai pin: scollega e collega i connettori delicatamente e senza fare leva.
  • Ispezione del cablaggio insufficiente: controllare sempre le condizioni dell’isolamento e la resistenza della connessione prima dell’installazione.
  • Salta il controllo dell’output: dopo l’installazione, verifica sempre il funzionamento del sistema e gli eventuali messaggi nella diagnostica.

  Motivi per cui la parte è danneggiata

  • Umidità e corrosione nei connettori o sulla parte elettrica del modulo
  • Danni al cablaggio causati da età, vibrazioni o utilizzo improprio
  • Sollecitazione meccanica e vibrazioni a lungo termine durante il funzionamento
  • Inquinamento e condizioni operative avverse
  • Difetti elettrici nell’installazione del veicolo che possono influenzare il funzionamento della parte di controllo
  • Normale usura correlata all’età e al funzionamento del veicolo
