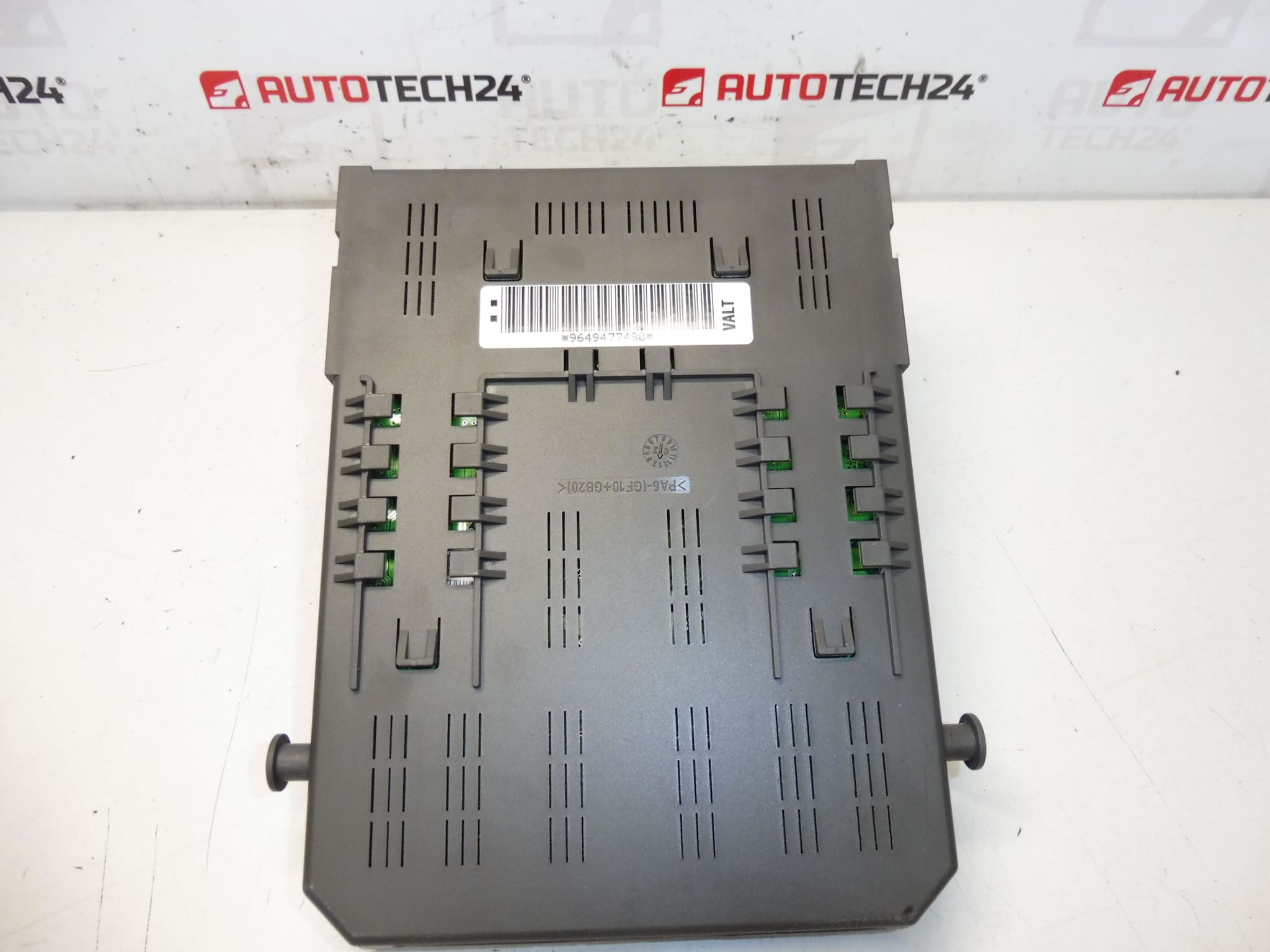

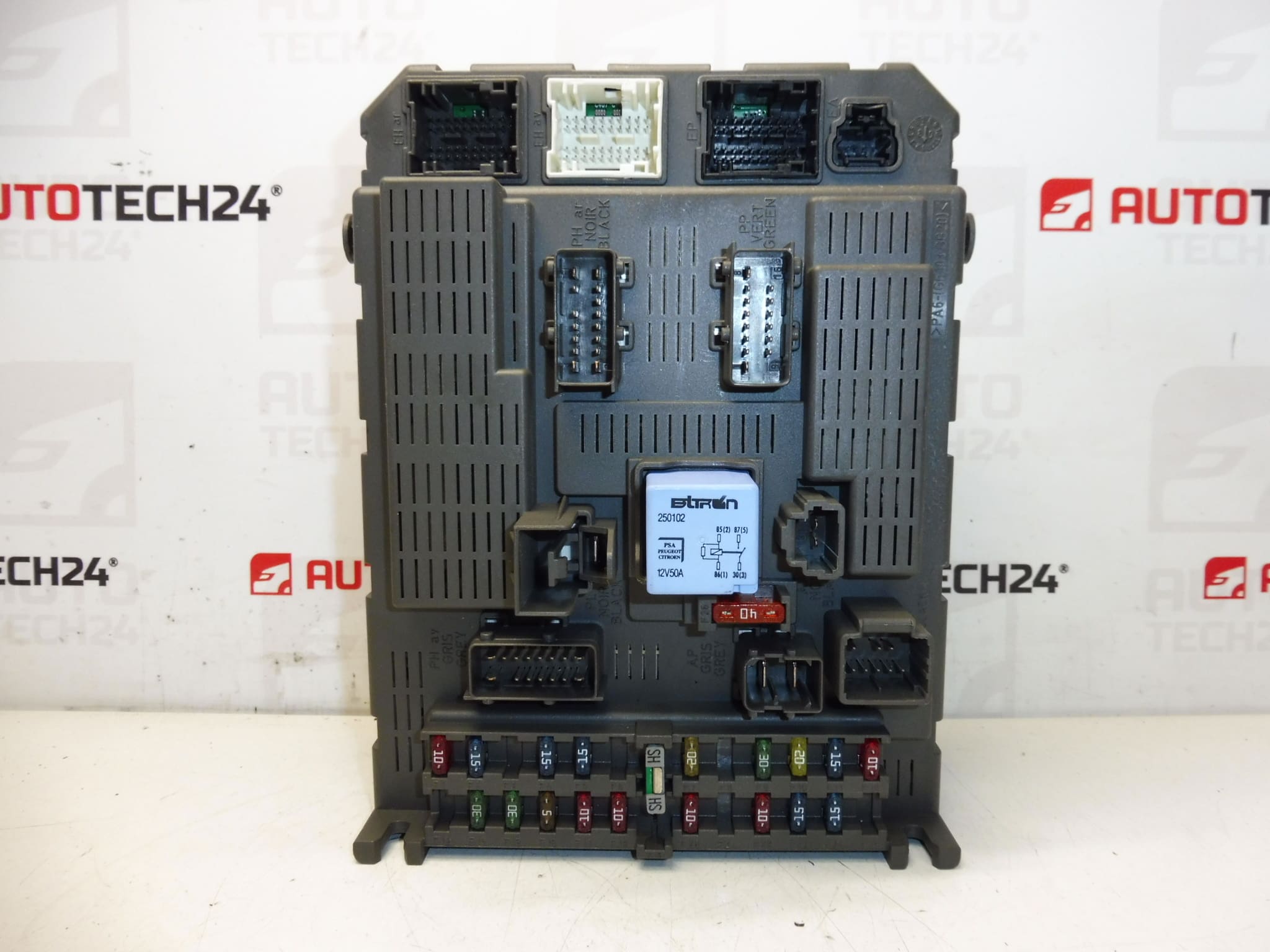

Centralina LEAR BSI V03-00 per vetture CITROEN C8 e PEUGEOT 807 prima serie
Descrizione della parte
Questa centralina BSI LEAR V03-00 usata è progettata per le auto Citroën C8 e Peugeot 807. Si tratta di un componente elettronico importante della categoria delle unità di comfort e controllo, spesso ricercato anche in base ai numeri di produzione. Per i meccanici automobilistici e i riparatori indipendenti, le marcature 9649477480 e 6580S4, o 6580S5, sono particolarmente importanti.
L’unità BSI è una parte essenziale dell’impianto elettrico dell’auto e partecipa alla corretta comunicazione dei singoli sistemi. Durante la sostituzione è importante osservare non solo la marcatura del pezzo, ma anche la conformità del design dell’unità e dell’attrezzatura di connessione al pezzo originale.
Informazioni tecniche
- Produttore: LEAR
- Modello: Citroën C8, Peugeot 807
- Altri numeri: 9649477480, 6580S4, 6580S5, NFP, V03-00
Codici prodotto
Codici prodotto: 9649477480, 6580S4, 6580S5
- Citroën C8
- Peugeot 807
Consigli per l’installazione
Questo componente è una centralina BSI, quindi è necessario procedere con molta attenzione durante la sua sostituzione. I passaggi esatti possono variare a seconda del modello di auto specifico, ma in generale per questo tipo di componente si applicano le seguenti raccomandazioni:
1) Prima del montaggio
- Verifica che i contrassegni delle unità nuove e originali corrispondano, in particolare produttore, versione e numeri di prodotto.
- Confronta i connettori, il loro numero, forma e condizione meccanica.
- Ispezionare l’unità usata per individuare eventuali segni di crepe, umidità, ossidazione o danni ai pin.
- Prima di qualsiasi manipolazione, scollegare la batteria secondo le normali pratiche di servizio per le unità elettroniche.
2) Strumenti e materiali necessari
- Utensili manuali comuni per rimuovere coperture e supporti
- Strumenti adatti per il rilascio delicato delle parti in plastica
- Detergente per contatti elettrici
- Piano di lavoro antistatico e pulito
- Attrezzatura diagnostica per il successivo adattamento dell’unità
3) Procedura di assemblaggio passo passo
- Spegnere l’accensione e lasciare l’auto in modalità inattiva secondo la normale pratica di lavoro con l’elettronica.
- Scollega la batteria.
- Rimuovere le coperture necessarie e accedere all’unità BSI originale.
- Etichettare o documentare attentamente il cablaggio del connettore se il progetto lo richiede.
- Scollegare tutti i connettori con attenzione, senza usare una forza eccessiva.
- Rimuovere l’unità originale dalla staffa o dal supporto.
- Confronta la parte vecchia e quella usata, in particolare etichette, connettori e design complessivo.
- Se necessario, pulire delicatamente le parti di contatto e l’area circostante l’installazione.
- Posizionare l’unità usata in posizione e fissarla nel modo originale.
- Collegare i connettori in modo che siano posizionati e fissati correttamente.
- Reinstallare tutte le coperture rimosse.
- Collegare la batteria e procedere con la diagnostica, l’inizializzazione o la codifica necessarie in base allo stato dell’unità.
-
4) Controlli post-assemblaggio e test drive/verifica del funzionamento
- Controlla se l’unità riporta correttamente nella diagnostica.
- Verificare le funzioni di base dell’elettronica di comfort e la comunicazione dei sistemi a valle.
- Verificare la presenza di errori relativi all’alimentazione, alla comunicazione o all’autorizzazione del sistema.
- Dopo l’installazione, eseguire la normale verifica funzionale dell’auto e osservare la stabilità delle funzioni elettriche.
5) Gli errori di montaggio più comuni + come evitarli
- Montaggio senza controllare i numeri di parte: confrontare sempre i contrassegni sull’etichetta con la parte originale.
- Manipolazione sotto tensione: scollegare sempre la batteria prima di scollegare e collegare l’unità.
- Danni ai connettori – rilasciare i connettori delicatamente e senza fare leva con uno strumento non adatto.
- Osservazione di ossidazione o umidità – prima del montaggio, controllare lo stato dei contatti e l’ambiente circostante l’unità.
- Sottostima della diagnostica post-sostituzione: verificare sempre la comunicazione e il corretto funzionamento del sistema dopo l’installazione.
Assemblaggio e codifica – Importante
– La centralina è utilizzata ed è “accoppiata” con la vettura originale (VIN/PIN/chiavi).
– Opzioni di messa in servizio:
1) Clonazione dei dati dalla vecchia unità (EEPROM/Flash): dopo la clonazione, l’unità è plug and play.
2) Verginizzazione e successiva inizializzazione/telecodifica tramite DiagBox (eventualmente online) + personalizzazione delle chiavi.
– Si consiglia di farla eseguire da uno specialista con l’attrezzatura di servizio PSA (DiagBox/Lexia/PP2000).
– Scollegare sempre la batteria prima di smontare/montare e seguire la procedura del produttore per evitare di danneggiare l’unità.Motivi per cui la parte è danneggiata
- Variazioni di tensione nella rete di bordo o problemi di alimentazione
- Umidità, perdite o ossidazione a lungo termine dei contatti
- Danni ai connettori o al cablaggio
- Manipolazione inappropriata durante lo smontaggio e il montaggio
- Interferenza con l’installazione elettrica senza procedura corretta
- Usura naturale dei componenti elettronici nel tempo
