Descrizione

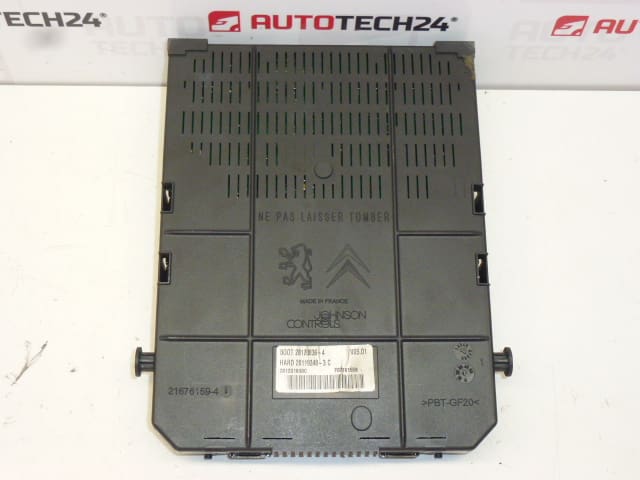

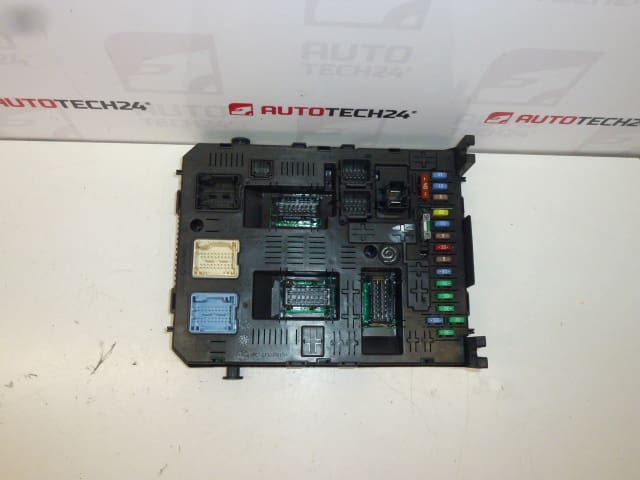

BSI BSI04EV K04-00 Johnson Controls Citroën Peugeot
Unità BSI (Body System Interface) per Citroën e Peugeot del Gruppo Stellantis. Questa centralina gestisce molte funzioni di comfort e carrozzeria ed è spesso ricercata per codice (es. 9664059080, 966405908001, 6580NP). Progettata per officine e appassionati del fai‑da‑te che riparano vetture Citroën/Peugeot: offre controllo di chiusure, luci, tergicristalli, interfacce immobilizer e comunicazione con le altre centraline del veicolo.
Caratteristiche principali
BSI multifunzione che coordina segnali di carrozzeria e comfort. Incide direttamente su:
- Chiusura centralizzata e telecomandi
- Gestione illuminazione interna ed esterna
- Comandi tergicristalli e sensori pioggia
- Retroilluminazione e sensori porte/serrature
- Interfaccia con immobilizer e rete CAN del veicolo
Informazioni tecniche
- Produttore: Johnson Controls
- Modello: BSI04EV (unità BSI per veicoli Citroën e Peugeot, Gruppo Stellantis) — applicazioni tipiche su vetture di piccole/medie dimensioni (esempi frequenti: C3, C4, Berlingo, 207, 307, Partner)
- Codici prodotto: 6580NP, 6580NQ, 657062, K04-00
- Altri numeri: 9664059080, 966405908001, 1627795480, 28119248-3C, 28120836-4
Sostituzione e procedura di intervento
- Scollegare il morsetto negativo della batteria e attendere alcuni minuti per scaricare i condensatori.
- Accedere all’unità BSI (in genere dietro la plancia o nel vano portaoggetti, a seconda del modello).
- Scollegare con attenzione i connettori elettrici e rimuovere le viti di fissaggio.
- Installare la nuova unità, riconnettere i cablaggi e fissarla correttamente.
- Effettuare la procedura di inizializzazione/programmazione con strumento diagnostico compatibile (la BSI deve spesso essere codificata/associata al veicolo e all’immobilizer).
- Verificare tutte le funzioni di comfort e avviamento prima di consegnare il veicolo.
Raccomandazioni per il montaggio
- Usare attrezzatura diagnostica specifica per la programmazione (strumenti compatibili con sistemi Stellantis).
- Controllare stato dei connettori e dei cablaggi: ossidazioni o masse imperfette possono causare malfunzionamenti anche sulla nuova BSI.
- Proteggere dagli ingressi d’acqua e isolare eventuali punti di umidità nella zona plancia.
- Non forzare i connettori: verificare che i perni non siano piegati prima della reinserzione.
- Eseguire un controllo finale di tutte le funzioni: serrature, luci, tergicristalli, avviamento e spie cruscotto.
Perché si guasta più frequentemente
I guasti tipici della BSI sono dovuti a:
- Ingresso di umidità o liquidi che provocano corrosione dei contatti.
- Sbalzi di tensione e picchi elettrici (accensione irregolare, batteria difettosa o impianti aftermarket non correttamente installati).
- Vecchiamento dei componenti elettronici (condensatori, saldature soggette a fatica termica).
- Danni meccanici o cortocircuiti dovuti a riparazioni improprie.
Segni comuni di malfunzionamento
- Malfunzionamento della chiusura centralizzata o dei telecomandi.
- Indicazioni errate sul cruscotto o spie intermittenti.
- Problemi con l’illuminazione interna/esterna e i relè luci.
- Impossibilità di avviare il veicolo per problemi di comunicazione con immobilizer.
- Consumo anomalo della batteria causato da uscite rimaste attive.
