Descrizione

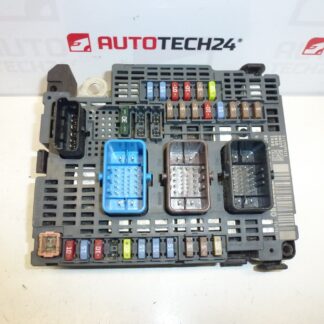

Unità BSM R09 Delphi per veicoli Citroën e Peugeot. Si tratta di un pezzo usato con garanzia di funzionamento. È possibile che alcuni supporti siano danneggiati – non influisce sul funzionamento.
Descrizione
Unità BSM R09 prodotta da Delphi, pensata per l’impianto elettrico dei veicoli Citroën e Peugeot. Questa centralina di servizio gestisce funzioni vitali legate ai relè e ai fusibili nel vano motore, contribuendo al corretto funzionamento di componenti come avviamento, alimentazione pompe, gestione ventole e segnali elettrici ai vari moduli dell’auto. Il pezzo è fornito usato ma con garanzia di funzionamento, ideale per officine e appassionati del fai-da-te che cercano una soluzione affidabile a un costo contenuto. Nel prodotto possono essere presenti piccoli danni ai supporti di fissaggio che non compromettono le prestazioni.
Caratteristiche e Funzione
La BSM (Boîtier de Servitude Moteur) è un modulo di servizio montato nel vano motore che integra fusibili, relè e componentistica elettronica: coordina alcune alimentazioni elettriche, invia segnali di controllo e protegge i circuiti tramite fusibili e relè integrati. Un suo malfunzionamento può causare problemi di avviamento, assenza di alimentazione per pompe o ventole, oppure guasti intermittenti agli impianti elettrici controllati dalla centralina.
Informazioni Tecniche
- Produttore: Delphi
- Modello: BSM R09
- Codici prodotto: 9667199780, 6500HV, 6500HW
- Altri numeri: 6500HV / 6500HW (rif. etichetta)
- Veicoli compatibili (esempi): Citroën C3, Citroën C3 II, DS3, Peugeot 207
Sostituzione
Procedura generale per la sostituzione della BSM R09:
- Scollegare la batteria prima di qualsiasi intervento per evitare cortocircuiti e danneggiamenti elettrici.
- Localizzare l’unità BSM nel vano motore (solitamente su supporto vicino ai fusibili/relè).
- Rimuovere eventuali coperture protettive e scollegare con attenzione i connettori elettrici, facendo leva solo sui fermi plastici.
- Svitare i bulloni o rimuovere i ganci di fissaggio e prelevare l’unità difettosa.
- Installare la nuova unità assicurandosi che i connettori siano perfettamente inseriti e che i fissaggi siano stabili.
- Ricollegare la batteria e verificare le funzioni principali (avviamento, ventole, pompe, segnalazione fusibili). Effettuare un controllo errori con strumentazione diagnostica se disponibile.
Consigli Per Il Montaggio
- Operare in un’area asciutta e pulita; evitare ingressi d’acqua durante la procedura.
- Usare attrezzi adeguati e non forzare i connettori: l’ossidazione o i contatti danneggiati possono causare malfunzionamenti.
- Verificare lo stato dei cavi e delle masse collegate alla BSM; eventuali masse corrose vanno pulite o sostituite.
- Dopo l’installazione, controllare visivamente che non vi siano perdite o componenti allentati e testare il veicolo prima della riconsegna.
Perché Si Guasta Più Spesso
I guasti alla BSM sono frequentemente causati da fattori ambientali ed elettrici:
- Ingressi d’acqua e umidità che provocano corrosione dei contatti e cortocircuiti.
- Sovratensioni o picchi elettrici dovuti a problemi di impianto (alternatore, batteria difettosa).
- Vibrazioni e stress meccanico nel vano motore che possono danneggiare i connettori o i supporti.
- Surriscaldamento prolungato e accumulo di sporco che compromettono l’elettronica interna.
Nota
Il prodotto viene fornito usato ma garantito funzionante. Come indicato, alcuni supporti di fissaggio possono risultare danneggiati; questo non influisce sul funzionamento della centralina.
