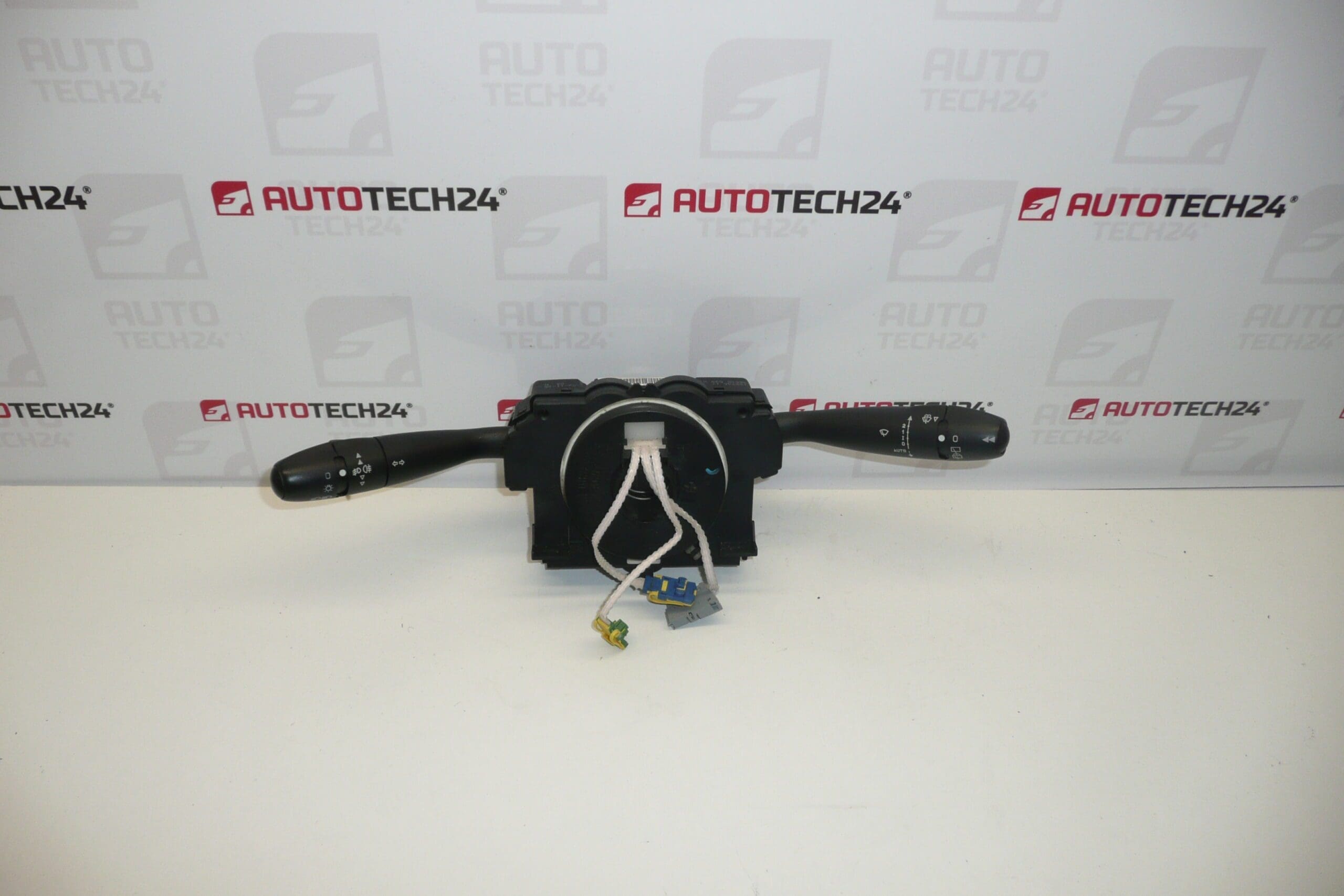

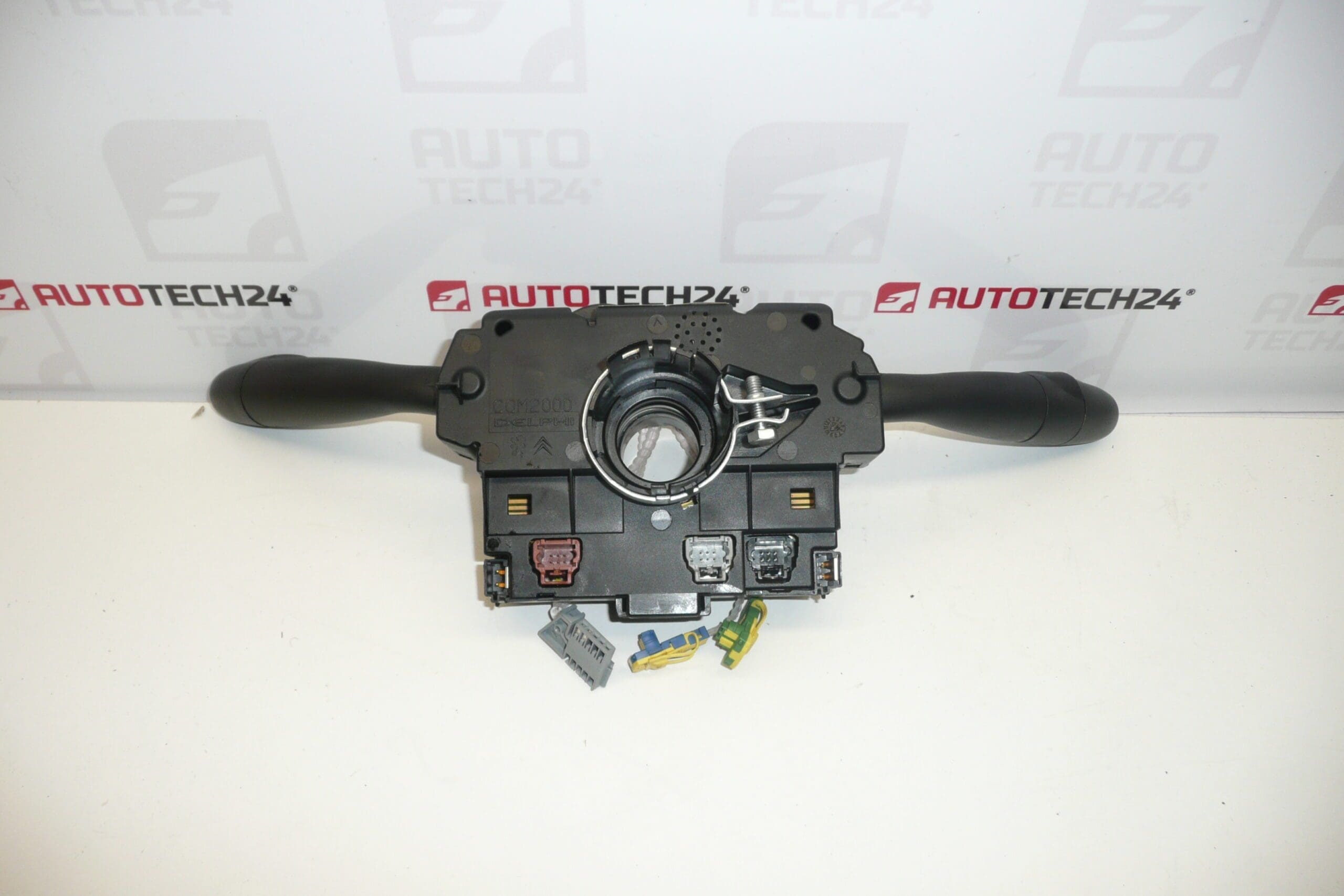

Citroën Peugeot 96605599XT 6242A4 Comandi a leva

 182.00

Stellanti CITROEN PEUGEOT
96605599XT 6242A4 PFN

1 disponibili

COD: 2938-A2_K32 M2938 Categorie: , , , , , , , , Tag: , ,

Descrizione

Comandi sotto al volante, comando multifunzione DELPHI COM2003 per vetture Citroen e PEUGEOT
Controllano i fendinebbia, il computer di bordo, il tergicristallo anteriore e posteriore, il sensore del tergicristallo, il computer di bordo, l’ESP
Cruise control e autoradio (il controller deve essere fornito o trasferito)

Descrizione della parte

Questo comando al volante multifunzione DELPHI COM2003 usato è per auto Citroën e Peugeot. Si tratta di un componente elettrico importante che combina il controllo di più funzioni dell’auto in un’unica unità ed è spesso ricercato con i codici prodotto 96605599XT e 6242A4.

Il vantaggio è la soluzione pratica di più funzioni in un unico modulo. Secondo i documenti forniti, il driver fornisce il funzionamento dei seguenti elementi:

  • fendinebbia,
  • computer di bordo,
  • tergicristallo anteriore e posteriore,
  • sensore tergicristallo,
  • ESP,
  • controllo automatico della velocità,
  • autoradio – il conducente deve essere consegnato o trasferito.

Per i meccanici e gli autoriparatori domestici è importante che per questi controller non sia decisiva solo la forma fisica del componente, ma anche la corrispondenza dei connettori, delle apparecchiature e delle marcature sull’etichetta. Per questo motivo, in caso di scambio, è consigliabile confrontare attentamente il pezzo vecchio e quello nuovo secondo tutti i numeri e disegni disponibili.

Informazioni tecniche

  • Produttore: DELPHI
  • Modello: COM2003
  • Altri numeri: 96605599XT, 6242A4, NFP

Codici prodotto

  • Codici prodotto: 96605599XT, 6242A4
  • Modelli secondo documenti/etichette: Citroën C5, Citroën C8, Peugeot 307, Peugeot 406, Peugeot 807
  • Altre categorie nei documenti: 206, 307 II, 406, 807, BERLINGO II, C5 I, C8

Consigli per l’installazione

Generalmente/tipicamente per questo tipo di componente, l’esatta procedura di sostituzione può variare a seconda del modello specifico, del design del piantone dello sterzo e dell’equipaggiamento del veicolo. È necessario lavorare con attenzione con i comandi sotto il volante, soprattutto a causa dei componenti elettrici circostanti e del collegamento ad altri elementi di controllo.

1) Prima del montaggio

  • Verifica che i codici prodotto e la designazione della parte corrispondano, in particolare 96605599XT e 6242A4.
  • Confronta i connettori, la forma del corpo del controller, l’attacco e la disposizione delle leve con la parte vecchia.
  • Verifica la presenza delle funzioni che devi utilizzare, ad esempio il controllo dei tergicristalli, dei fendinebbia, del computer di bordo, dell’ESP, del cruise control o dell’autoradio.
  • Per il controllo dell’autoradio considerare che potrebbe essere necessario trasferire o fornire un controller separato, come indicato nei documenti.
  • Prima di iniziare il lavoro, scollegare la batteria e attendere che l’impianto elettrico dell’auto si calmi.

2) Strumenti e materiali necessari

  • set di utensili manuali comuni,
  • cacciaviti o punte corrispondenti ai giunti utilizzati,
  • piede di porco in plastica per la rimozione delle coperture,
  • panno pulito,
  • detergente per contatti, se applicabile,
  • guanti protettivi e abbastanza luce per lavorare.

3) Procedura di assemblaggio passo passo

  1. Assicurare il veicolo contro i movimenti e impostare il volante in una posizione di lavoro adeguata.
  2. Scollegare la batteria e lasciare un intervallo di tempo sufficiente prima del prossimo intervento.
  3. Rimuovere le coperture attorno al piantone dello sterzo per avere un accesso sicuro ai comandi sotto il volante.
  4. Documentare attentamente le condizioni originali: posizione dei connettori, instradamento dei cavi e posizionamento delle singole parti.
  5. Scollegare con attenzione i connettori elettrici del vecchio controller, senza usare una forza eccessiva.
  6. Rilascia il controller originale dal supporto secondo il design dell’auto e rimuovilo.
  7. Confronta la parte vecchia e quella nuova fianco a fianco, in particolare connettori, maniglie, forma delle leve e presenza di funzioni di controllo.
  8. Se il controller dell’autoradio fa parte della soluzione e non è installato, trasferiscilo o aggiungilo secondo il design del pezzo originale.
  9. Installa il nuovo controller nella posizione corretta e controlla che sia posizionato senza tensione e correttamente inserito nel supporto.
  10. Collegare tutti i connettori in modo che siano adeguatamente fissati e non vi sia tensione nel cablaggio.
  11. Prima di indossare le coperture, controllare il libero movimento delle leve e che nulla interferisca meccanicamente.
  12. Rimontare i coperchi del piantone dello sterzo e ripristinare l’alimentazione collegando la batteria.
    • 4) Controlli post-assemblaggio e test drive/verifica del funzionamento

      • Testare il funzionamento meccanico di base di tutte le leve.
      • Verificare il funzionamento dei tergicristalli, dei fendinebbia, del computer di bordo e degli altri comandi disponibili.
      • Se la vettura è così equipaggiata verificare anche la risposta del sistema all’ESP, al cruise control e ai comandi dell’autoradio.
      • Controllare che nessuna funzione si attivi da sola e che le leve siano mantenute nelle posizioni corrette.
      • Durante un breve giro di prova, osservare se il controllo funziona senza intoppi e senza interruzioni.

      5) Gli errori di montaggio più comuni + come evitarli

      • Sostituire una parte simile con un design diverso: confronta sempre numeri, connettori e apparecchiature.
      • Danni al connettore o alla chiusura: scollegare delicatamente i connettori e non forzarli mai.
      • Inserimento errato nel supporto – dopo il montaggio, verificare che la parte non sia in posizione storta e che le leve siano libere di muoversi.
      • Controllo rapido del funzionamento: testare sempre sistematicamente tutte le modalità di controllo disponibili dopo il montaggio.

      Motivi per cui la parte è danneggiata

      • Normale usura derivante dall’uso quotidiano a lungo termine di leve e meccanismi di controllo.
      • Sollecitazione meccanica causata dal controllo della forza o da una manipolazione brusca.
      • Usura dei contatti interni, che può manifestarsi con il fallimento delle singole funzioni.
      • Umidità e sporco che possono influire negativamente sui collegamenti elettrici e sulla precisione di funzionamento.
      • Smontaggio o montaggio non professionale che potrebbe danneggiare il supporto, i connettori o il corpo del controller stesso.
      • Età del componente e affaticamento del materiale, soprattutto per i controller multifunzione utilizzati di frequente.

Informazioni aggiuntive

Peso 1.1 kg
