Citroën Peugeot Opel heater control unit 98075402ZD

Descrizione

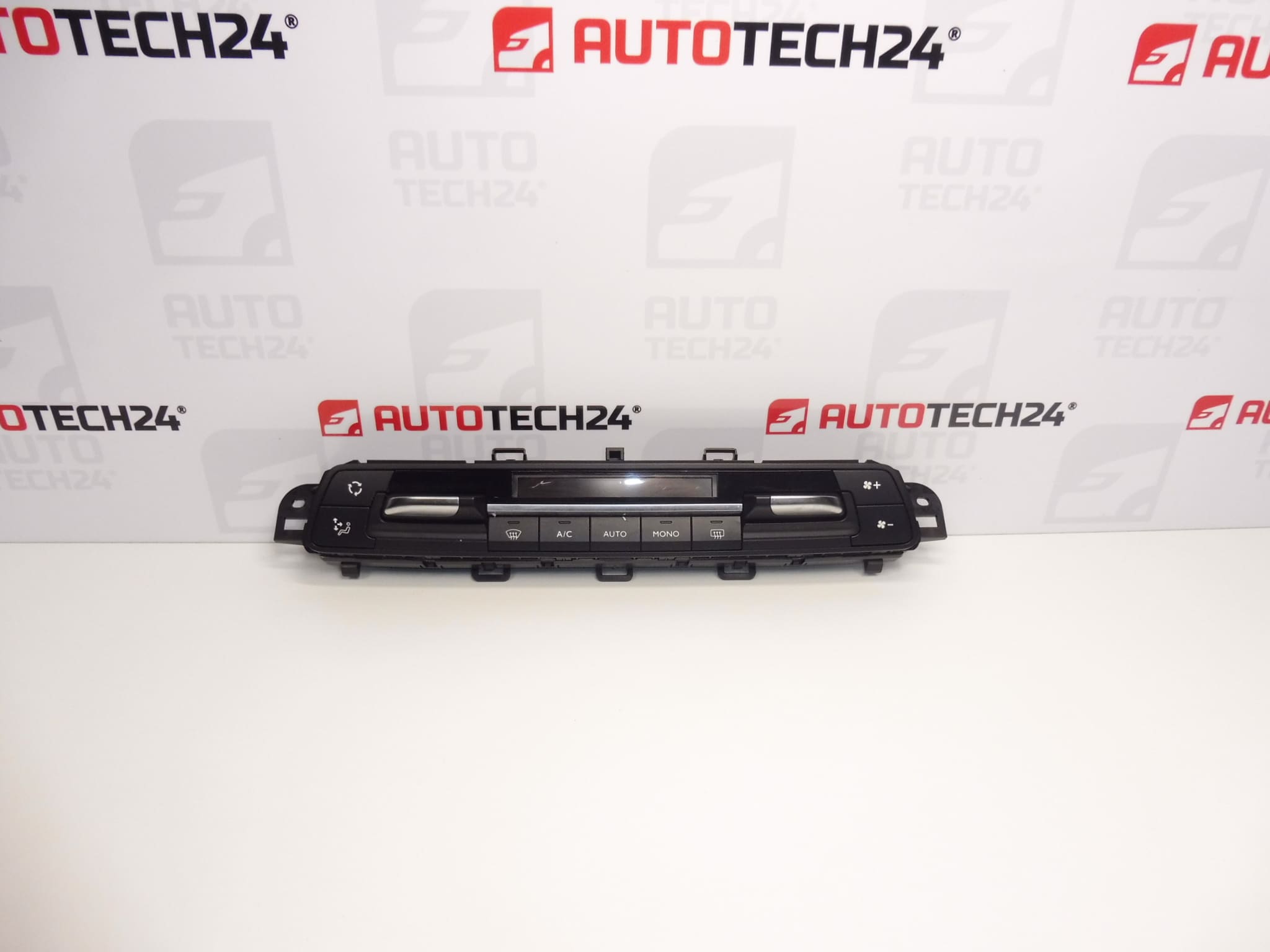

Centralina del riscaldamento e dell’aria condizionata per Citroën Berlingo K9, Peugeot RIFTER e Opel COMBO
Il vetro protettivo del display presenta una piccola crepa, perfettamente funzionante

Descrizione del ricambio

La centralina usata del riscaldamento e dell’aria condizionata 98075402ZD serve per comandare il riscaldamento e l’aria condizionata del veicolo. È destinata ai veicoli indicati nella documentazione: Citroën Berlingo K9, Peugeot RIFTER e Opel COMBO. Quando si sceglie un ricambio, confrontare soprattutto il codice prodotto, la versione del pannello di comando e i collegamenti con il ricambio originale.

Secondo la descrizione, il ricambio è perfettamente funzionante, ma il vetro protettivo del display presenta una piccola crepa. È una possibile alternativa a una centralina non funzionante, per chi preferisce la funzionalità a un aspetto impeccabile. Tenere conto della crepa durante la scelta e la manipolazione e il montaggio.

Informazioni tecniche

• Produttore: non indicato; nella documentazione è riportata la dicitura Stellantis CITROEN PEUGEOT.
• Modello: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER.
• Tipo di ricambio: centralina del riscaldamento e dell’aria condizionata.
• Condizioni: usata, perfettamente funzionante secondo la descrizione fornita.
• Danni visibili: piccola crepa nel vetro protettivo del display.
• Altri codici: non indicati.

Codici prodotto

• Codici prodotto: 98075402ZD.

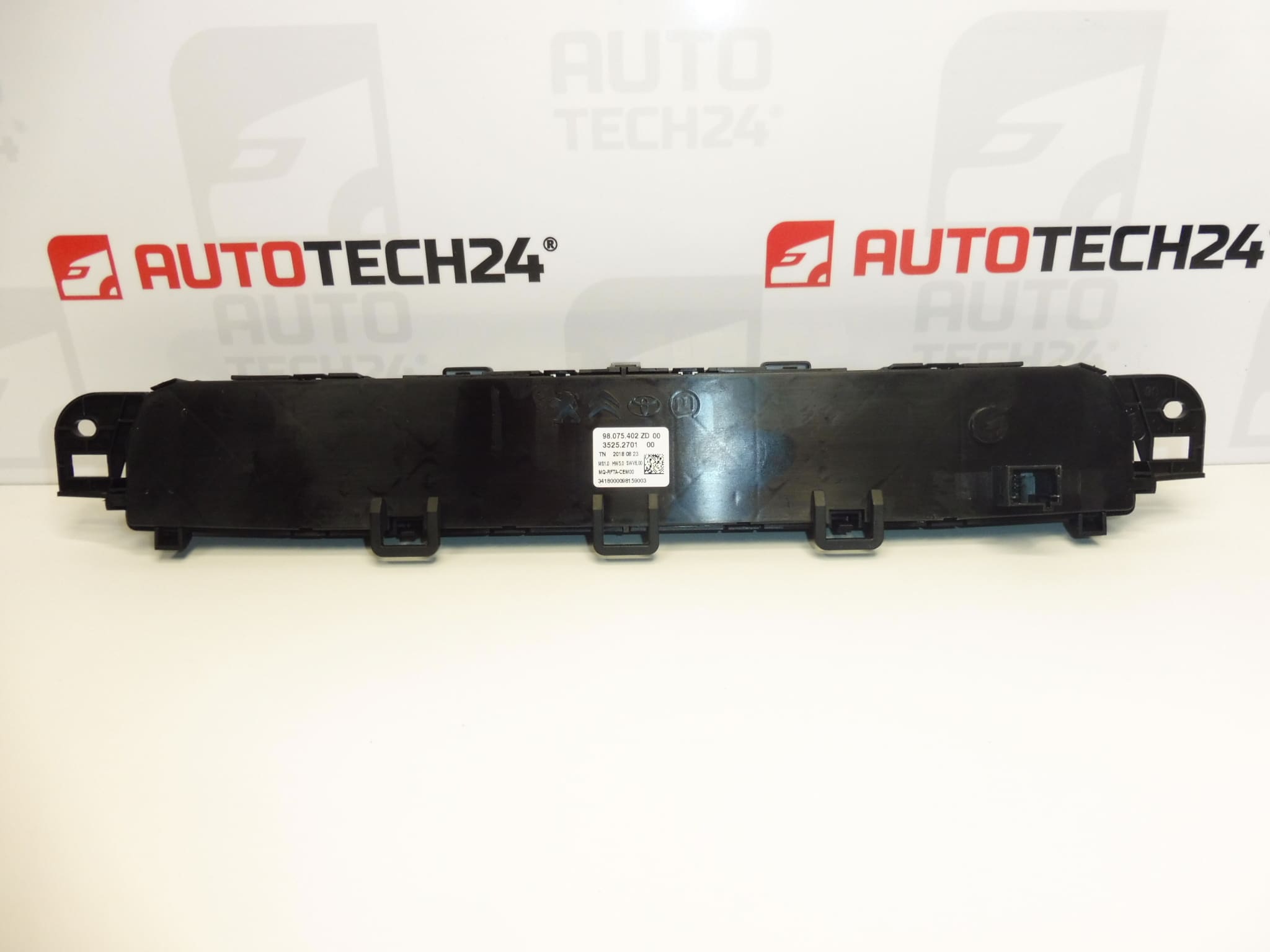

• Modelli indicati sulle etichette: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER.

Il codice 98075402ZD è il dato principale per cercare questa centralina. Nel confronto con il ricambio originale, tenere conto anche dei connettori, dei punti di fissaggio e della disposizione degli elementi di comando.

Raccomandazioni per il montaggio

La procedura seguente è generica e si applica tipicamente alla sostituzione di una centralina elettrica del riscaldamento e dell’aria condizionata. Le operazioni precise per smontare i rivestimenti, scollegare l’alimentazione e, se necessario, eseguire le impostazioni dipendono dal modello specifico e dalla versione del veicolo. Attenersi alla documentazione di assistenza del produttore.

1) Prima del montaggio

• Confrontare il codice prodotto, la forma del pannello, la disposizione dei comandi, i connettori e i punti di fissaggio con il ricambio vecchio.
• Ispezionare l’alloggiamento, i supporti e i contatti dei connettori. Verificare che non vi siano parti allentate, deformazioni, ossidazione o tracce di umidità.
• Su questo ricambio, controllare le condizioni della crepa nel vetro protettivo. Non premere sul vetro e non usarlo come punto di appoggio quando si inserisce il pannello.
• Prima della sostituzione, verificare che il guasto non sia causato dall’alimentazione, dal cablaggio o da un’altra parte del sistema. La sostituzione della centralina potrebbe non risolvere una causa di questo tipo.

2) Attrezzi e materiali necessari

• Utensili in plastica per smontare con cautela i rivestimenti.
• Cacciaviti o inserti adatti agli elementi di fissaggio effettivamente utilizzati.
• Torcia, superficie morbida su cui appoggiare i pezzi rimossi e contenitore per la minuteria.
• Se necessario, strumento di misurazione e apparecchiatura diagnostica adeguati per verificare il guasto elettrico.

3) Procedura di montaggio passo per passo

1. Parcheggiare il veicolo in sicurezza, impedirne il movimento e spegnere il quadro e gli utilizzatori elettrici.
2. Seguendo le istruzioni del produttore, attendere che i sistemi elettronici entrino in modalità di riposo e scollegare la batteria secondo la procedura prescritta.
3. Proteggere le superfici circostanti dai graffi e consultare la documentazione di assistenza per individuare il sistema di fissaggio dei rivestimenti.
4. Rimuovere con cautela le coperture necessarie. Non forzare i fermi in plastica e non usare il display come punto d’appoggio per l’utensile.
5. Sbloccare il fissaggio della centralina originale ed estrarla solo quanto basta per accedere ai collegamenti elettrici.
6. Annotare il percorso del cablaggio e la posizione dei connettori. Sbloccare i fermi e scollegarli tirando il corpo del connettore, non i fili.
7. Confrontare i due ricambi affiancati e ispezionare i connettori del veicolo. Sistemare eventuali collegamenti o cablaggi danneggiati prima di collegare la centralina sostitutiva.
8. Collegare i connettori al ricambio sostitutivo senza forzare e verificare che i fermi siano correttamente bloccati.
9. Posizionare la centralina in modo che il cablaggio non sia schiacciato né in tensione. Fissarla nel modo prescritto, senza esercitare pressione sul vetro protettivo crepato.
10. Rimontare i rivestimenti, ricollegare la batteria secondo la procedura del produttore ed eseguire le eventuali operazioni richieste dalla documentazione di assistenza dopo il ripristino dell’alimentazione.

4) Controlli dopo il montaggio e verifica del funzionamento

• Verificare che il pannello sia fissato saldamente, controllare le condizioni del vetro e accertarsi che nessun comando sia bloccato meccanicamente.
• Verificare il display e la risposta di tutti i pulsanti e delle manopole disponibili, in base all’equipaggiamento effettivo del veicolo.
• Provare le modifiche alle impostazioni del riscaldamento, della ventilazione e dell’aria condizionata in condizioni che ne consentano il funzionamento. Osservare la risposta del sistema, non solo la variazione dei dati sul display.
• Se è necessaria una breve prova su strada, azionare i comandi in sicurezza, senza distogliere l’attenzione dalla guida. In caso di interruzioni del funzionamento, controllare nuovamente i collegamenti e proseguire con la diagnosi.

5) Errori di montaggio più comuni e come evitarli

• Scegliere solo in base all’aspetto: confrontare anche il codice prodotto, i connettori e la versione dei comandi.
• Tirare i cavi: sbloccare prima il connettore e manipolare solo il suo corpo.
• Danneggiare il vetro spingendo il pannello: applicare la forza sulle parti rigide dell’alloggiamento, non sul display.
• Cablaggio schiacciato o connettore non bloccato: prima del fissaggio definitivo, verificare il percorso dei fili e che i fermi siano scattati in posizione.
• Sostituire senza aver individuato la causa del guasto: escludere prima un problema di alimentazione, cablaggio o altre parti del sistema.

Cause di danneggiamento del ricambio

In generale, le centraline del riscaldamento e dell’aria condizionata possono subire i seguenti tipi di danno. La causa della crepa su questo specifico ricambio non è indicata nella documentazione.

• Urti o pressione meccanica sul display possono danneggiare il vetro protettivo o l’alloggiamento.
• Uno smontaggio non accurato può causare la rottura dei supporti, il danneggiamento dei connettori o sollecitazioni sul pannello.
• La penetrazione di umidità o prodotti detergenti può causare l’ossidazione dei contatti e guasti all’elettronica.
• L’uso prolungato può usurare pulsanti, manopole e relativi contatti.
• Guasti all’impianto elettrico o una manipolazione errata con l’alimentazione collegata possono danneggiare i componenti elettronici.
