Descrizione
Controllo del riscaldamento, dell’aria condizionata, dell’autoradio e della navigazione CITROEN C4 B7
Testato – funzionale
Descrizione della parte

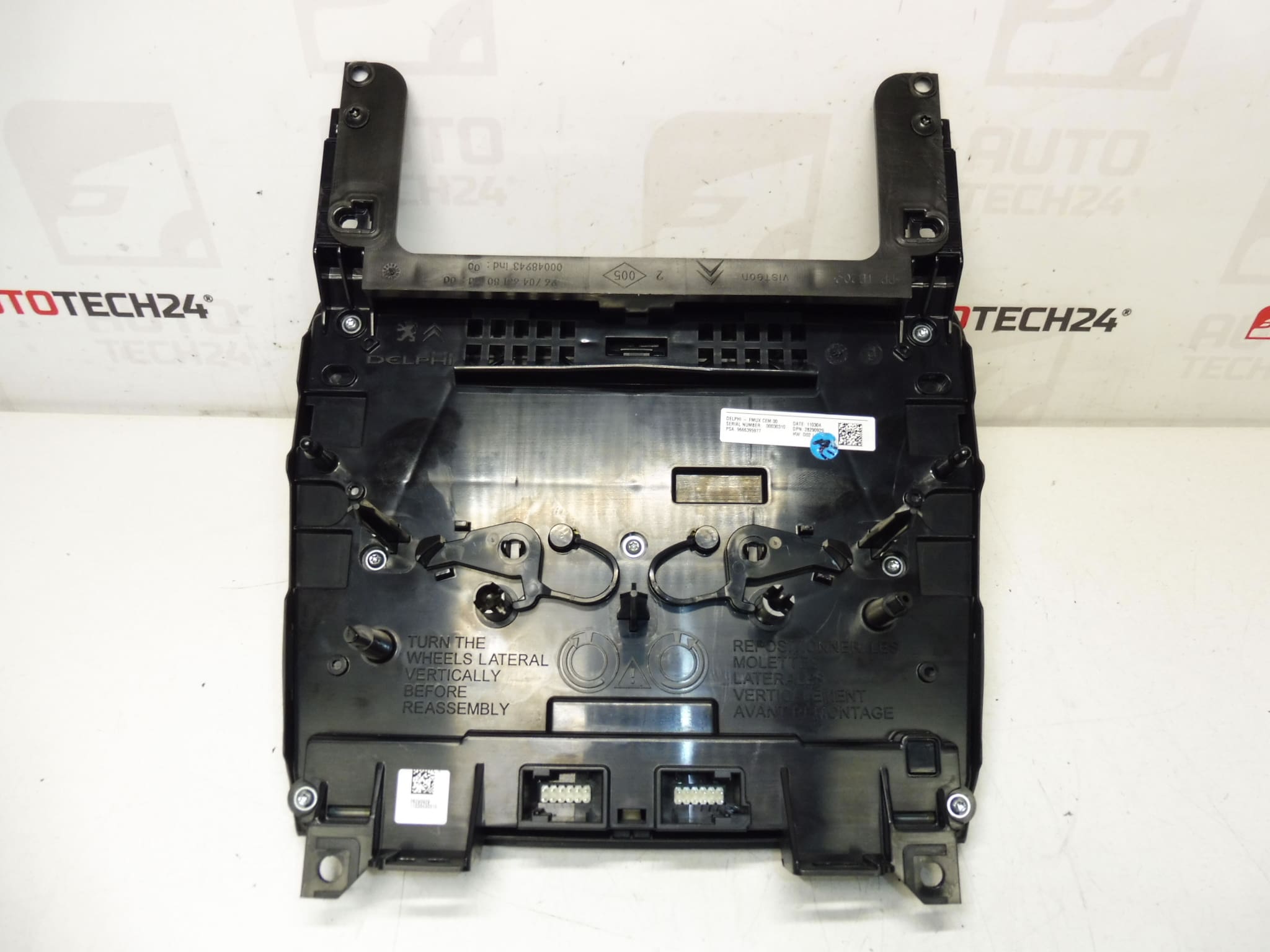

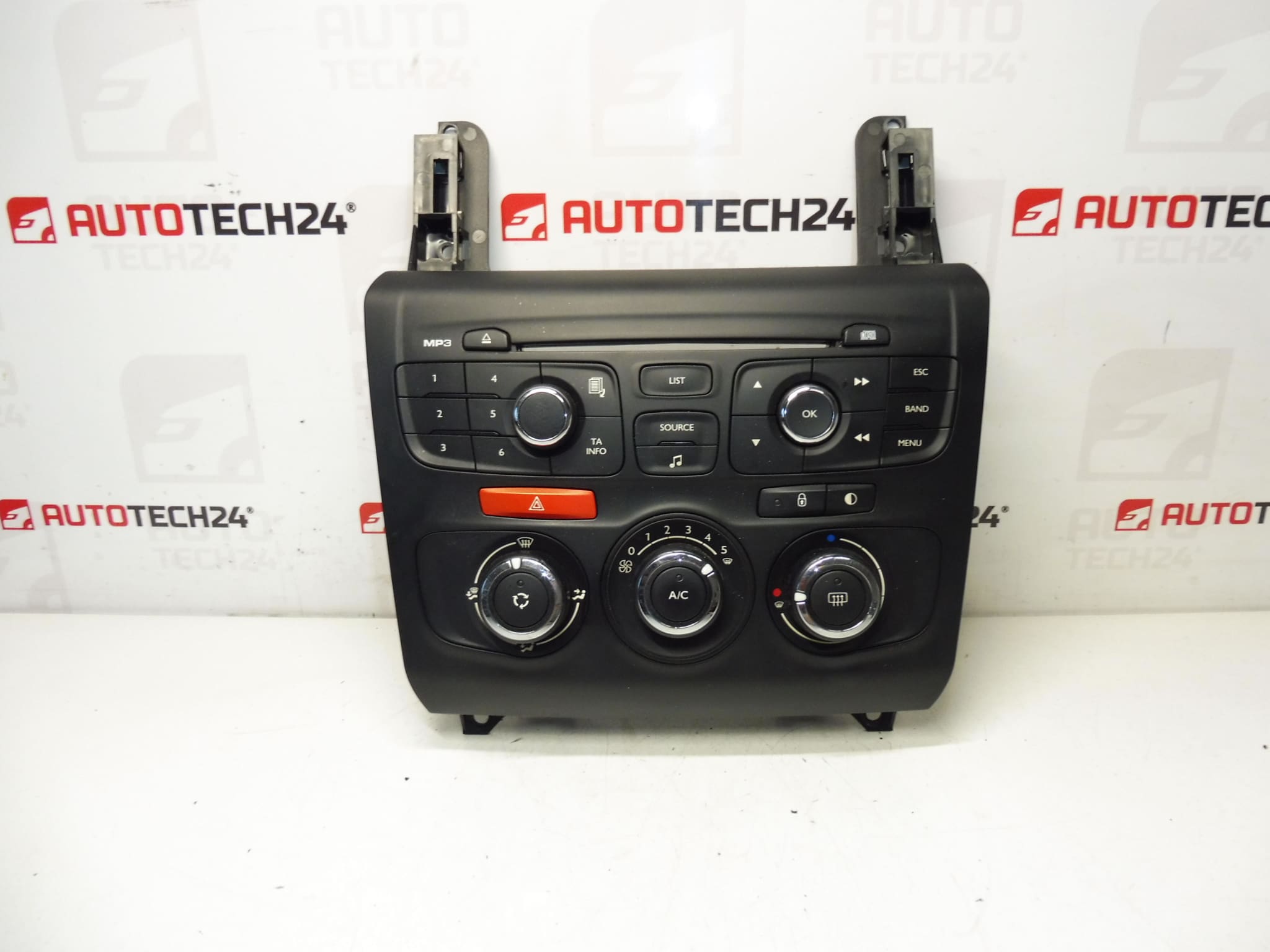

Il pannello multifunzionale (unità di controllo) per Citroën C4 II (C4 B7) serve per controllare comodamente le funzioni nell’abitacolo, tipicamente riscaldamento, aria condizionata e anche autoradio/navigazione. Si tratta di una parte originale del gruppo Stellantis (Citroën/Peugeot), adatta in sostituzione di pulsanti non funzionanti, guasti di controllo o dopo danni meccanici al pannello.
Il componente è testato e perfettamente funzionante, il che è essenziale per una riparazione rapida e senza problemi con i controller elettrici.
Informazioni tecniche
- Produttore: Stellantis (Citroën / Peugeot)
- Modello: Citroën C4 B7 (C4 II)
- Altri numeri: 98040763ZD, 6155HR
Codici prodotto
- Codici prodotto: 9666395977, 98040763ZD, 6155HR
Consigli per l’installazione
Generalmente/tipicamente per questo tipo di parte è presente un pannello di controllo interno con connettori elettrici. La procedura esatta può variare a seconda dell’equipaggiamento specifico e del design dell’auto.
1) Prima del montaggio
- Confronta con i codici prodotto delle parti vecchie (in particolare 9666395977 e altri numeri elencati).
- Controllare lo stato dei connettori (pin piegati, gioco, segni di corrosione) e l’integrità del corpo/pannello frontale (crepe, maniglie rotte).
- Se il problema originale era intermittente (ad esempio a volte i pulsanti non rispondono), valuta la possibilità di controllare il cablaggio e i connettori: il problema potrebbe non essere solo nel pannello.
2) Strumenti e materiali necessari
- Set di punte/cacciaviti (normalmente Torx – a seconda del modello)
- Piede di porco in plastica per lo smontaggio della plastica interna
- Detergente per contatti elettrici (opzionale)
- Panno morbido per proteggere le parti circostanti
3) Procedura di assemblaggio passo passo
- Spegnere il motore e scollegare la batteria per motivi di sicurezza.
- Proteggi la plastica circostante e la decorazione della modanatura (con un panno) per evitare graffi.
- Utilizzando una leva di plastica, rilasciare con attenzione il telaio di copertura/pannello nell’area del pannello (a seconda del modello).
- Accedere ai dispositivi di fissaggio del pannello e rimuovere il pannello (viti/fermi a seconda del design).
- Estrarre con attenzione il pannello in modo che i connettori possano essere maneggiati in sicurezza.
- Scollegare i connettori elettrici (disinnestare prima i fusibili dei connettori; non tirare i cavi).
- Controllare la pulizia e lo stato dei contatti; pulirli delicatamente se necessario.
- Collega i connettori al nuovo pannello (usato): devono fare clic e non avere gioco.
- Posizionare il pannello nella sua posizione originale e fissarlo (viti/fermi) senza incrociare o sollecitare le plastiche.
- Rimontare la cornice/rivestimento e verificare che tutto sia a posto.
- Collega la batteria.
- Inserire l’accensione ed eseguire un controllo funzionale (risposta pulsante/controllo).
-
4) Controlli post-assemblaggio e test drive/verifica del funzionamento
- Verificare che il pannello controlli correttamente il riscaldamento/condizionamento e le relative funzioni.
- Verificare il comando radio/navigatore (se presente nell’auto e collegato al pannello).
- Verifica che la retroilluminazione e i pulsanti rispondano in modo coerente e senza interruzioni.
5) Gli errori di montaggio più comuni + come evitarli
- Connettore non cliccato → alcune funzioni non funzionano dopo il montaggio; controllare sempre il bloccaggio del connettore.
- Danni ai pin durante l’inserimento → inserire i connettori in un asse, senza forzare.
- Maniglie/telaio incrinati → utilizza un piede di porco di plastica e procedi lungo il perimetro.
- Confusione della causa del guasto (pannello vs cablaggio) → in caso di interruzioni ripetute controllare anche i contatti e il cablaggio.
Motivi per cui la parte è danneggiata
- Usura di pulsanti e contatti dovuta a un uso frequente (risposta peggiorata, salti).
- Irrigazione o aumento dell’umidità all’interno che porta alla corrosione da contatto.
- Danni meccanici al pannello (crepe, maniglie rotte) durante lo smontaggio non professionale della plastica di bordo.
- Fluttuazioni di tensione o cattivi contatti nei connettori/cablaggi che possono causare malfunzionamenti del controllo.
