Descrizione

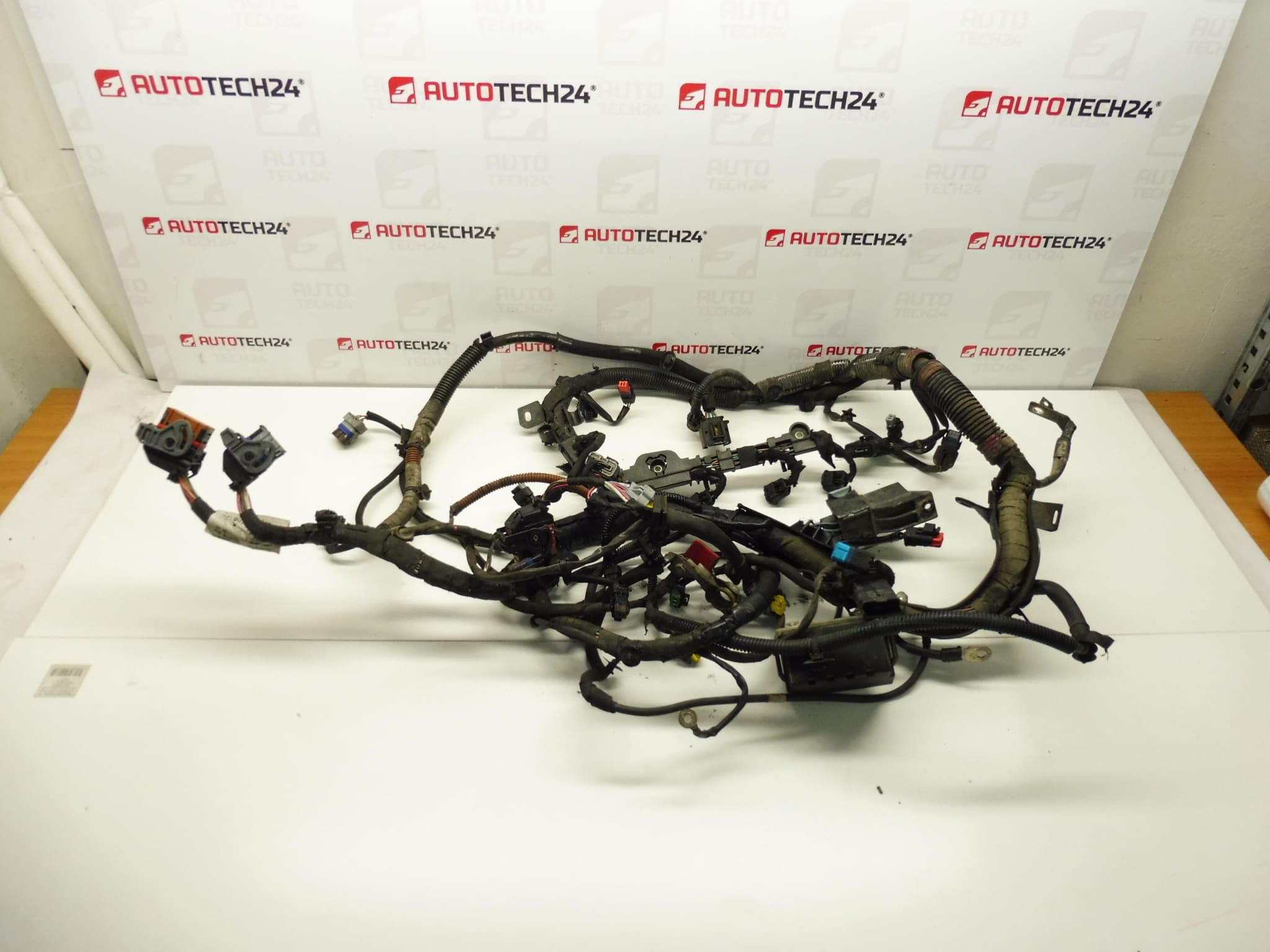

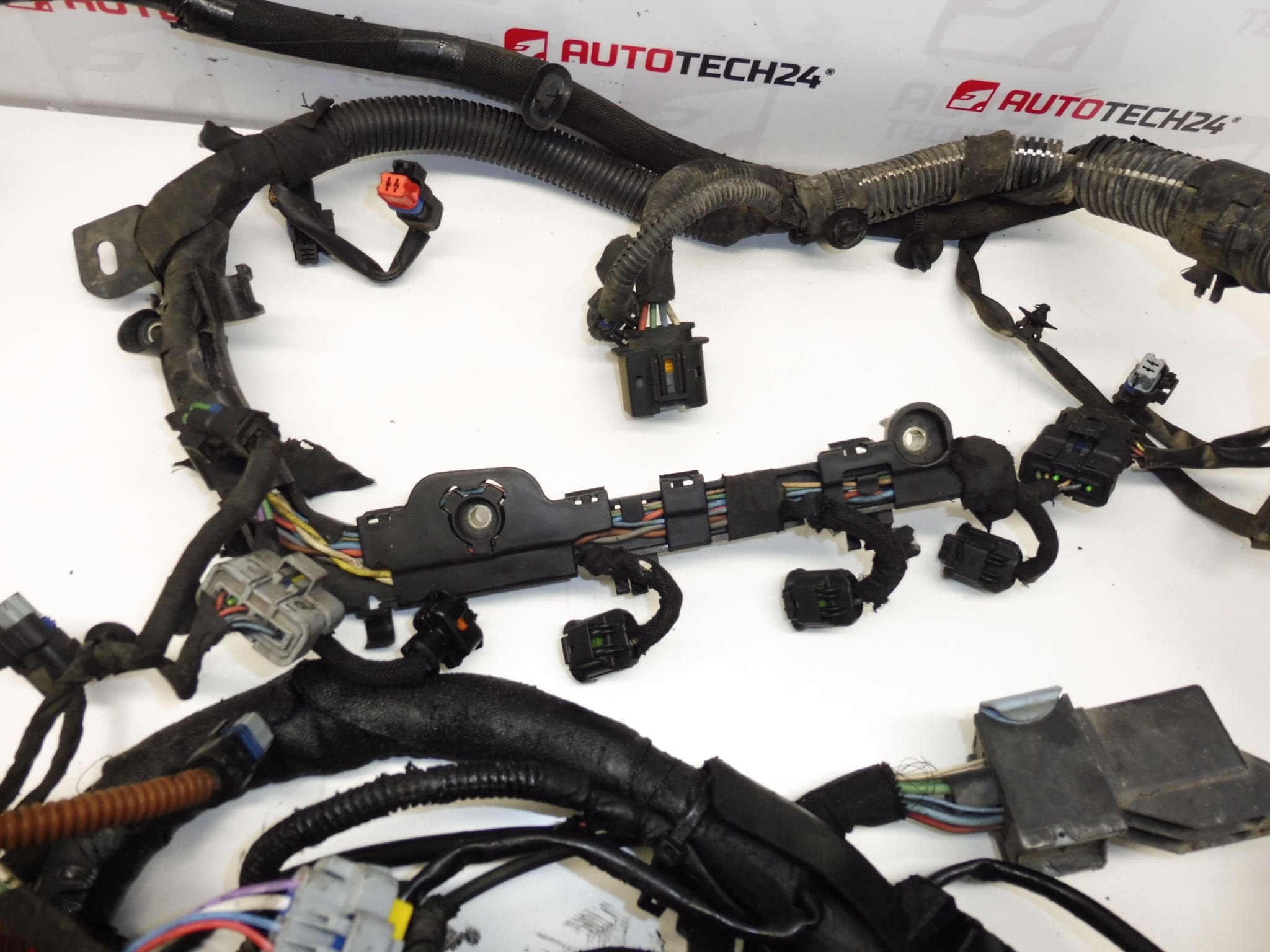

Fascio cablaggio motore completo CITROËN C3 II PEUGEOT 207 1.6 HDi
Fascio cablaggio motore per motori 1.6 HDi progettato per i modelli Citroën C3 II e Peugeot 207. Il prodotto, identificabile con il codice 9664403680, collega centralina, iniettori, sensori e componenti ausiliari garantendo comunicazione e alimentazione elettrica essenziali per il corretto funzionamento del sistema d’iniezione diesel Common Rail. Ideale per officine e appassionati che cercano ricambi originali o equivalenti per interventi di riparazione e sostituzione.
Funzione
Il fascio cablaggio motore integra cavi e connettori che trasportano segnali e alimentazione tra la centralina motore (ECU), sensori (pressione rail, temperatura, posizione albero a camme/griovello), attuatori (iniettori, pompa alta pressione) e componenti ausiliari. Garantisce montaggio ordinato, isolamento dai punti caldi e protezione dalle interferenze elettriche.
Sostituzione
La sostituzione richiede esperienza meccanica di base: scollegare la batteria, rimuovere eventuali coperture motore e componenti ostacolanti (flangie, staffe, tubazioni), etichettare i connettori per evitare inversioni, scollegare connettori e fissaggi, rimuovere il fascio usurato e inserire quello nuovo seguendo lo stesso percorso evitando curve eccessive. Ricontrollare tutte le masse e i punti di fissaggio, fissare i cablaggi con fascette nuove e collegare la batteria solo dopo aver verificato i collegamenti. Dopo il montaggio è consigliato effettuare un controllo diagnostico per cancellare eventuali codici errore e verificare il corretto segnale degli iniettori e dei sensori.
Frequenza e cause dei guasti
I guasti ai cablaggi motore possono manifestarsi con spia motore accesa, avviamento irregolare, mancata comunicazione con iniettori o sensori e perdite di tensione. Le cause più comuni sono l’abrasione dell’isolamento dovuta a sfregamento su staffe o componenti, danni termici per esposizione a calore eccessivo, infiltrazioni di acqua o agenti chimici, corrosione dei contatti e danni causati da roditori. Vibrazioni continue e connessioni non salde accelerano il degrado del fascio.
Consigli per l’installazione
- Prima di iniziare, scollegare la batteria per evitare cortocircuiti.
- Etichettare ogni connettore durante lo smontaggio per facilitare il rimontaggio corretto.
- Sostituire le fascette e i supporti danneggiati; fissare il fascio lontano da punti di calore e superfici taglienti.
- Applicare un sottile strato di grasso dielettrico sui contatti esposti per prevenire ossidazione (solo sui poli consigliati dal costruttore).
- Verificare le masse e i cavi di alimentazione principali; assicurarsi che i connettori siano inseriti fino in fondo e bloccati.
- Utilizzare protezioni termiche o guaine isolanti nelle zone soggette a alte temperature.
- Dopo il montaggio, eseguire un controllo diagnostico per verificare l’assenza di codici guasto e la funzionalità degli iniettori e dei sensori.
Informazioni tecniche
- Produttore: Stellantis / Citroën / Peugeot
- Modello: Citroën C3 II, Peugeot 207 1.6 HDi
- Codici prodotto: 9664403680
- Altri numeri: NFP
Questo fascio cablaggio è una soluzione pratica per ripristinare funzionalità elettrica e segnali della motorizzazione 1.6 HDi. L’indicazione del codice 9664403680 facilita la ricerca rapida del ricambio e l’acquisto da parte di meccanici e appassionati che eseguono riparazioni fai-da-te.
