Descrizione

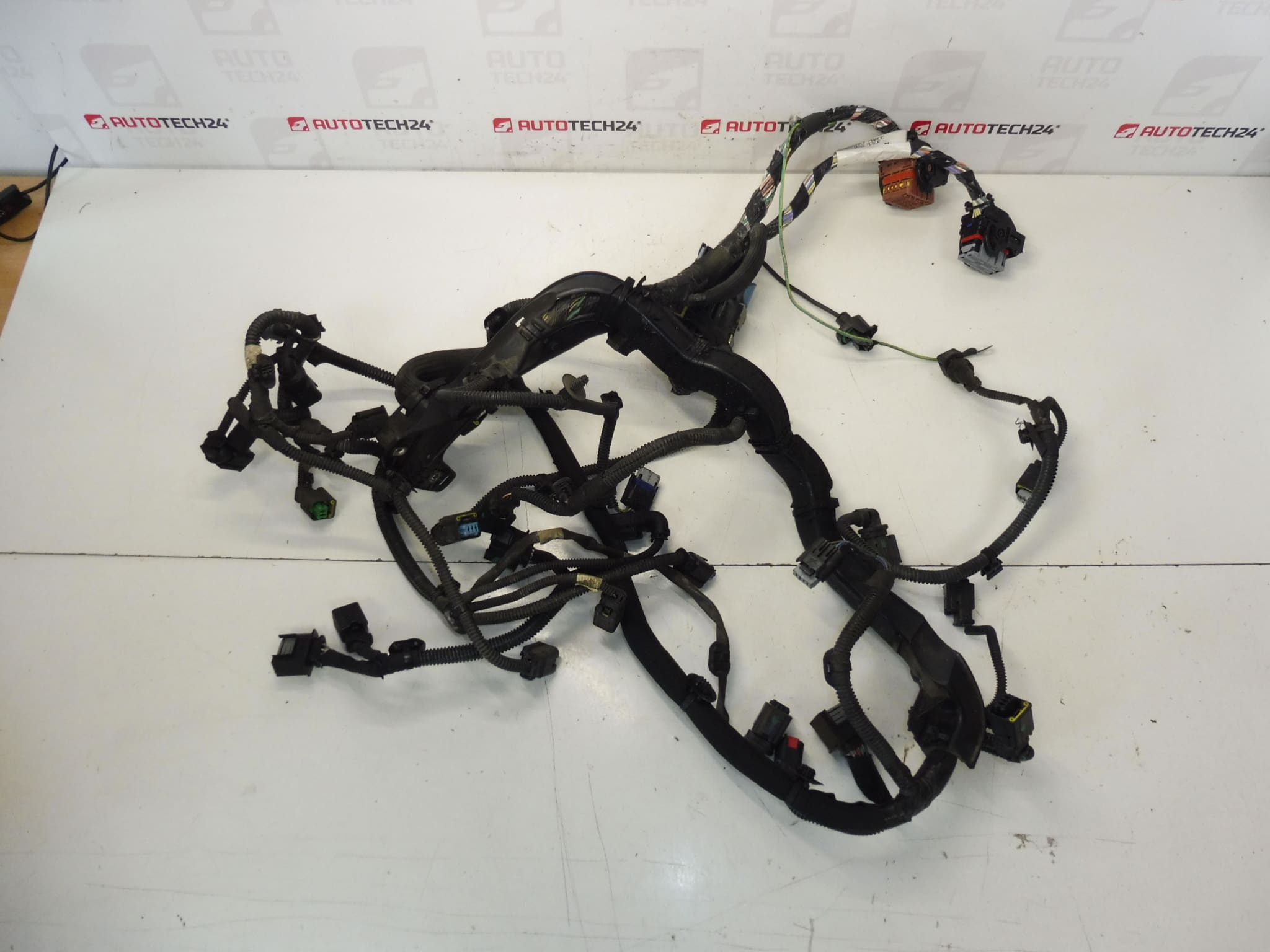

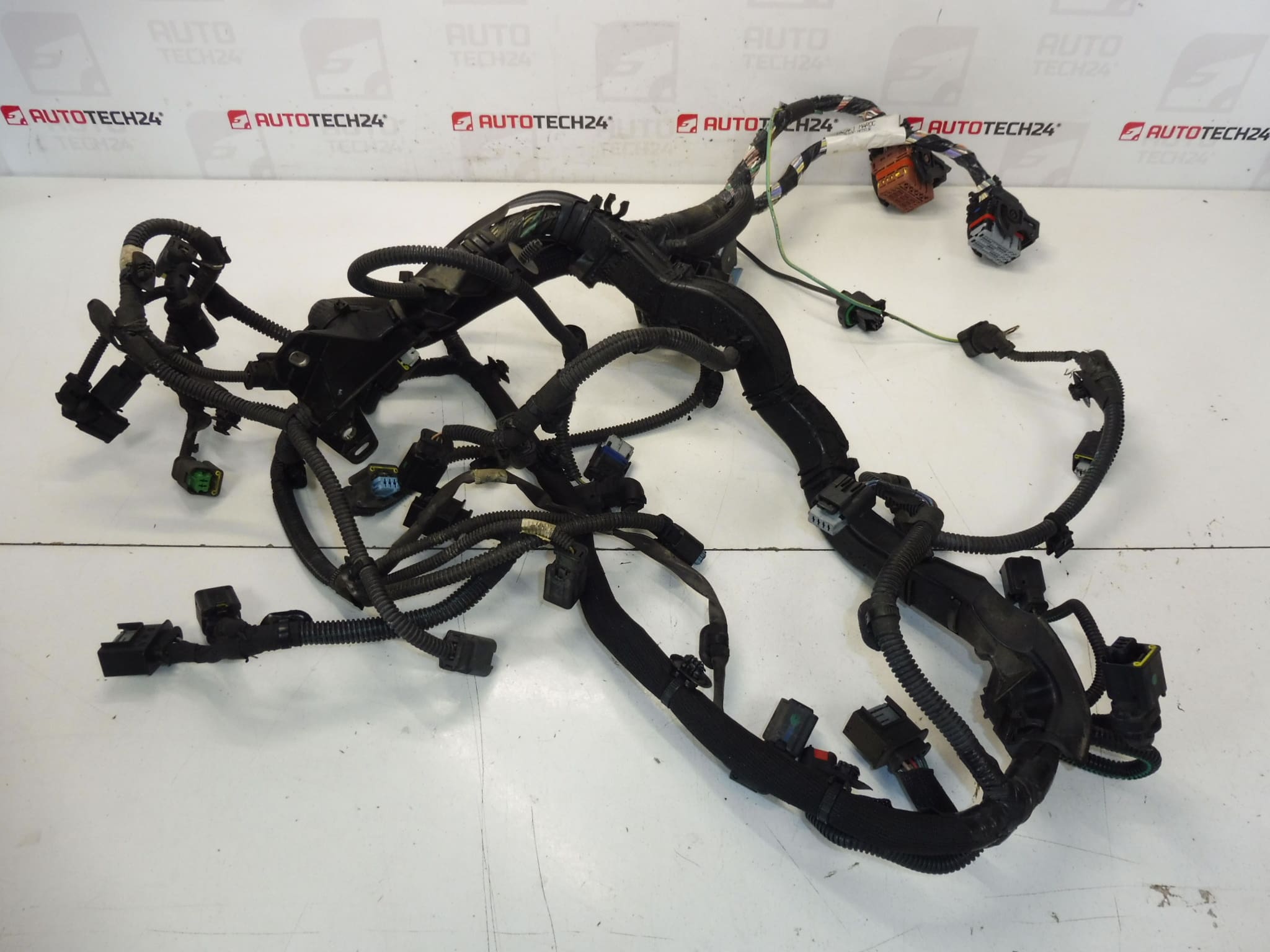

Cablaggio motore completo per vetture CITROEN PEUGEOT con motore 2.0 HDI 120 KW RHE
Cablaggio elettrico del motore
Descrizione della parte
Questo cablaggio motore è destinato alle vetture Citroën e Peugeot ed è una parte fondamentale del cablaggio del motore. Serve a collegare i singoli elementi elettrici nel vano motore e garantisce la corretta trasmissione di segnali e potenza tra componenti importanti.
La parte originale usata è una scelta adatta per la riparazione di cavi danneggiati o non funzionanti, quando è necessario mantenere il design appropriato dei connettori e del cablaggio del fascio. Pezzi di questo tipo vengono spesso ricercati anche in base ai numeri di produzione, quindi è importante verificare in particolare se le marcature 9670135380 e 658556 coincidono.
Un cablaggio del motore può aiutare a risolvere vari problemi elettrici, come guasti di comunicazione di alcuni elementi, alimentazione intermittente o isolamento del cavo danneggiato. Per i meccanici automobilistici e gli addetti alle riparazioni domestiche, rappresenta una soluzione pratica per riparare l’impianto elettrico originale senza la necessità di complesse sostituzioni dei singoli cavi.
Informazioni tecniche
- Produttore: Stellantis Citroën Peugeot
- Modello: Citroën C4 PICASSO, Citroen C5 X7, Peugeot 3008 I, Peugeot 5008 I
- Altri numeri: 9670135380, 658556, NFP
Codici prodotto
- Codici prodotto: 9670135380, 658556
- Modelli da etichette/sfondi: Citroën C4 PICASSO, Citroen C5 X7, PEUGEOT 3008 I, PEUGEOT 5008 I
Consigli per l’installazione
Questa parte è un cablaggio del motore elettrico. I passaggi esatti per la sostituzione possono variare a seconda del modello specifico dell’auto e del design del vano motore, quindi di seguito è riportata una procedura generale e tipica per questo tipo di parte.
1) Prima del montaggio
- Controllare le condizioni generali del fascio utilizzato, in particolare l’isolamento dei fili, dei connettori, dei fermi, delle boccole e di eventuali punti di abrasione.
- Confronta la parte nuova e quella originale in base alla forma del cablaggio, alla lunghezza del ramo, al tipo di connettore e ai codici prodotto.
- Controllare che il gruppo non presenti segni di bruciatura, riparazioni improprie o perdite di fluido.
- Prima di iniziare il lavoro, scollegare la batteria e assicurare il veicolo contro movimenti indesiderati.
2) Strumenti e materiali necessari
- Un set comune di utensili manuali
- Cacciaviti e una leva di plastica per rimuovere coperture e maniglie
- Pinze per clip e fermagli
- Detergente per connettori elettrici
- Illuminazione da lavoro
- Guanti protettivi
3) Procedura di assemblaggio passo passo
- Scollegare la batteria e attendere che l’impianto elettrico sia diseccitato in modo sicuro.
- Accedere al vano motore e rimuovere eventuali coperture o parti che impediscono l’accesso al cablaggio.
- Documentare attentamente il percorso del pacco originale, idealmente con foto prima dello smontaggio.
- Scollegare gradualmente tutti i connettori del vecchio fascio, sempre senza violenza e con un controllo degli arresti.
- Rilasciare clip, supporti e guide dell’imbracatura dai singoli punti di attacco.
- Rimuovi il cablaggio originale e confrontalo con il pezzo sostitutivo per vedere se il layout e i connettori corrispondono.
- Pulire le superfici di contatto e controllare che le parti di accoppiamento dei connettori non siano sporche o danneggiate meccanicamente.
- Imposta il pacchetto usato nel percorso originale in modo che non venga allungato, attorcigliato o pizzicato da nessuna parte.
- Collegare in sequenza tutti i connettori nelle posizioni corrispondenti e verificare che i fermi scattino correttamente.
- Fissare il fascio in tutte le staffe e i morsetti in modo che non possa toccare parti mobili o sollecitate dal calore.
- Rimontare i coperchi smontati e le altre parti necessarie per il normale funzionamento.
- Collegare la batteria ed eseguire un controllo di base delle funzioni elettriche relative al funzionamento del motore.
-
4) Controlli post-assemblaggio e test drive/verifica del funzionamento
- Controlla che tutti i connettori siano saldamente in posizione e che non siano rimasti cavi allentati da nessuna parte.
- Dopo aver collegato l’alimentazione verificare che non vi siano blackout o comportamenti irregolari dei circuiti elettrici.
- Dopo l’avvio, osservare che il motore funzioni normalmente e che non vi siano segni di contatto intermittente.
- Dopo un breve giro di prova, controllare nuovamente visivamente che l’imbracatura rimanga correttamente posizionata e non sfreghi da nessuna parte.
5) Gli errori di montaggio più comuni + come evitarli
- Scambio di connettori: contrassegna o fotografa tutto prima di scollegarlo.
- Fissaggio insufficiente del pacchetto: riportare sempre tutte le clip e le staffe nelle posizioni originali.
- Danni ai fermi dei connettori: non scollegare i connettori con la forza, ma rilasciando correttamente il fermo.
- Instradamento inappropriato del cablaggio: assicurarsi che il fascio non sia vicino a bordi taglienti, vibrazioni o fonti di calore elevato.
- Montaggio senza controllo dello stato delle controparti: verificare sempre la pulizia e lo stato meccanico dei connettori prima del collegamento.
Motivi per cui la parte è danneggiata
- Sollecitazione termica a lungo termine nel vano motore
- Abrasione del cablaggio contro supporti, coperture o altre parti del veicolo
- Umidità, olio e sporco che degradano l’isolamento e i connettori
- Vibrazioni del motore che causano affaticamento del cavo o collegamenti allentati
- Intervento non professionale nell’installazione elettrica, riparazioni aggiuntive e collegamenti di cavi non originali
- Danni meccanici durante lo smontaggio o la manutenzione precedente
