Citroen C4 II B7 e DS4 Griglia dell’aria centrale 9676609977 8247EC

Descrizione

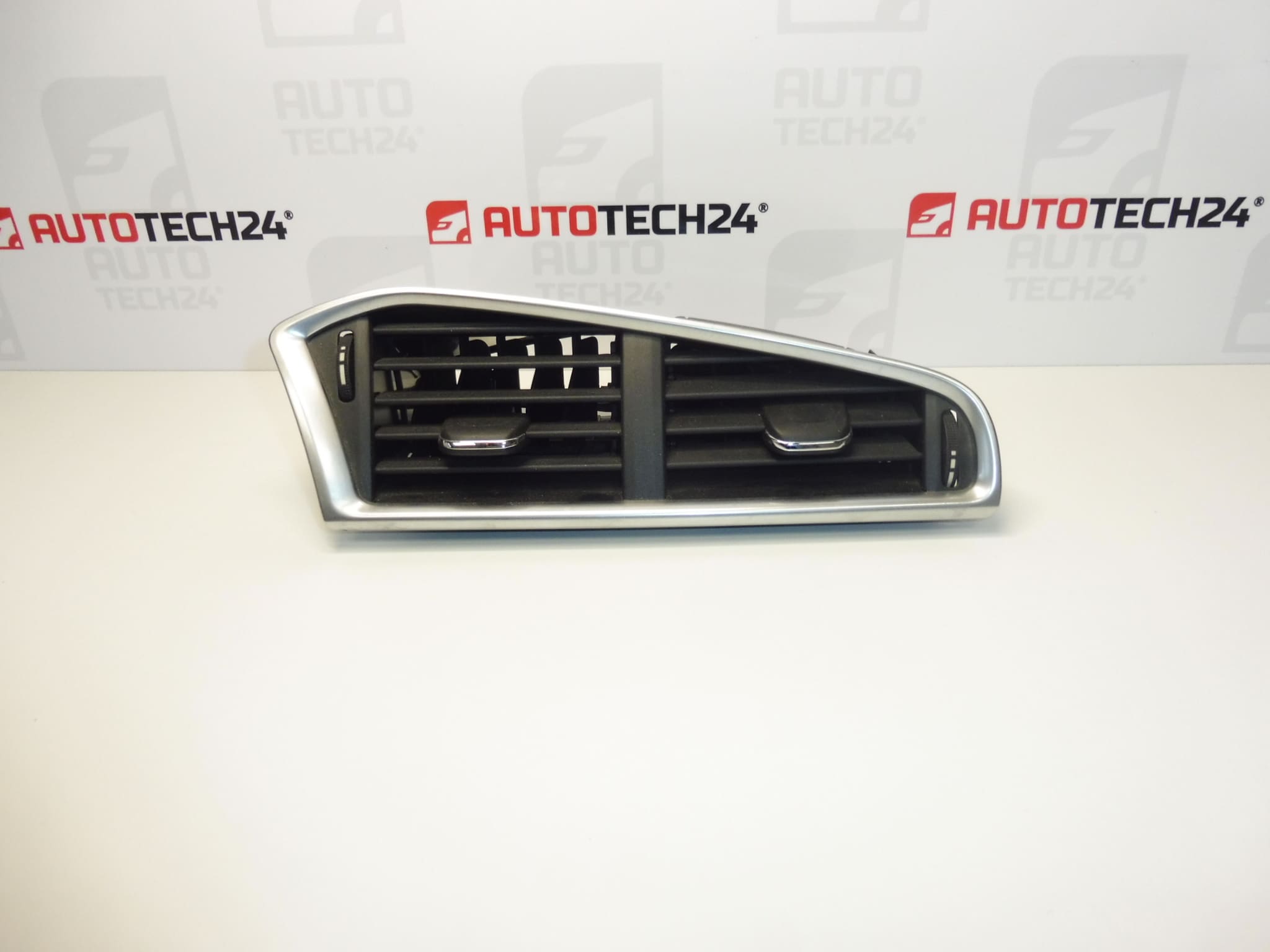

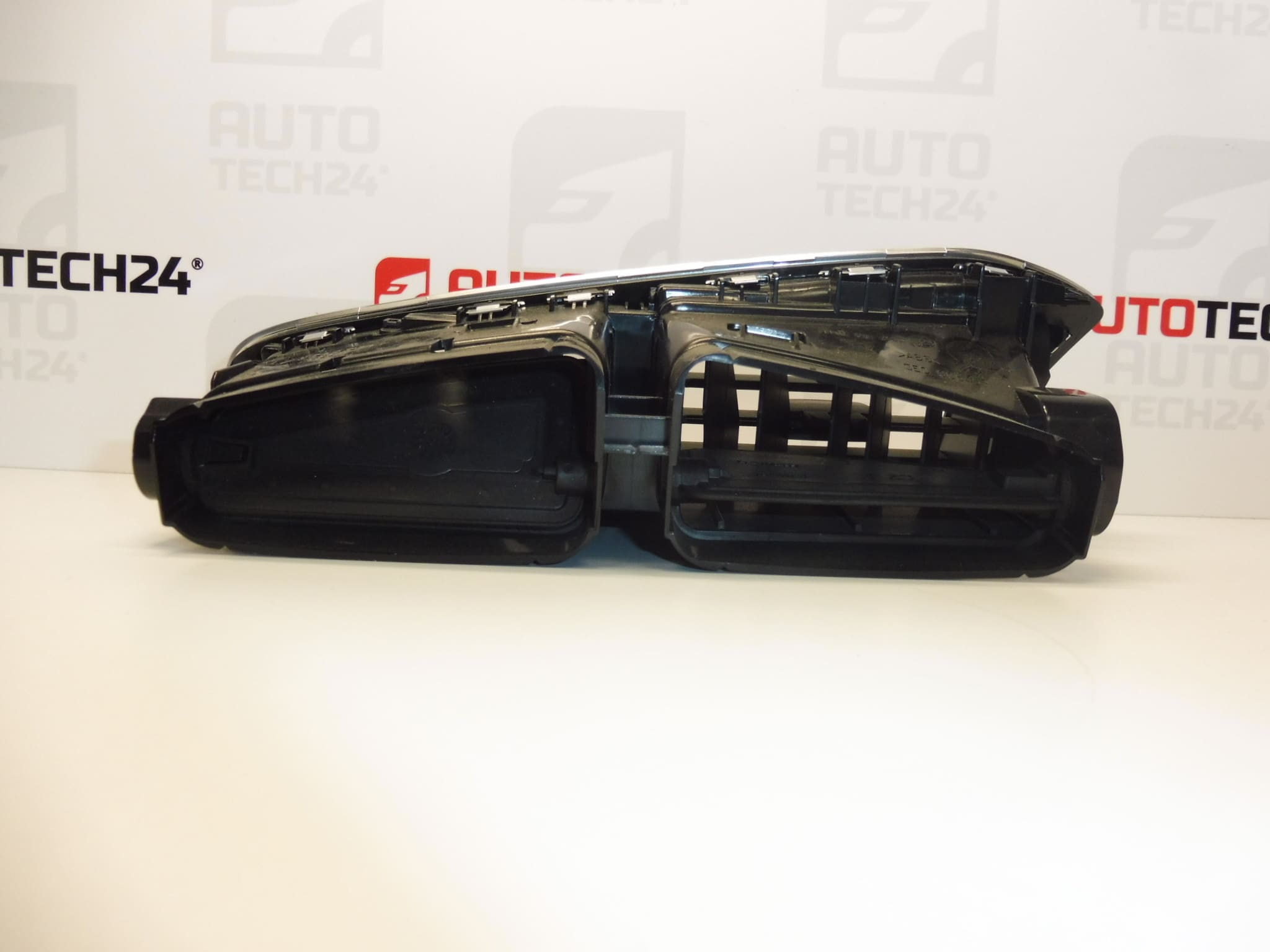

Bocchetta di ventilazione centrale per vetture Citroen C4 II B7 e DS4
Colore HZD- – NERO MISTRAL

Descrizione della parte

La griglia di ventilazione centrale usata per Citroen C4 II B7 e DS4 fa parte dell’abitacolo e serve a convogliare l’aria dalla ventilazione all’abitacolo. È una scelta adatta quando si sostituisce una bocchetta di ventilazione danneggiata, ad esempio con lamelle rotte o controllo della direzione del flusso d’aria non funzionante.

Le marcature 9676609977 e 8247EC sono essenziali per trovare il pezzo e confrontarlo con il pezzo originale. Il design del colore HZD – BLACK MISTRAL ti aiuterà a scegliere l’aspetto appropriato del cruscotto. Prima dell’acquisto confrontare anche la forma della griglia, il disegno del comando e dell’attacco con la parte esistente.

Informazioni tecniche

• Produttore: non specificato
• Modello: Citroen C4 II; DS4
• Denominazione del modello dai documenti: Citroen C4 II B7 e DS4
• Tipo di componente: bocchetta di ventilazione centrale / griglia di ventilazione
• Categoria: interni – cruscotti e loro parti
• Colore: HZD – NERO MISTRAL
• Condizione: parte usata
• Altri numeri: non specificati

Codici prodotto

• Codici prodotto: 9676609977, 8247EC

Nella scelta confrontare i codici indicati con la designazione del pezzo originale. La sola somiglianza estetica non garantisce un montaggio e un’esecuzione identici.

Consigli per l’installazione

In generale, la seguente procedura si applica a questo tipo di parte interna. Il metodo esatto per sbloccare la griglia, il numero di punti di fissaggio e la necessità di smontare le coperture circostanti dipendono dal modello specifico e dalla versione dell’auto. Seguire la procedura di servizio appropriata; non forzare il rilascio della griglia.

1) Prima del montaggio

• Confronta i codici, il profilo, le dimensioni, i contrassegni colorati, i collegamenti dei condotti dell’aria e gli elementi di fissaggio con il vecchio pezzo.
• Ispezionare la parte utilizzata, in particolare le lamelle, i relativi perni, il meccanismo di controllo e le maniglie. Cercare crepe, deformazioni e parti allentate.
• Testare delicatamente il movimento del controllo nel suo intervallo normale. Non forzare gli arresti.
• Lavora in un interno ragionevolmente temperato, poiché le parti in plastica fredde possono essere più fragili se maneggiate.

2) Strumenti e materiali necessari

• Leve smontaggio in plastica per rivestimenti interni.
• Utensili manuali comuni corrispondenti agli elementi di fissaggio effettivamente utilizzati.
• Torcia elettrica, panno morbido e spazzola morbida per rimuovere la polvere.
• Copertura protettiva delle superfici a vista circostanti e contenitore per gli elementi di collegamento rinviati.

3) Procedura di assemblaggio passo passo

1. Arrestare il veicolo in sicurezza, spegnere l’accensione e la ventilazione.
2. Coprire le superfici di visualizzazione circostanti per evitare di graffiarle durante il lavoro.
3. Secondo la procedura di servizio, individuare la modalità di fissaggio della griglia e l’eventuale continuità con il rivestimento circostante.
4. Se l’accesso è ostruito da coperture o cornici, liberarle con attenzione nel modo prescritto. Prendere nota della posizione dei singoli elementi di fissaggio.
5. Svitare la presa originale. Utilizzare la leva in plastica nei punti di attacco, non come supporto contro le lamelle.
6. Sfilare con cautela la griglia e separarla dal condotto dell’aria collegato. In caso di resistenza, verificare innanzitutto se è stato fissato un altro fissaggio.
7. Ispezionare le superfici di atterraggio e l’imboccatura del canale. Rimuovere la polvere ed eventuali detriti dalla parte vecchia in modo che non si adatti all’interno.
8. Fissare il ricambio senza usare forza e verificare la compatibilità dell’attacco e del collegamento al condotto dell’aria.
9. Imposta la griglia in modo uniforme e fissala nel modo originale. Non premere sulle lamelle o sui loro comandi.
10. Rimontare le parti circostanti smontate e verificare la regolarità dei giunti e la stabilità del posizionamento dell’intero gruppo.
• 4) Controlli post-assemblaggio e verifica funzionale
  • Provare la libera circolazione delle lamelle e cambiare la direzione del flusso d’aria.
  • Accendi la ventilazione e prova gradualmente i suoi diversi livelli. Fare attenzione al flusso d’aria dall’uscita e a eventuali fischi o tintinnii indesiderati.
  • Controllare che la griglia sia fissata e che il rivestimento circostante non sia allungato o deformato.
  • Eventuali vibrazioni possono essere controllate durante un breve giro di prova. Non apportare ulteriori modifiche finché non ti sei fermato in sicurezza.

  5) Gli errori di montaggio più comuni e come evitarli

  • Fare leva sulle lamelle: può danneggiare i perni. Trasmettere la forza solo attraverso le parti appropriate del corpo della parte in base al metodo di fissaggio.
  • Collegamento errato del condotto dell’aria: verificarne l’adattamento prima del fissaggio finale.
  • Scambiare un design simile: confronta codici prodotto, vestibilità, controlli e colore.
  • Utilizzo di uno strumento di metallo su superfici visibili: preferisci leve in plastica e una copertura protettiva.

  Motivi per cui la parte è danneggiata

  Le cause comuni di danni alle griglie di ventilazione di questo tipo includono:

  • Invecchiamento della plastica e sbalzi di temperatura che possono aumentare gradualmente la fragilità delle lamelle e degli elementi di fissaggio.
  • Regolando forzatamente le lamelle o spostando il comando sui suoi fermi.
  • Carico derivante da accessori fissati alla griglia, ad esempio un supporto per telefono più pesante, che può sollecitare le lamelle e i relativi perni.
  • Smontaggio sconsiderato del rivestimento, durante il quale le maniglie potrebbero rompersi o danneggiare il corpo di uscita.
  • Impatti durante l’utilizzo o la pulizia dell’interno e ostruzione del meccanismo con sporco che può renderne difficile lo spostamento.
