Contachilometri Peugeot 307 252.000 km 9648629680 6103J6

Descrizione

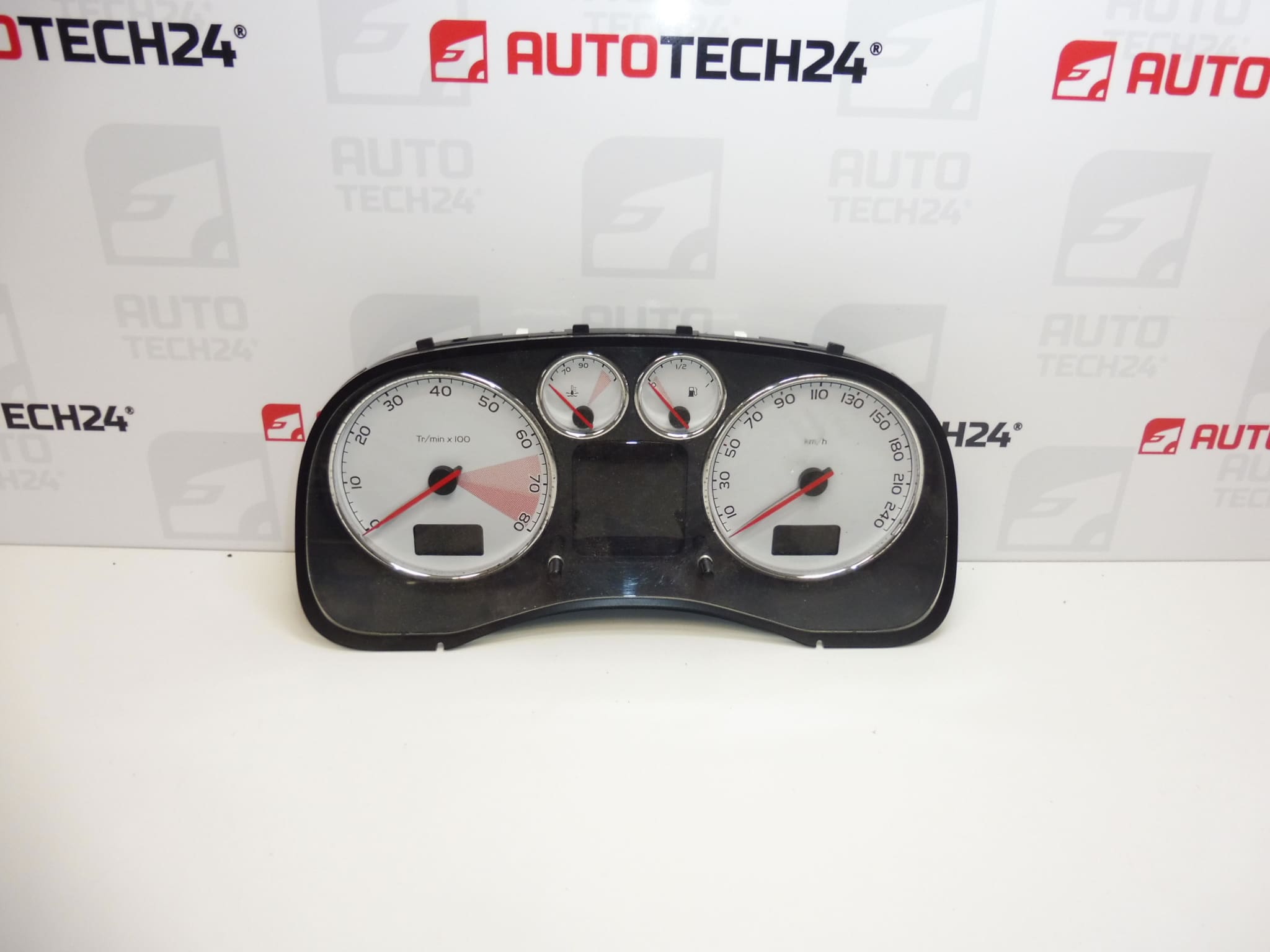

Tachimetro per vetture PEUGEOT 307 e 307 CC con motore 2.0 16V
Proveniente da un veicolo con 252 000 km percorsi

Descrizione del ricambio

Tachimetro Peugeot 307 e 307 CC usato per le versioni con motore 2.0 16V. Il quadro strumenti serve a visualizzare la velocità, la distanza percorsa e le informazioni sul funzionamento del veicolo. È una scelta adatta per sostituire un quadro non funzionante o danneggiato, purché corrisponda al ricambio originale per codice e versione.

Per individuare la variante corretta sono particolarmente importanti i codici 9648629680 e 6103J6. Il dato di 252 000 km indica il chilometraggio del veicolo donatore riportato nella documentazione, non una garanzia del valore che verrà visualizzato dopo il collegamento a un’altra automobile.

Informazioni tecniche

• Produttore: non specificato; nella documentazione è riportata la dicitura Stellantis CITROEN PEUGEOT.
• Modello: Peugeot 307; PEUGEOT 307 CC.
• Motorizzazione secondo la documentazione: 2.0 16V.
• Tipo di ricambio: tachimetro / quadro strumenti.
• Condizioni: ricambio usato.
• Chilometraggio del veicolo donatore: 252 000 km.

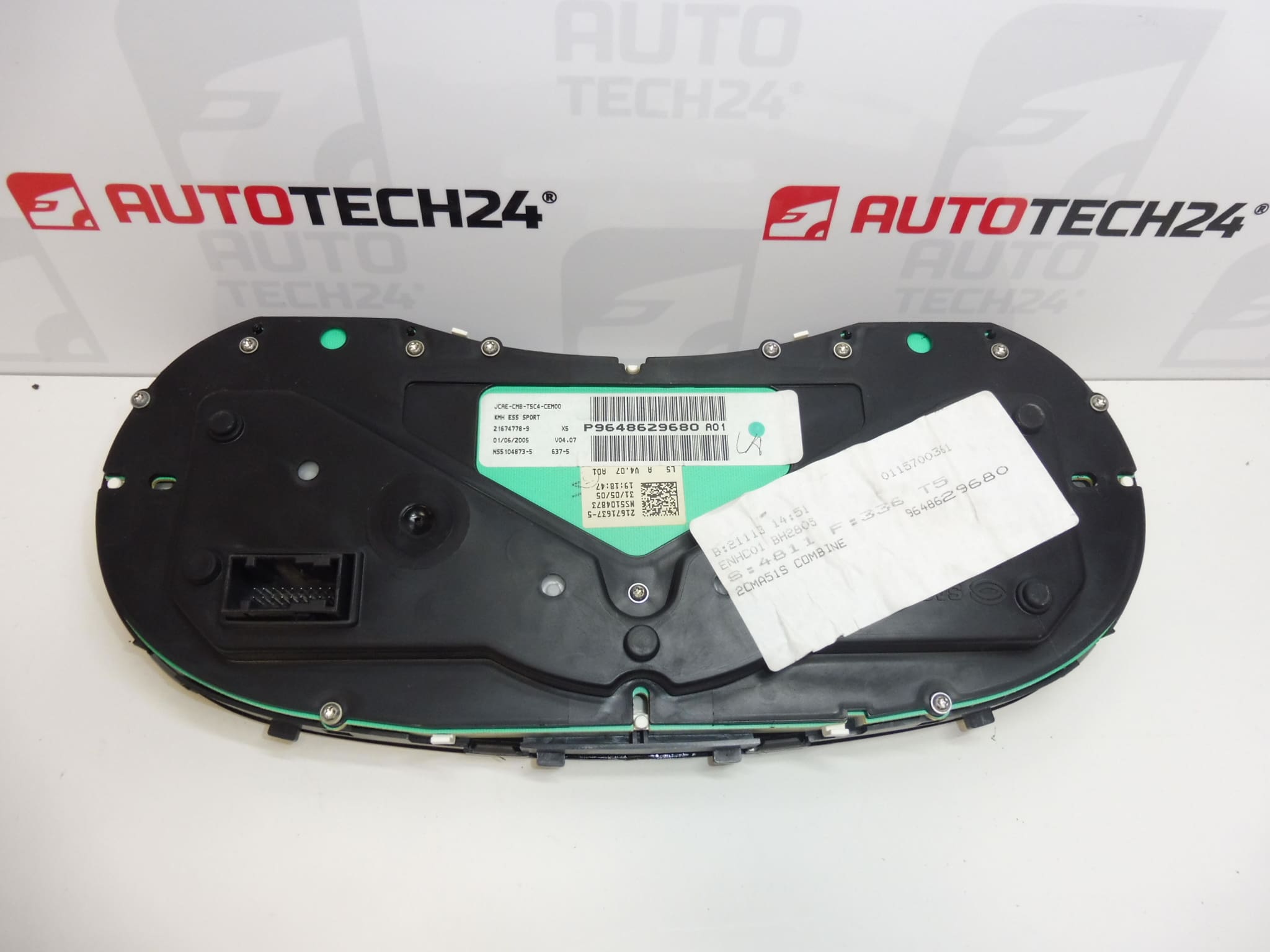

• Altri codici: P9648629680, A01.
• Altre sigle nella documentazione: NFP.

Codici prodotto

• Codici prodotto: 9648629680, 6103J6.
• Altra forma del codice riportata: P9648629680.
• Sigle aggiuntive: A01, NFP.

Prima della scelta, confrontare i codici con quelli del quadro strumenti originale. La sola corrispondenza del nome del modello non è sufficiente; sono importanti anche la configurazione dei connettori, dei fissaggi, delle scale graduate e degli elementi di controllo.

Raccomandazioni per il montaggio

In generale, per questo tipo di ricambio vale quanto segue: la procedura seguente è una guida generale alla sostituzione del quadro strumenti. Le modalità esatte di smontaggio, scollegamento dell’alimentazione ed eventuale configurazione dipendono dal modello e dalla versione specifica del veicolo. Attenersi alla procedura di assistenza del produttore.

1) Prima del montaggio

• Confrontare i codici prodotto, i connettori, i punti di fissaggio, le scale graduate e la configurazione dei display con il vecchio componente.
• Controllare l’involucro, il vetro di protezione, i supporti e i contatti. Verificare la presenza di crepe, ossidazione, pin piegati e tracce di umidità.
• Annotare il valore originale del contachilometri e i sintomi del guasto. Prima della sostituzione, verificare anche l’alimentazione, i fusibili e il cablaggio, poiché la causa potrebbe non risiedere nel quadro.
• Prima del primo collegamento, informarsi sulle regole di memorizzazione del chilometraggio per il veicolo specifico. In alcuni sistemi può verificarsi una sincronizzazione del chilometraggio tra le centraline, compresa l’acquisizione del valore più alto. Non collegare quindi il quadro usato solo per provarlo senza conoscere questo comportamento.

2) Attrezzi e materiali necessari

In genere occorrono cacciaviti o inserti adatti ai fissaggi utilizzati, una leva in plastica per i rivestimenti, una torcia, un supporto morbido e strumenti di misura di base. A seconda della procedura di assistenza, potrebbe essere necessario anche uno strumento diagnostico compatibile con il veicolo.

3) Procedura di montaggio passo dopo passo

1. Parcheggiare il veicolo in sicurezza, spegnere le utenze elettriche e annotare i dati disponibili sul quadro originale.
2. Disinserire l’accensione e, secondo le istruzioni del produttore, lasciare che i sistemi elettronici entrino in stato di riposo.
3. Scollegare la batteria secondo la modalità prescritta per il veicolo.
4. Rimuovere con cautela i rivestimenti che impediscono l’accesso al quadro. Non forzare le clip in plastica facendo leva.
5. Allentare i fissaggi del quadro originale ed estrarlo solo quanto basta per non mettere in tensione il cablaggio.
6. Sbloccare i connettori e scollegarli afferrandone il corpo, senza tirare i fili.
7. Confrontare nuovamente i due componenti e ispezionare il cablaggio e i connettori del veicolo. Riparare gli eventuali danni rilevati prima del collegamento.
8. Dopo aver verificato le regole di gestione del chilometraggio, collegare il quadro sostitutivo e bloccare i connettori.
9. Posizionare il quadro senza schiacciare i fili, fissarlo e rimontare i rivestimenti rimossi.
10. Ripristinare l’alimentazione secondo la procedura del produttore. Se la versione specifica lo richiede, eseguire la configurazione prescritta con uno strumento diagnostico adeguato.

4) Controlli dopo il montaggio e verifica del funzionamento

Controllare la leggibilità dei display, la retroilluminazione, la risposta degli indicatori e le spie all’inserimento dell’accensione. Confrontare il chilometraggio visualizzato con il valore annotato prima della sostituzione e documentare l’intervento. Effettuare una breve prova su strada solo dopo aver completato con esito positivo il controllo da fermo; verificare in particolare la risposta regolare del tachimetro e l’assenza di interruzioni nella visualizzazione.

5) Errori più comuni durante il montaggio e come evitarli

• Scelta basata solo sull’aspetto: confrontare anche i codici del ricambio e la configurazione elettrica.
• Collegamento senza verificare la gestione del chilometraggio: informarsi prima sulla procedura prevista per il sistema specifico.
• Interventi sotto tensione: rispettare la procedura prescritta per lo scollegamento e il ripristino dell’alimentazione.
• Connettore non completamente bloccato o fascio di cavi schiacciato: prima di concludere, controllare il bloccaggio e il percorso del cablaggio.
• Danni all’involucro e ai supporti dovuti a una forza eccessiva: utilizzare attrezzi adatti e serrare i fissaggi secondo le istruzioni di assistenza.

Cause del danneggiamento del ricambio

Nei quadri strumenti, in generale, i guasti possono essere causati dall’invecchiamento dell’elettronica, dalle vibrazioni, dagli sbalzi di temperatura o dall’infiltrazione di umidità. L’ossidazione dei contatti e i collegamenti danneggiati possono provocare interruzioni intermittenti nel funzionamento degli indicatori o del display. Anche un’alimentazione instabile e interventi non professionali sull’impianto elettrico costituiscono un rischio.

I danni meccanici all’involucro e ai supporti sono spesso legati a uno smontaggio poco accurato. Prima della sostituzione è quindi opportuno eliminare anche l’eventuale causa esterna del guasto, affinché non comprometta il ricambio sostitutivo. Le cause indicate sono generali e non descrivono difetti riscontrati in questo specifico esemplare.
